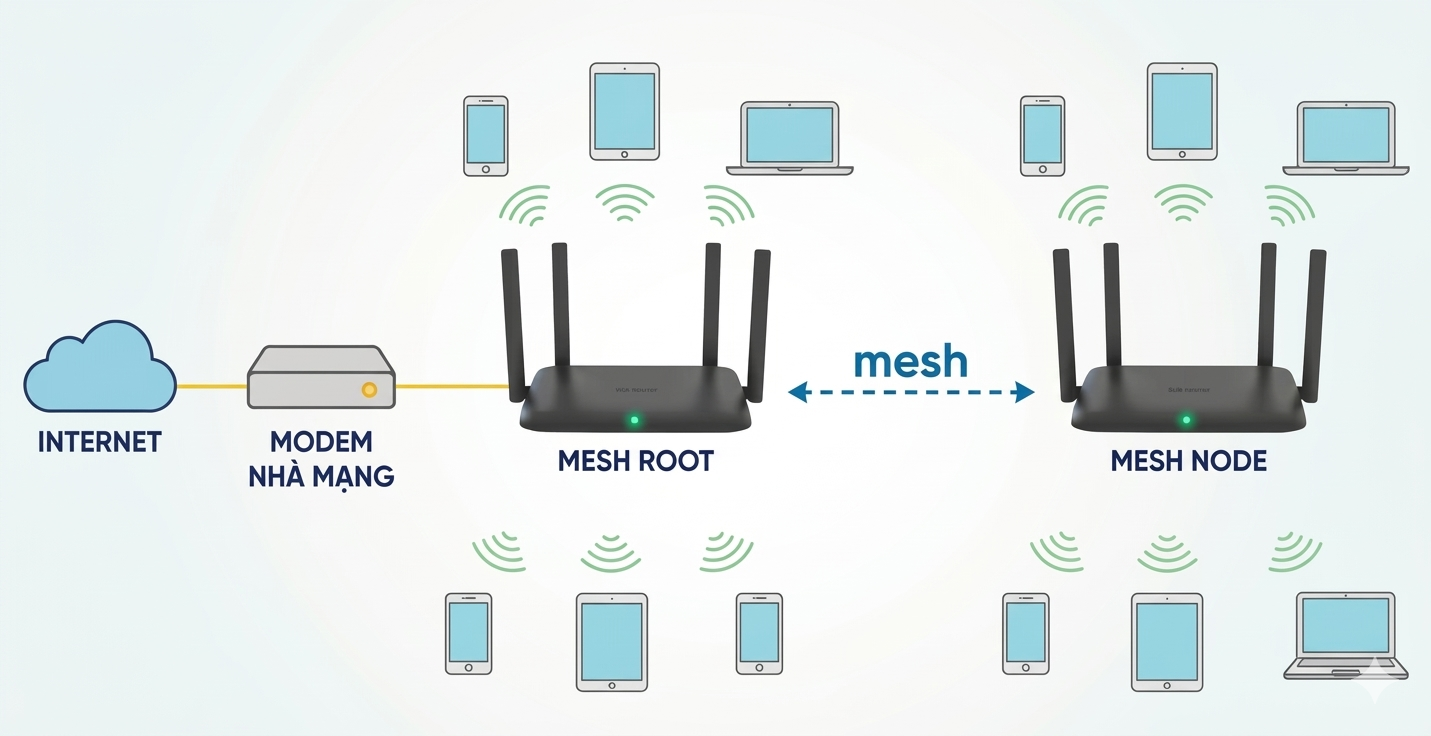

I. Mô hình Mesh

• Mesh Root: Router chính, đã có Internet
• Mesh Node: Router phụ, mở rộng vùng phủ sóng Wi-Fi
• Hỗ trợ:
  • Mesh không dây (WPS)
  • Mesh có dây (Ethernet / LAN)

II. Chuẩn bị

Main Router

• Hỗ trợ Mesh Wi-Fi
• Đã cấu hình Internet
• Đã được quản lý trên ứng dụng Hik-Connect
• Đã bật Mesh (Enable)

Lưu ý: Nếu Main Router chưa được cấu hình Internet, vui lòng tham khảo hướng dẫn cấu hình nhanh tại:

https://www.anphat.vn/app-hik-connect-hik-partner-pro/huong-dan-cau-hinh-nhanh-router-hikvision-tren-ung-dung-hik-connect

Mesh Root

• Hỗ trợ Mesh Wi-Fi
• Đã reset về cài đặt gốc
• Chưa cấu hình Internet (không thực hiện active thiết bị)
• Đã cấp nguồn

III. Cấu hình Mesh

Cách 1 – Cấu hình Mesh KHÔNG DÂY (WPS) (Khuyến nghị)

Bước 1: Đặt Mesh Node gần Mesh Root

• Cấp nguồn Mesh Node
• Chờ đèn báo trên Mesh Node sáng đỏ ổn định

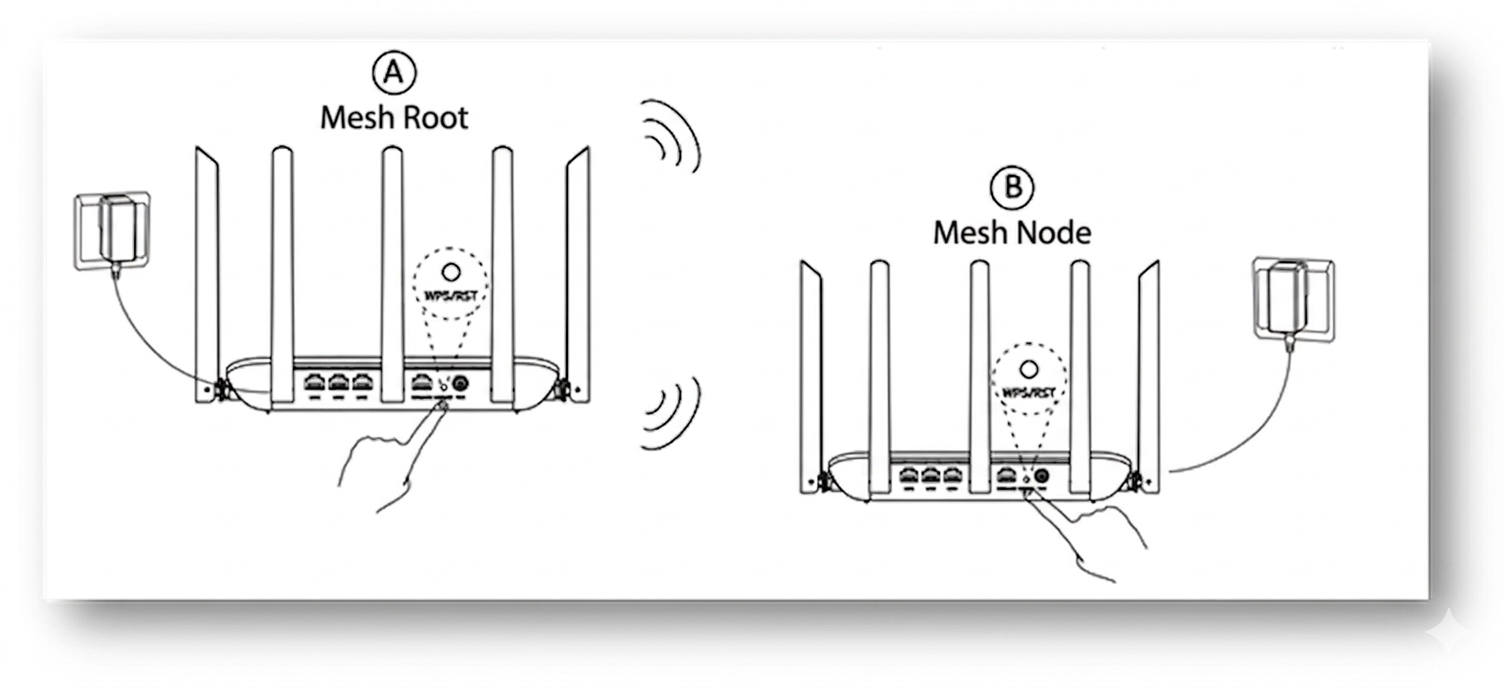

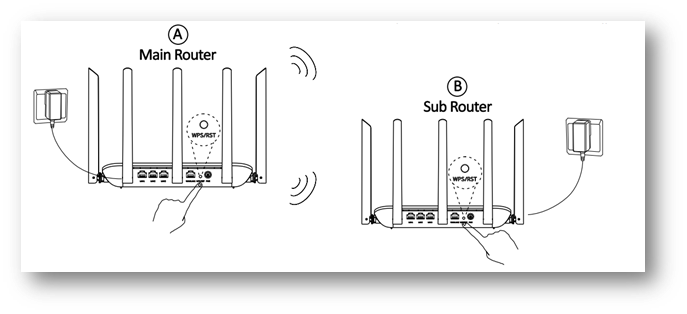

Bước 2: Nhấn nút WPS để ghép Mesh

• Nhấn nút WPS trên Mesh Root khoảng 1–3 giây
• Nhấn nút WPS trên Mesh Node khoảng 1–3 giây
• Khi đèn trên Mesh Node bắt đầu nhấp nháy, quá trình ghép Mesh đang diễn ra

Bước 3: Hoàn tất Mesh

• Chờ khoảng 1–3 phút
• Khi đèn Mesh Node chuyển sang màu xanh và sáng ổn định → Mesh thành công.

Sau khi Mesh thành công:

• Mesh Node tự động nhận tên Wi-Fi và mật khẩu từ Mesh Root
• Chỉ còn một mạng Wi-Fi duy nhất
• Thiết bị tự động roaming giữa các router

Cách 2 – Cấu hình Mesh CÓ DÂY (LAN / Ethernet)

Áp dụng khi:

• Mesh Node đặt xa Mesh Root
• Môi trường nhiều nhiễu Wi-Fi
• Ghép Mesh bằng WPS không thành công

Bước 1: Kết nối cáp mạng

• Kết nối:
  • Cổng LAN của Mesh Root → Cổng WAN của Mesh Node

Bước 2: Đợi Mesh Node

• Sau khi cắm cáp, chờ 1–2 phút
• Khi đèn Mesh Node sáng xanh ổn định → Mesh thành công

Bước 3: Hoàn tất

• Có thể giữ cáp LAN để dùng Ethernet Backhaul (ổn định hơn)
• Rút cáp LAN nếu muốn sử dụng Mesh không dây

IV. Kiểm tra trạng thái Mesh (Mesh Network Status)

Thực hiện các bước sau để kiểm tra trạng thái Mesh, Mesh Root và Mesh Node.

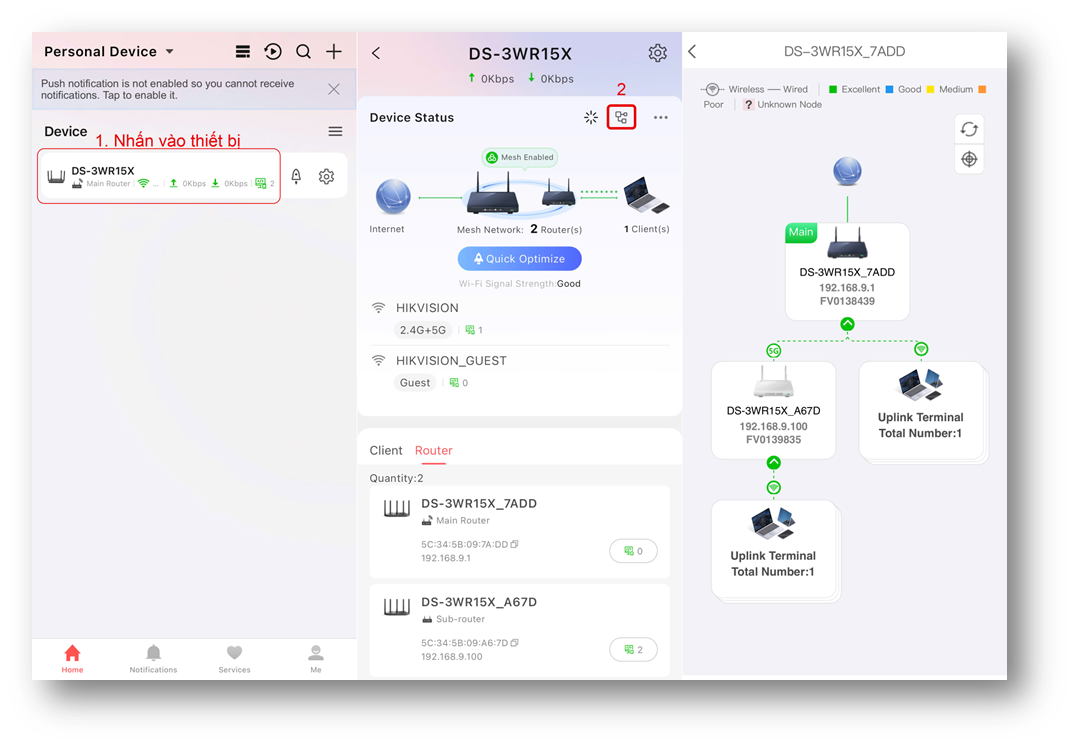

Bước 1: Truy cập vào ứng dụng Hik-Connect, nhấn vào thiết bị Router

Bước 2: Mở Topology

V. Di chuyển Mesh Node sau khi Mesh

• Sau khi Mesh thành công:
  • Rút nguồn Mesh Node
  • Đặt tại vị trí cần mở rộng Wi-Fi
  • Cắm lại nguồn, router sẽ tự động kết nối lại Mesh

VI. Troubleshooting

• Không cấu hình Internet riêng trên Mesh Node ( không thực hiện active thiết bị)
• Khoảng cách giữa các Sub cần đảm bảo tín hiệu Wi-Fi đủ mạnh
• Nếu đèn Mesh Node không chuyển sang màu xanh sau 3 phút:
  • Thực hiện Reset Mesh Node (nhấn giữ nút Reset đến khi đèn chớp đỏ)
  • Thử lại quá trình ghép Mesh từ Bước 1
