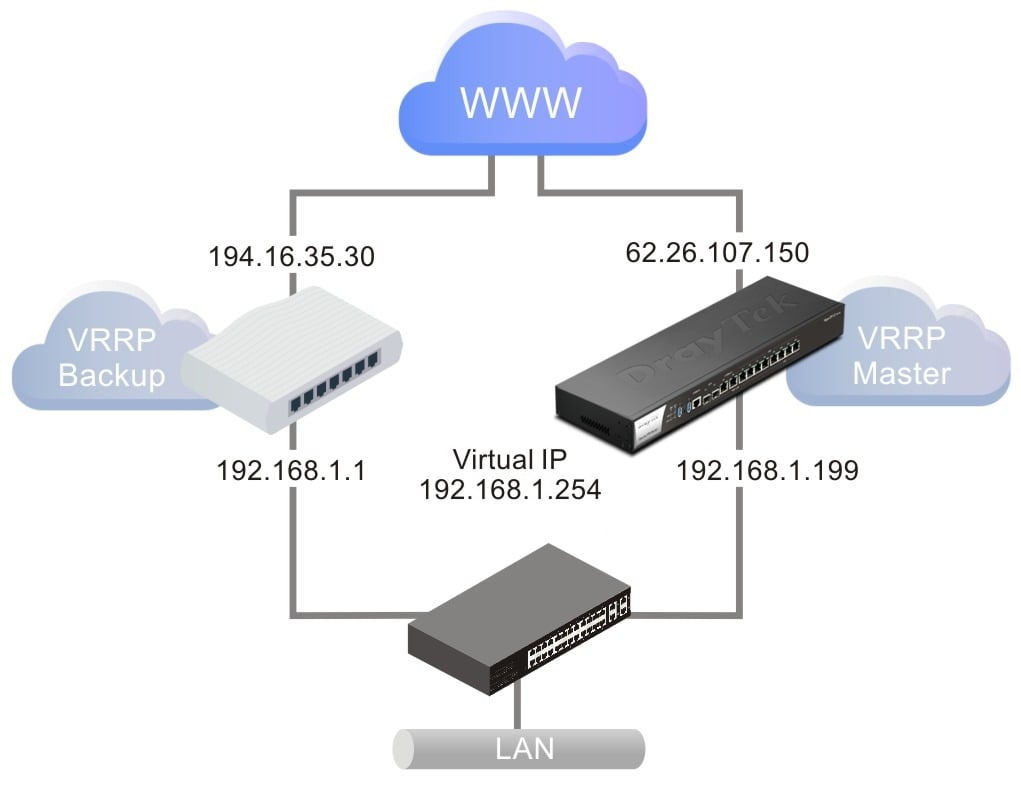

Ta có mô hình như sau
Mô tả
Hệ thống gồm 3 thiết bị chính
2 Router, mỗi router kết nối 1 đường Internet
1 Switch trung tâm
Trong điều kiện thông thường:
Router Master chạy chính
Router Backup dự phòng
Khi có lỗi xảy ra (Router chính lỗi hoặc router chính mất kết nối internet), hệ thống tự động chuyển kết nối internet truy cập thông qua router Backup, và trở lại trạng thái ban đầu khi hệ thống được phục hồi
Thực hiện
Gồm 2 bước
Cấu hình VRRP cho hệ thống
Cấu hình định tuyến hệ thống khi WAN mất kết nối internet
Cấu hình VRRP
Tham khảo hướng dẫn bên dưới:
Với hệ thống chỉ có 1 lớp mạng: https://www.anphat.vn/cac-mo-hinh-he-thong-mang-thong-dung/drayos-4-huong-dan-cau-hinh-tang-kha-nang-du-phong-voi-vrrp?template=1
Với hệ thống chia nhiều VLAN nhiều lớp mạng: https://www.anphat.vn/cac-mo-hinh-he-thong-mang-thong-dung/drayos-4-mo-hinh-ket-hop-vrrp-chia-vlan-tang-kha-nang-chiu-tai-va-du-phong?template=1
Thực hiện định tuyến khi mất kết nối internet
Cần thực hiện định tuyến như sau:
Trên router Master, định tuyến mặc định truy cập internet qua WAN mong muốn (ví dụ WAN1), khi WAN1 mất kết nối sẽ Failover qua Router Backup
Trên router Backup, định tuyến mặc định truy cập internet qua WAN mong muốn (ví dụ WAN1), khi WAN1 mất kết nối sẽ Failover qua Router Master
Tạo rule như sau:

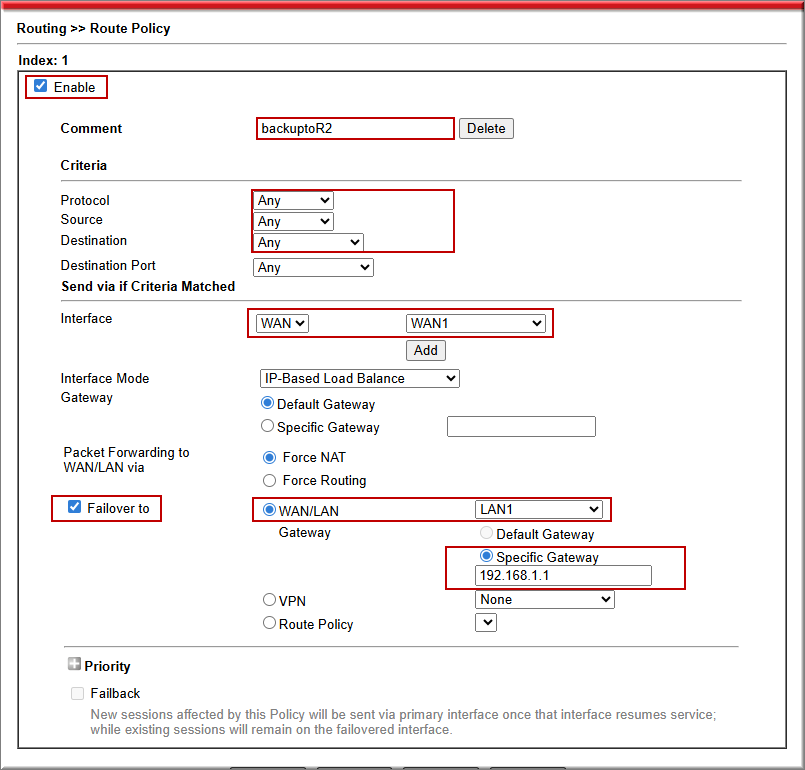

Trên Router Master
Vào Load Balance/ Route Policy>> General Setup, chọn 1 profile bất kì
Check Enable
Comment đặt tên Rule
Protocol: Chọn ALL
Source: Any
Destination: Chọn Any
Destination Port: Chọn Any
Interface: Chọn WAN/ LAN, WAN kết nối internet (ví dụ WAN1)
More Option
Check Failover to chọn WAN/ LAN và chọn LAN1
Gateway chọn Specific gateway và điền IP LAN1 của Router Backup là 192.168.1.1
Nhấn OK

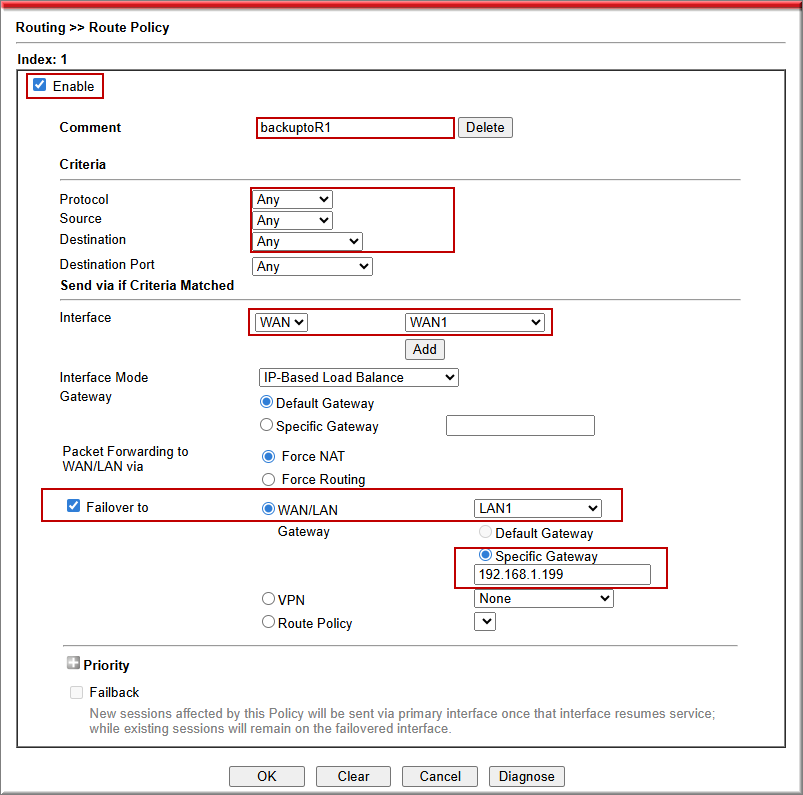

Trên router Backup
Vào Load Balance/ Route Policy>> General Setup, chọn 1 profile bất kì
Check Enable
Comment đặt tên Rule
Protocol: Chọn ALL
Source: Any
Destination: Chọn Any
Destination Port: Chọn Any
Interface: Chọn WAN/ LAN, WAN kết nối internet (ví dụ WAN1)
More Option
Check Failover to chọn WAN/ LAN và chọn LAN1
Gateway chọn Specific gateway và điền IP LAN1 của Router Master là 192.168.1.199
Nhấn OK
