Phân tích vật liệu, góc xuyên, tần số, băng thông & chuẩn Wi-Fi — kèm 2 mô hình triển khai kinh điển: Trường học và Khách sạn
1. Sóng Wi-Fi vượt qua vật cản như thế nào?

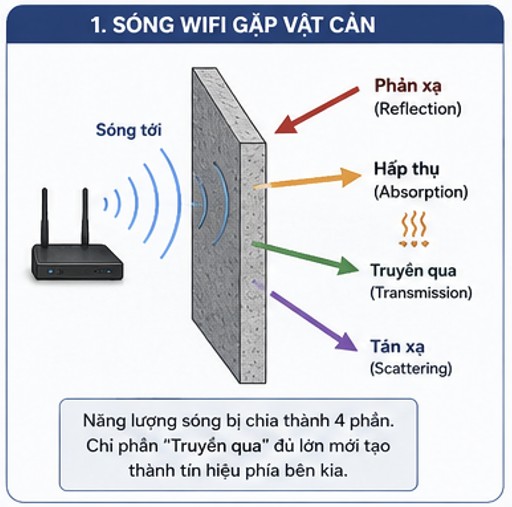

Wi-Fi là sóng điện từ — cùng bản chất với sóng radio, truyền hình, radar và ánh sáng, chỉ khác nhau về tần số. Vì vậy, khái niệm dân gian "Wi-Fi xuyên tường" không chính xác về mặt vật lý: sóng không "đục thủng" vật cản, mà năng lượng của nó bị chia thành bốn phần khi chạm bề mặt vật liệu.
Thành phần | Ý nghĩa | Ảnh hưởng đến kết nối |
|---|---|---|
Reflection (Phản xạ) | Sóng dội ngược lại phía nguồn phát | Có thể tạo đa đường (multipath) — MIMO tận dụng được |
Absorption (Hấp thụ) | Năng lượng biến thành nhiệt trong vật liệu | Mất vĩnh viễn, không khôi phục được |
Transmission (Truyền qua) | Phần tiếp tục đi xuyên qua vật cản | Đây là phần duy nhất mang tín hiệu sang phía bên kia |
Scattering (Tán xạ) | Sóng tán ra nhiều hướng khi gặp bề mặt gồ ghề | Làm suy giảm tín hiệu theo hướng chính, gây nhiễu loạn pha |
1.1 Bốn loại suy hao cộng dồn trên một tuyến sóng
- Free Space Path Loss (FSPL): suy hao do khoảng cách và tần số trong không gian trống, kể cả khi không có vật cản. Công thức: FSPL = 20log(d) + 20log(f) + 32.44.
- Penetration Loss: suy hao khi xuyên vật liệu, phụ thuộc loại vật liệu, độ dày, độ ẩm và góc tới.
- Reflection Loss: kim loại (cửa thép, tủ điện, khung nhôm, kính Low-E) phản xạ gần như toàn bộ năng lượng, gần như chặn đứng Wi-Fi.
- Scattering Loss: bề mặt gồ ghề (đá, gạch, bê tông nhám) làm tán xạ sóng theo nhiều hướng, giảm cường độ theo hướng đích.
2. Vật liệu xây dựng có tạo ra khác biệt không?
Có — và đây là yếu tố ảnh hưởng mạnh nhất trong toàn bộ hệ thống (được đánh giá ★★★★★ trong bảng tổng hợp). Mỗi loại vật liệu có hằng số điện môi và độ dẫn điện khác nhau, quyết định tỉ lệ hấp thụ/phản xạ/truyền qua.
Vật liệu | 2.4 GHz | 5 GHz | Khả năng xuyên |
|---|---|---|---|
Kính thường | 2–3 dB | 3–5 dB | ★★★★★ |
Thạch cao (vách ngăn nhẹ) | 2–4 dB | 3–5 dB | ★★★★☆ |
Gỗ | 3–6 dB | 5–8 dB | ★★★★☆ |
Gạch đỏ | 5–8 dB | 7–10 dB | ★★★☆☆ |
Bê tông | 10–15 dB | 15–20 dB | ★★☆☆☆ |
Bê tông cốt thép | 20–35 dB | 25–40 dB | ★☆☆☆☆ |
Kính Low-E (kính hộp cách nhiệt) | 15–25 dB | 20–35 dB | ★☆☆☆☆ |
Cửa thép / vách kim loại | 30–50 dB | 35–60 dB | Gần như không xuyên |
Hai điểm cần lưu ý khi đọc bảng trên:
- Kim loại là kẻ thù thực sự của Wi-Fi. Cửa thép hay lớp lưới thép trong bê tông cốt thép không chỉ hấp thụ mà còn phản xạ gần như toàn bộ năng lượng — đây là lý do các tòa nhà bê tông cốt thép hiện đại thường khó phủ sóng hơn nhà cấp 4 tường gạch, dù kết cấu "trông có vẻ mỏng hơn".
- Kính Low-E (loại kính tiết kiệm năng lượng phổ biến trong văn phòng, khách sạn cao cấp) có lớp phủ kim loại cực mỏng để phản xạ nhiệt — vô tình biến kính thành một "lồng Faraday" mini đối với sóng Wi-Fi, suy hao có thể ngang bằng bê tông cốt thép.
Ứng dụng thực tế cho DrayTek VigorAP Khi khảo sát site, cần xác định vật liệu tường thực tế (không chỉ nhìn bằng mắt) — tường thạch cao sơn giả gạch vẫn xuyên tốt, trong khi tường gạch ốp đá trang trí có thể có lõi bê tông. Với các phòng ngăn bằng vách kính Low-E hoặc có khung nhôm dày, nên ưu tiên đặt AP theo từng khu riêng thay vì kỳ vọng 1 AP phủ xuyên qua. |
3. Góc xuyên qua vật cản: 30°, 45°, 90°
Góc tới ảnh hưởng trực tiếp đến chiều dài quãng đường sóng phải đi bên trong vật liệu — và suy hao tỉ lệ thuận với quãng đường này, không chỉ phụ thuộc độ dày vật lý của tường.
Góc tới | Quãng đường trong tường (dày 20 cm) | Suy hao tương đối |
|---|---|---|
90° (vuông góc) | 20 cm | Thấp nhất — tham chiếu chuẩn |
60° | ≈ 23 cm | Tăng nhẹ (~15%) |
45° | ≈ 28 cm | Tăng đáng kể (~40%) |
30° | ≈ 40 cm | Gấp đôi quãng đường — suy hao rất lớn |
15° | Rất lớn (gần như đi dọc theo tường) | Suy hao cực lớn, thường mất kết nối |
Nguyên lý hình học đơn giản: quãng đường xuyên tường = độ dày tường ÷ sin(góc tới). Góc càng xiên (càng nhỏ), mẫu số càng nhỏ, quãng đường càng dài, suy hao càng lớn. Đây chính là lý do hai phòng nằm chéo nhau theo đường chéo tòa nhà đôi khi bắt Wi-Fi kém hơn hẳn hai phòng đối diện thẳng hàng, dù khoảng cách vật lý (đường chim bay) giữa AP và thiết bị có thể ngắn hơn.
Hệ quả thiết kế quan trọng nhất rút ra từ nguyên lý này: khi đặt AP, nên ưu tiên vị trí sao cho hướng phát chính tới khu vực cần phủ sóng gần vuông góc với các bức tường mà tín hiệu phải xuyên qua, thay vì chỉ tính khoảng cách đường chim bay. Đây là nguyên tắc sẽ được áp dụng trực tiếp vào hai mô hình thực tế ở phần 5 và 6.
4. Tần số, băng thông kênh và chuẩn Wi-Fi có ảnh hưởng gì?
4.1 Tần số: 2.4 GHz, 5 GHz, 6 GHz
Tần số là yếu tố có tác động vật lý thật sự đến khả năng xuyên vật cản — vì bước sóng ngắn hơn bị hấp thụ và phản xạ mạnh hơn bởi cùng một vật liệu.
Tiêu chí | 2.4 GHz | 5 GHz | 6 GHz |
|---|---|---|---|
Bước sóng | 12.5 cm | 6 cm | 5 cm |
Khả năng xuyên tường | ★★★★★ | ★★★☆☆ | ★★☆☆☆ |
Vùng phủ | Rộng | Trung bình | Nhỏ |
Tốc độ tối đa | Thấp | Cao | Rất cao |
Mức độ nhiễu | Nhiều (đông thiết bị) | Ít | Rất ít (còn mới) |
Băng 2.4 GHz vẫn là lựa chọn hợp lý cho các khu vực cần phủ xa, nhiều vật cản (hành lang dài, sân vườn); trong khi 5 GHz và 6 GHz phù hợp cho khu vực gần AP, cần băng thông cao, ít nhiễu — ví dụ phòng họp, khu vực streaming/video call.
4.2 Độ rộng kênh (20/40/80/160/320 MHz) — hiểu lầm phổ biến nhất
| Điểm mấu chốt cần nhớ Độ rộng kênh KHÔNG quyết định khả năng xuyên vật cản. Yếu tố này chỉ ảnh hưởng đến tốc độ tối đa, yêu cầu SNR để duy trì tốc độ đó, và khả năng giữ mức điều chế (MCS) cao. Kênh càng rộng, yêu cầu SNR càng cao để đạt tốc độ lý thuyết — nên trong môi trường nhiều vật cản, kênh rộng dễ bị "rớt" xuống MCS thấp hơn dù vẫn kết nối được, tạo cảm giác sai rằng "kênh rộng xuyên kém hơn". |
|
Độ rộng kênh | Đặc điểm | |
|---|---|---|
20 MHz | Ổn định nhất, chống nhiễu tốt, phù hợp khu vực nhiều vật cản/nhiều AP | |
40 MHz | Cân bằng giữa tốc độ và độ ổn định | |
80 MHz | Tốc độ cao, cần SNR tốt hơn | |
160 MHz | Rất cao nhưng khó duy trì trong môi trường nhiễu | |
320 MHz | Chuẩn Wi-Fi 7, chủ yếu hiệu quả ở cự ly gần, ít vật cản | |
4.3 Chuẩn Wi-Fi: 802.11n / ac / ax / be
Một hiểu lầm rất phổ biến trong tư vấn bán hàng là "Wi-Fi 6 xuyên tường tốt hơn Wi-Fi 5". Điều này sai về bản chất vật lý: chuẩn Wi-Fi mới không thay đổi định luật lan truyền sóng điện từ. Điều các chuẩn mới cải thiện là hiệu quả khai thác phần tín hiệu còn lại sau khi đã bị suy hao, thông qua các công nghệ sau:
- MIMO nhiều luồng — tận dụng tín hiệu phản xạ (đa đường) để tăng tốc độ và độ ổn định, nhưng không làm thay đổi khả năng xuyên vật liệu.
- Beamforming — tập trung năng lượng phát theo hướng thiết bị, tăng SNR tại điểm thu, giảm lãng phí công suất ra các hướng không cần thiết; bản thân sóng vẫn không "xuyên" tốt hơn.
- OFDMA, BSS Coloring (Wi-Fi 6/6E) — cải thiện hiệu suất khi nhiều thiết bị dùng chung kênh, giảm nhiễu chồng lấn giữa các AP lân cận.
- MLO — Multi-Link Operation (Wi-Fi 7) — cho phép thiết bị dùng đồng thời nhiều băng tần, tăng độ tin cậy kết nối tổng thể.
Nói cách khác: chuẩn Wi-Fi càng mới giúp thiết bị "làm việc thông minh hơn" với phần năng lượng còn sót lại sau suy hao — chứ không nâng ngưỡng vật lý mà sóng có thể xuyên qua. Đây là điểm quan trọng cần truyền đạt đúng khi tư vấn khách hàng, tránh kỳ vọng sai lệch khi nâng cấp thiết bị.
4.4 Bảng tổng hợp mức độ ảnh hưởng
Yếu tố | Mức ảnh hưởng đến khả năng xuyên tường |
|---|---|
Vật liệu tường | ★★★★★ |
Độ dày vật liệu | ★★★★★ |
Khoảng cách | ★★★★★ |
Tần số (2.4/5/6 GHz) | ★★★★★ |
Kim loại trong kết cấu | ★★★★★ |
Góc xuyên | ★★★★☆ |
Độ ẩm | ★★★★☆ |
Beamforming | ★★★★☆ (gián tiếp, qua SNR) |
MIMO | ★★★★☆ (gián tiếp, qua đa đường) |
Độ nhạy thu (Receiver Sensitivity) | ★★★★☆ |
Độ rộng kênh | ★★☆☆☆ (ảnh hưởng tốc độ, không phải khả năng xuyên) |
Chuẩn Wi-Fi (n/ac/ax/be) | ★☆☆☆☆ (ảnh hưởng hiệu suất khai thác, không phải vật lý xuyên) |
Công suất phát | ★★☆☆☆ (bị giới hạn bởi khả năng phát ngược của thiết bị đầu cuối) |
5. Mô hình A — Trường học: 1 dãy 5 phòng học, hành lang ngoài, 2 AP ốp trần
5.1. Phân tích Hiện trạng
Mô hình: Dãy 5 phòng học liên tiếp, hành lang ngoài. Giới hạn 2 thiết bị AP ốp trần.
Bài toán: Mật độ thiết bị (High-Density) cực kỳ lớn. Nếu mỗi phòng 35-40 người, 5 phòng sẽ có 150-200 thiết bị kết nối. Sóng phải vượt qua được "Body Loss" của hàng loạt học sinh ngồi san sát nhau.
5.2. So Sánh Phương Án
Phương án thi công | Phân tích Ưu/Nhược điểm RF
|
|---|---|
Ngoài hành lang (Ví dụ: Đặt giữa P1-P2 và P4-P5) |
|
Trong phòng học (Vị trí: Ốp trần tại Phòng 2 và Phòng 4) |
|
6. Mô hình B — Khách sạn: 2 dãy phòng đối diện, hành lang giữa, 2 AP ốp trần
6.1. Phân tích Hiện trạng
Mô hình: 1 tầng có Dãy A (P.101, 102, 103) đối diện Dãy B (P.104, 105, 106). Giới hạn 2 AP.
Bài toán: Kẻ thù lớn nhất của sóng WiFi trong khách sạn là khối nhà vệ sinh / phòng tắm thường đặt sát lối ra vào hành lang, chứa gạch men, ống nước, gương kính tạo thành rào cản bức xạ sóng cực mạnh.
6.2. So Sánh Phương Án
Phương án thi công | Đặc tính Truyền dẫn RF
|
|---|---|
Ngoài hành lang | Sóng từ hành lang muốn đi vào giường ngủ phải xuyên thẳng qua khối nhà vệ sinh, hoặc đâm chéo qua bức tường dày. Kết quả: Ngoài hành lang vạch sóng WiFi báo đầy (Full bar) nhưng khách nằm trên giường kết nối cực chập chờn, thường xuyên bị rớt gói tin. |
Trong phòng ngủ (Lắp so le tại P.102 và P.105) | Sóng phủ kín phòng 102 và 105. Hơn thế nữa, sóng sẽ đâm xuyên trực tiếp qua bức tường mỏng ngăn giữa các phòng ngủ để phủ sang P.101, P.103 (từ P.102) và P.104, P.106 (từ P.105) mà hoàn toàn không bị khối nhà vệ sinh cản trở. |
7. Kết luận tổng hợp: Nguyên tắc lắp đặt AP tối ưu
Hai mô hình trên tuy khác nhau về bố cục (dãy phòng một bên vs. hai dãy đối diện) nhưng đi đến cùng một nguyên tắc thiết kế cốt lõi, xuất phát trực tiếp từ vật lý RF đã trình bày ở phần 1–4:
- Luôn ưu tiên đường truyền vuông góc (hoặc gần vuông góc) với vật cản, thay vì chỉ tính khoảng cách đường chim bay. Đây là lý do cả hai mô hình đều chọn đặt AP trong phòng — nơi hướng phát chính tới các phòng có góc tới gần 90°.
- Xác định "lớp tường mỏng nhất" trên sơ đồ mặt bằng và định tuyến vùng phủ đi qua lớp đó. Trong cả trường học lẫn khách sạn, tường/cửa hướng ra hành lang luôn dày hơn tường giữa các phòng — nên trong phòng là vị trí đặt AP chiến lược trong cả hai trường hợp, dù bối cảnh khác nhau.
- Chấp nhận vùng chồng lấn có chủ đích (10–20%) giữa các AP tại ranh giới cụm phòng, không cố chia đều 100% lãnh thổ cho mỗi AP — vùng chồng lấn là nơi roaming xảy ra và là lớp dự phòng khi một AP quá tải hoặc lỗi.
- Không xem việc tăng công suất phát hoặc nâng chuẩn Wi-Fi (ac→ax→be) là giải pháp thay thế cho việc thêm AP hoặc tối ưu vị trí. Theo bảng tổng hợp mục 4.4, chuẩn Wi-Fi và công suất phát chỉ có ảnh hưởng gián tiếp/thấp so với vật liệu, khoảng cách và góc xuyên.
- Suy hao qua sàn/trần bê tông giữa các tầng (20–30 dB) lớn đến mức thực tế nên coi mỗi tầng là một bài toán phủ sóng độc lập, không kỳ vọng AP tầng dưới hỗ trợ tầng trên.
- Khi số lượng AP bị giới hạn (như cả 2 mô hình chỉ có 2 AP), hãy đặt AP tại các điểm trung tâm của cụm 2–3 đơn vị phòng thay vì rải đều tuyệt đối theo khoảng cách hình học — vì suy hao vật liệu và góc xuyên quan trọng hơn khoảng cách thuần túy.
- Không có Access Point nào có thể vượt qua giới hạn của vật lý. - Một hệ thống Wi-Fi tốt không phải là hệ thống có AP phát công suất lớn nhất, mà là hệ thống đặt đúng vị trí, giảm số lượng vật cản trên đường truyền, ưu tiên góc xuyên vuông góc, và chọn băng tần/độ rộng kênh phù hợp với mật độ thiết bị thực tế. |
Đây cũng chính là triết lý thiết kế mạng Wi-Fi được áp dụng nhất quán bởi các hệ thống chuyên nghiệp như Cisco, Aruba, Ruckus, Extreme Networks, Juniper Mist — và là kim chỉ nam khi tư vấn, khảo sát và triển khai giải pháp Access Point của DrayTek cho khách hàng SMB tại Việt Nam: thiết kế phủ sóng theo vật lý thực tế của công trình, thay vì chỉ dựa vào thông số công suất trên hộp sản phẩm.
