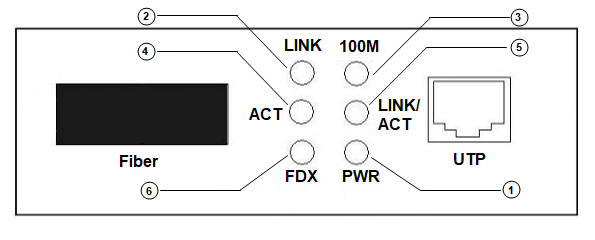

A. CONVERTER 100M  (APTEK 100-20A, APTEK AP100-20B, APTEK AP100-20)

Converter APTEK 100M gồm có 6 đèn được bố trí như sau:

1. “PWR”: đèn POWER, sáng khi thiết bị được cấp nguồn
2. “LINK”:  Sáng khi có kết nối quang
3. “100M”: sáng khi port UTP kết nối với thiết bị nhận tốc độ 100M.
4. “ACT”: sáng khi có kết nối quang, nháy khi có dữ liệu
5. “Link/ACT”: sáng khi port UTP có kết nối, nháy khi có dữ liệu
6. “FDX”: sáng khi port UTP 100M Full duplex

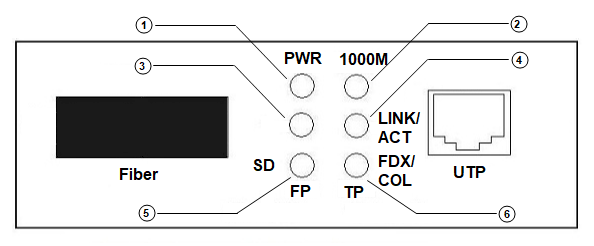

​B. CONVERTER 1G (APTEK AP1113-20A, APTEK AP1115-20B, APTEK AP110-20S)

Converter APTEK 100M gồm có 6 đèn được bố trí như sau:

1. “PWR”: đèn POWER, sáng khi thiết bị được cấp nguồn
2. “1000M”: port UTP nối với thiết bị nhận tốc độ 1000M (nếu nhận tốc độ 100M, đèn “1000M” tắt)
3. “Link/ACT FP”: sáng khi có kết nối quang, nhấp nháy khi có dữ liệu truyền qua. Tắt khi kết nối quang fail.
4. “Link/ACT 2 TP”: Sáng khi có kết nối port UTP, nhấp nháy khi có dữ liệu, tắt khi kết nối UTP fail.
5. “SD”:  Sáng khi có tín hiệu quang.
6. “FDX/COL”: port UTP nhấn tốc độ 1000M full duplex, tắt khi port UTP nhận tốc độ 100M
