HIKVISION Wireless Bridge Kit – Giải pháp truyền VLAN qua Wi-Fi cho camera từ xa

Chuyên mục: HIKVISION - Cấu Hình Wireless Bridge Kit
66 lượt xem

Giả sử hệ thống có mô hình như sau:

  • Hệ thống mạng được thiết kế theo mô hình chia nhiều VLAN để tách biệt người dùng và thiết bị theo từng mục đích sử dụng. Mỗi VLAN có dải IP riêng, giúp quản lý tập trung, tăng bảo mật và giảm ảnh hưởng lẫn nhau.

  • Router đóng vai trò gateway và định tuyến giữa các VLAN.

  • Switch phân phối VLAN đến các cổng tương ứng cho từng bộ phận.

  • Các camera ở xa, không thể đi dây mạng, sử dụng cặp Wi-Fi bridge (AP – CPE) để kết nối không dây.

  • Wi-Fi bridge hoạt động ở chế độ bridge Layer 2, cho phép truyền VLAN của camera xuyên suốt về trung tâm.

  • Camera từ xa vẫn nằm trong VLAN riêng, được quản lý như camera đi dây và tách biệt với các VLAN khác.




  1. Cấu hình trên router/ switch

Tham khảo hướng dẫn : https://www.anphat.vn/vigorswitch-g1282-%7C-p1282-%7C-q2220x/g1282-huong-dan-chia-vlan-tren-swich

  1. Cấu hình trên HIKVISION WIRELESS BRIDGE

  1. Cấu hình kết nối bridge 2 thiết bị: https://www.anphat.vn/hikvision-cau-hinh-wireless-bridge-kit/huong-dan-cau-hinh-nhanh-bo-thu-phat-song-khong-day-wireless-bridge

  2. Cấu hình VLAN cho các port LAN của AP và CPE

Mở ứng dụng HIK Partner- pro

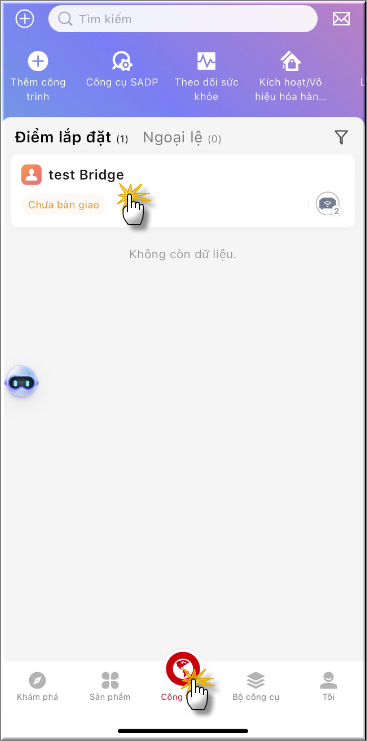

  • Chọn Menu “Công trình” >> chọn công trình đã cấu hình

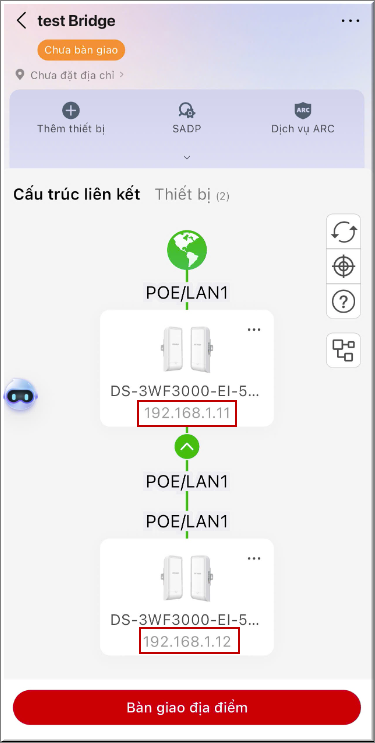

  • Xem thông tin IP thiết bị AP và CPE

  1. Đăng nhập thiết bị bằng giao diện web để cấu hình Bridge VLAN mong muốn

  1. Trên thiết bị AP

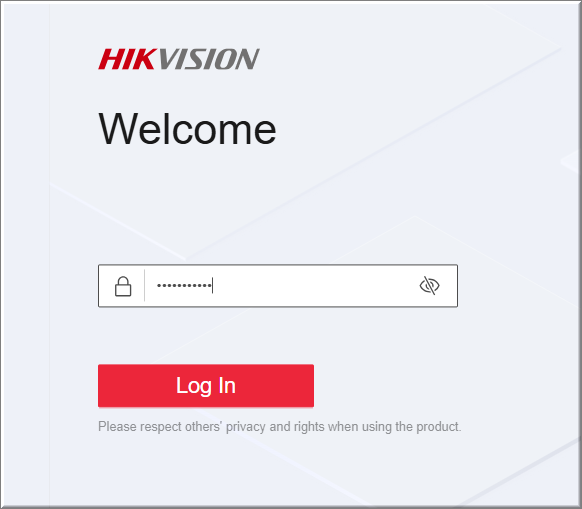

  • Đăng nhập thiết bị với IP vừa tìm được

  • Điền mật khẩu đăng nhập

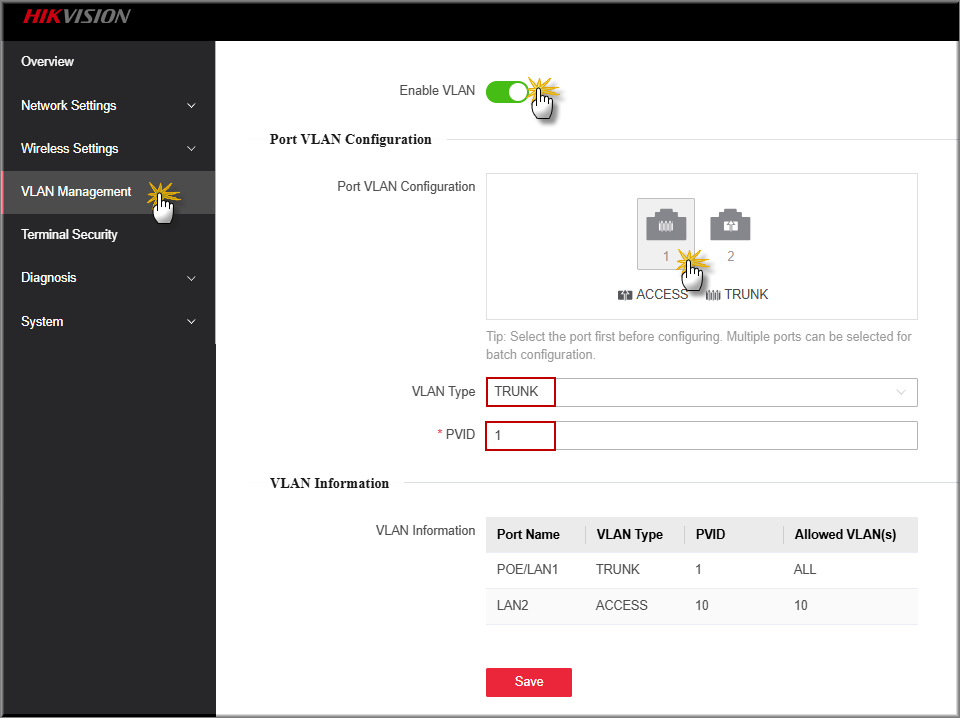

  • Cấu hình port trunk tất cả các VLAN nối với router

  • Vào VLAN management

  • Enable VLAN: chọn ON

  • Port VLAN Configuration: chọn port 1 (port nối với Router/ Switch)

  • VLAN type chọn TRUNK

  • PVID: điền VLAN 1 (vlan management)

  • Nhấn Save

  • Cấu hình port nối xuống switch/ PC/ Camera…

  • Vào VLAN management

  • Enable VLAN: chọn ON

  • Port VLAN Configuration: chọn port 2

  • VLAN type chọn ACCESS

  • PVID: điền VLAN muốn cấp (ví dụ VLAN 10)

  • Nhấn Save



Lưu ý: giả sử cần cấu hình nối trunk nhiều vlan xuống switch con, thực hiện cấu hình như port trunk như port nối với router

  1. Trên thiết bị CPE

  • Đăng nhập giao diện web CPE tìm được

  • Điền mật khẩu đăng nhập

  • Vào VLAN Management

  • Enable VLAN: chọn ON

  • Port VLAN Configuration: chọn cả 2 port

  • VLAN type chọn Access

  • PVID: điền VLAN muốn cấp (ví dụ VLAN 10)

  • Nhấn Save
