- CTY có một đường truyền cáp quang.

- Nhà mạng đã cho mượn Converter quang và router đã cấu hình Bridge mode

Thực hiện

Vào Configuration >> WAN, tại tab WAN Connections. chọn WAN cần kết nối (ví dụ WAN2) >> Nhấn Edit WAN2

• Profile name: đặt tên profile
• Chọn enable
• Custom VLAN: chọn enable nếu đường truyền yêu cầu điền VLAN (không có bỏ qua).
• Tag: điền VLAN internet (hỏi nhà cung cấp, không có bỏ qua)

• IPv4 connection type: chọn PPPoE
• Username/ password: điền username và password đường truyền internet (hỏi nhà cung cấp)
• WAN Connection Detection mode: chọn PPP Detect
• MTU: điền MTU đường truyền (1438 hoặc 1480)
• Nhấn Apply

- CTY có một đường truyền cáp quang.

- Nhà mạng đã cho mượn Converter quang và Router đã câu hình kết nối internet

Bước 1: Chuẩn bị

- Kiểm tra lớp mạng hiện tại của Router đang chạy và chọn một IP chưa được sử dụng

(Ví dụ: Router đang chạy có lớp mạng 192.168.1.1 và IP 192.168.1.250 chưa sử dụng)

- Đăng nhập giao diện web thiết bị, (trường hợp đây là thiết bị mới hoàn toàn hoặc vừa mới reset default, làm theo hướng dẫn https://www.anphat.vn/quan-ly-thiet-bi-system-maintenance/drayos-5-huong-dan-doi-mat-khau-thiet-bi )

Bước 2: Cấu hình đổi IP LAN ( cấu hình lớp mạng khác lớp mạng router chính

Thực hiện đổi lớp mạng LAN thiết  bị theo hướng dẫn: https://www.anphat.vn/internet-iptv-wan-lan-nat-port-co-ban/drayos-5-huong-dan-doi-ip-lop-mang-lan

Bước 3: Cấu hình WAN kết nối với mode Static IP

Vào Configuration >> WAN, tại tab WAN Connections. chọn WAN cần kết nối (ví dụ WAN2) >> Nhấn Edit WAN2

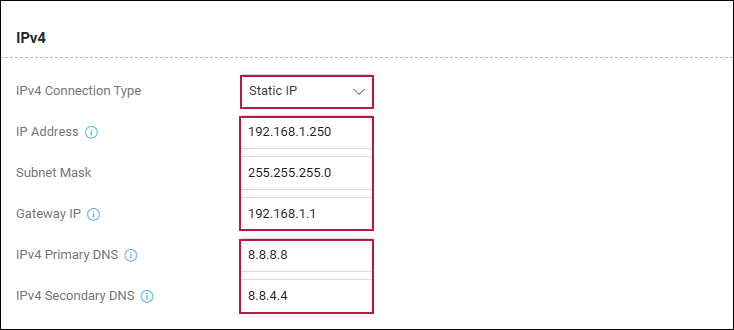

Tại IPv4,

- IPv4 Connection: chọn Static

- IP Address : 192.168.1.250

- Subnet Mask : 255.255.255.0 (Giống với LAN của Router đang chạy)

- Gateway IP Address : 192.168.1.1 (IP LAN của Router đang chạy)

- IPv4 Primary DNS/ IPv4 Secondary DNS: điền DNS sử dụng (ví dụ DNS google 8.8.8.8/ 8.8.4.4)

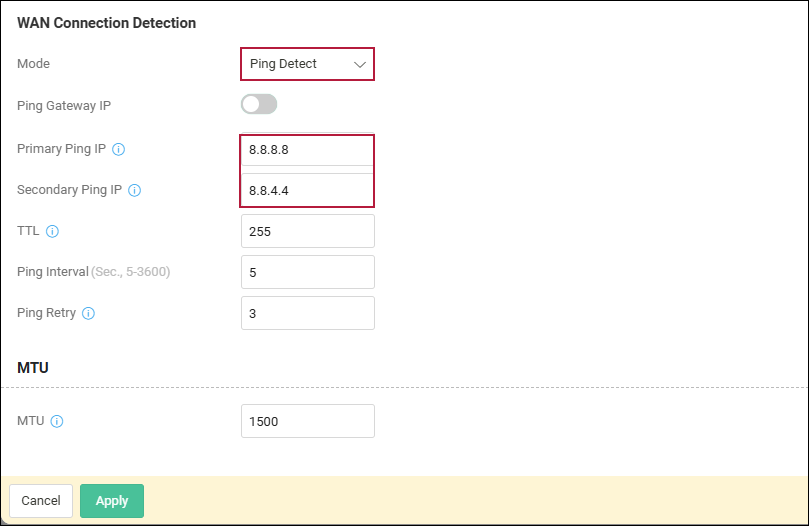

Tại WAN Connection Detection

- Mode: chọn Ping Detect

- Ping gateway: chọn Off

- Primary Ping IP/ Secondary Ping IP: điền IP internet Ping detect, ví dụ 8.8.8.8/ 8.8.4.4

- Nhấn Apply

Bước 4: Đấu nối hệ thống như sơ đồ

Bước 5: ​Kiểm tra trạng thái kết nối

Vào Dashboard , kiểm tra trạng thái kết nối WAN đã cấu hình

- CTY có một đường truyền cáp quang kèm theo dịch vụ IPTV sử dụng setop box

- Nhà mạng đã cho mượn Converter quang và router

A. CẤU HÌNH Internet PPPoE

Vào Configuration > WAN > Edit WAN1

• Advanced mode: chọn ON

• Profile nane: đặt tên profile

• Chọn enable

• Bind to physical interface: chọn WAN vật lý kết nối (ví dụ WAN GPON)

• IP version: chọn Both

• Custom VLAN: chọn enable nếu đường truyền yêu cầu điền VLAN (không có bỏ qua).

• Tag: điền VLAN internet (hỏi nhà cũng cấp, không có bỏ qua)

• IPv4 connection type: chọn PPPoE

• Username/ password: điền username và password đường truyền internet (hỏi nhà cung cấp)

• Mode: chọn PPP detect

• IPv6: chọn PPP

• MTU: điền MTU đường truyền (1438 hoặc 1480)

• Nhấn Apply

B - CẤU HÌNH Bridge IPTV

Vào Configuration >> WAN, tai Tab Virtual Wan>> nhấn Add

1. Name: Đặt Tên Profile (ví dụ IPTV)

2. Enable: chọn ON

3. WAN Type chọn GPON

4. WAN Interface: Chọn WAN kết nối đường truyền (ví dụ WAN1)

5. Port-Based Bridge: chọn ON

6. Binding Interface: nhấn mũi tên xổ xuống và chọn Port kết nối SetTop Box

7. Customer VLAN: chọn ON

8. Tag: Điền VLAN IPTV

9. Nhấn Apply
