Ví dụ: bạn có dãy

IP Public 113.161.118.112

Subnet mask: 255.255.255.248 (/29)

IP Public mà bạn được sử dụng 113.161.118.113 đến 113.161.118.118.



Thực hiện gồm các bước

  • Tạo lớp mạng router cho dãy IP tĩnh
  • Gán lớp mạng IP tĩnh này một VLAN ID
  • Quy định port sẽ áp dụng lớp mạng IP tĩnh này
  1. Tạo lớp mạng LAN mới cho dãy IP Tĩnh ( IP_PUBLIC)

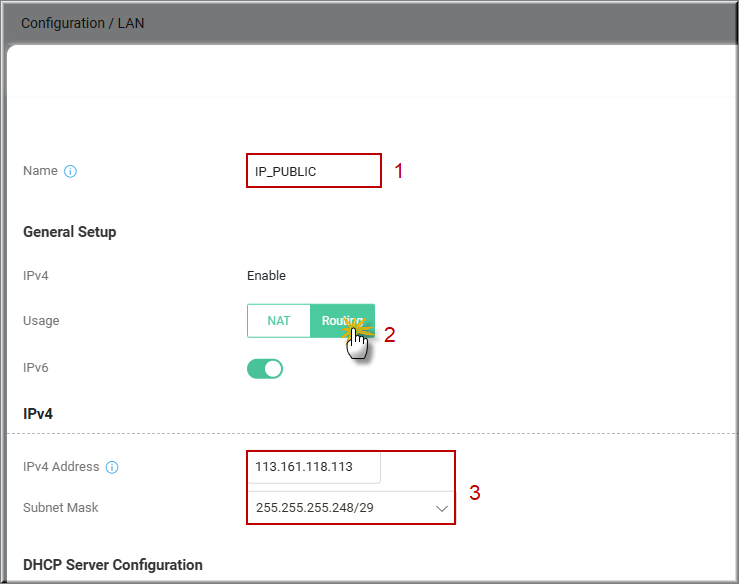

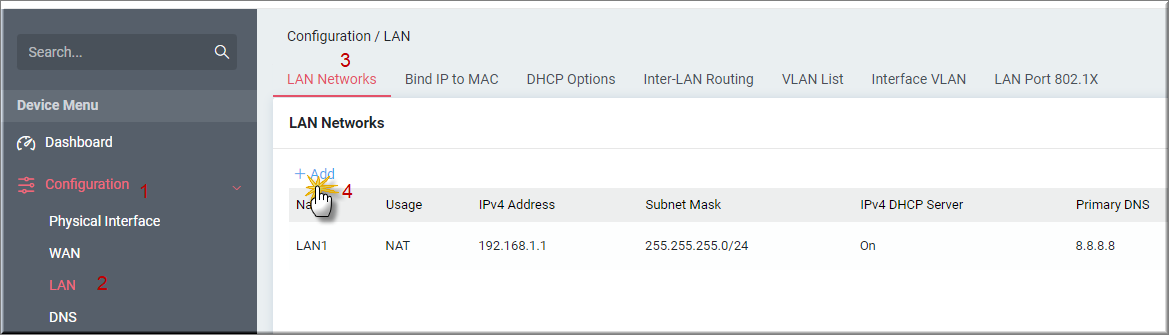

Vào configuration >> LAN, tại tab LAN Networks >> nhấn Add tạo LAN mới

  • Name: đặt tên LAN (ví dụ LAN2)
  • Chọn ROUTE
  • IPv4 Address/ subnet mask: Điền lớp mạng IP tĩnh được cấp (ví dụ 113.161.118.113/29)

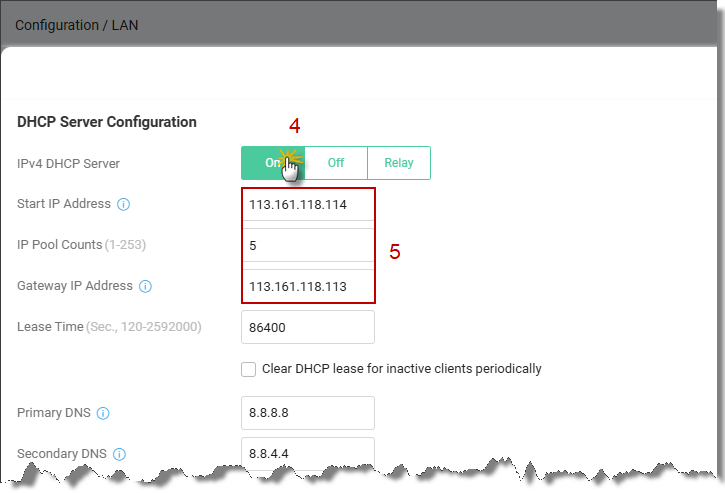

  • IPv4 DHCP Server: chọn ON để router cấp DHCP hoặc OFF để server tự đặt IP
  • Start IP address: điền IP động bắt đầu cấp (ví dụ 113.161.118.114)
  • IP Pool Count: điền số IP sẽ cấp (ví dụ cấp 5 IP)
  • Gateway IP address: điền IPv4 address đã cấu hình ở trên (113.161.118.113)
  • Lease time: điền thời gian cấp phát DHCP (tính bằng giây, mặc định thời gian cấp phát DHCP là 86400 = 1 ngày)
  • Primary DNS/ Secondary DNS: điền DNS sẽ cấp cho mạng nội bộ (ví dụ 8.8.8.8/ 8.8.4.4)
  • INhấn Apply

  1. Tạo VLAN ID tương ứng lớp mạng IP Tĩnh (IP_PUBLIC)

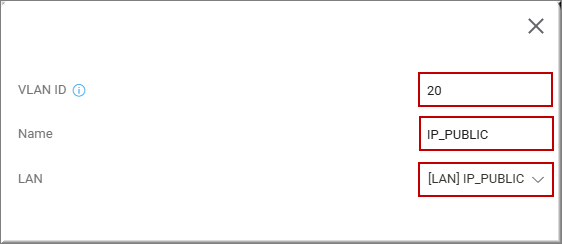

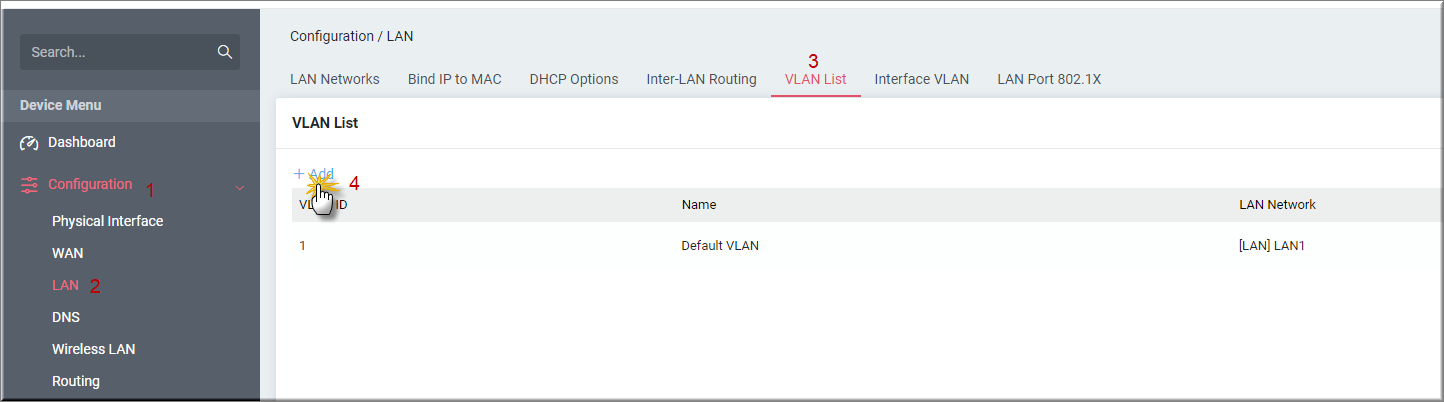

Vào configuration >> LAN, tại tab VLAN List >> nhấn Add tạo VLAN ID mới

  • VLAN ID: điền VLAN ID mới (ví dụ 20)
  • Name: đặt tên gợi nhớ
  • LAN Network: điền lớp mạng tương ứng cho VLAN ID (ví dụ LAN IP_PUBLIC)
  • Nhấn Apply




  1. Gán lớp mạng tương ứng cho lớp mạng IP Tĩnh (LAN IP_PUBLIC)

Ta cấu hình các port 1,2,3 dùng nối switch nội bộ, port 4 dùng nối switch riêng dành cho các server đặt IP tĩnh, thực hiện như sau:

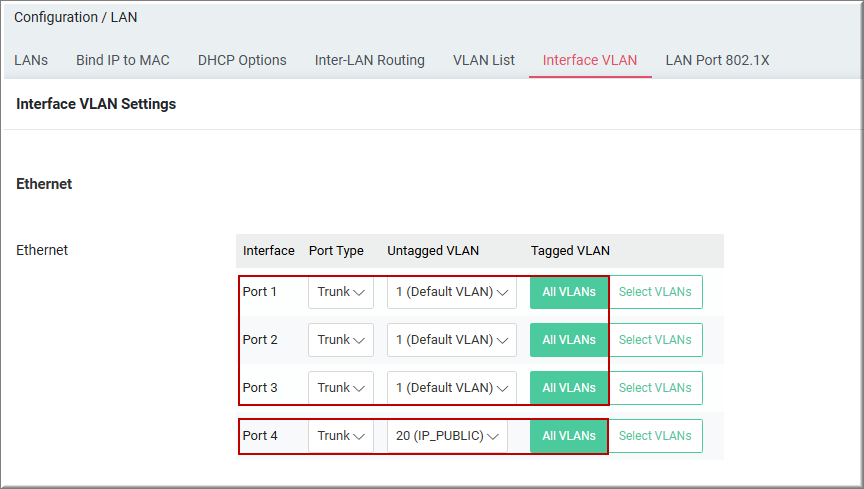

Vào configuration >> LAN, tại tab Interface VLAN

  • Port 1,2,4  >> Untagged VLAN chọn 1 (Default VLAN), dành cho mạng nội bộ
  • Port 4  >> Untagged VLAN chọn 20(IP_PUBLIC), dành nối với Server
  • Nhấn Apply

4. Sử dụng

  • Nối máy tính/ server/ switch vào Port 4 để nhận / đặt IP tĩnh và sử dụng

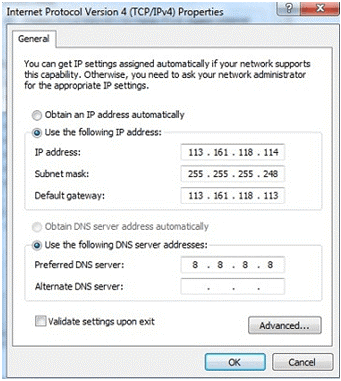

  • Trường hợp đặt IP tĩnh, trên máy tính bạn gán IP Public và trỏ IP gateway về router 113.161.118.113
