Dòng router Vigor của DrayTek cung cấp khả năng NAT port rất linh hoạt, gần như không hạn chế số lượng port và thiết bị cần NAT. Ví dụ sau minh họa khả năng này.

Hướng dẫn sau giúp bạn mở port để xem 10 đầu ghi camera từ xa chỉ với một thiết bị DrayTek và một đường truyền duy nhất, mà không cần thay đổi port trên đầu ghi. Vigor sẽ NAT từ port x bất kỳ sang port mặc định của đầu ghi.

Bước 1. Xác định các port cần NAT và địa chỉ IP của đầu ghi

Tham khảo hướng dẫn sử dụng của đầu ghi để xác định các thông tin trên.

  • Giả sử port cần NAT của camera 1 là TCP 80 và UDP 1000, địa chỉ IP của đầu ghi là 192.168.1.200.
  • Giả sử port cần NAT của camera 2 là TCP 81 và UDP 1001, địa chỉ IP của đầu ghi là 192.168.1.201.
  • …
  • Giả sử port cần NAT của camera 10 là 89 và 1009, địa chỉ IP của đầu ghi là 192.168.1.209.

Dựa vào thông tin trên, các đầu ghi chỉ khác nhau về địa chỉ IP, còn thông số port hoàn toàn giống nhau. Vì vậy, chỉ cần tạo 2 mục NAT cho cả 10 camera với 2 port trên. Sau khi cấu hình NAT, từ Internet có thể truy cập:

  • Đầu ghi thứ nhất qua địa chỉ tenmien.no-ip.org:80.
  • Đầu ghi thứ 2 qua địa chỉ tenmien.no-ip.org:81.
  • Đầu ghi thứ 10 qua địa chỉ tenmien.no-ip.org:89.

Bước 2. Đổi port quản lý router nếu bị trùng

Nếu port cần NAT trùng với các port router đang sử dụng, cần thay đổi port quản lý router. Mặc định, router DrayTek sử dụng các port 22,23, 80, 443. Nếu port máy chủ sử dụng không trùng với các port này, có thể bỏ qua bước này.

Ví dụ: cần NAT Web Server ra ngoài với port 80. Vì port này đã trùng với port của router, cần đổi port router sang port khác.

Vào System Maintenance >> Management, tại tab Service Control:

  • HTTP Port: mặc định 80; đổi thành port khác (ví dụ: 8080).
  • Nhấn Apply.

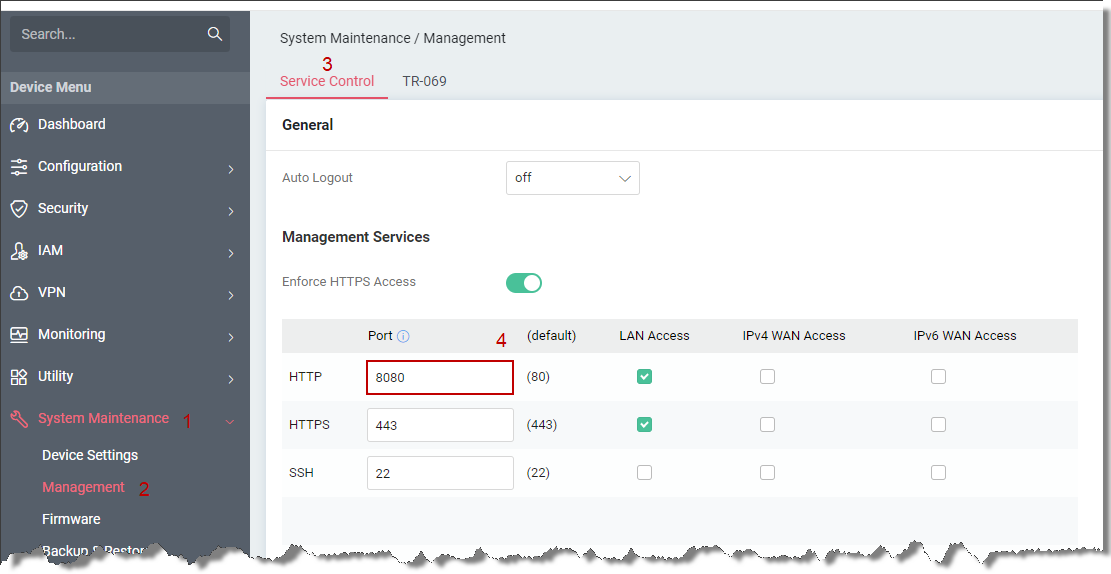

Thay đổi HTTP Port quản lý router

Thay đổi HTTP Port quản lý router

Lưu ý: Nếu đã đổi port đăng nhập web của router từ 80 thành 8080, khi đăng nhập vào router sau này phải thêm :8080. Ví dụ: trước khi đổi, đăng nhập bằng http://192.168.1.1; sau khi đổi, sử dụng http://192.168.1.1:8080.

Bước 3. Cấu hình NAT trên Vigor

Vào Configuration >> NAT, tại tab Port Redirection, nhấn Add để tạo profile mới.

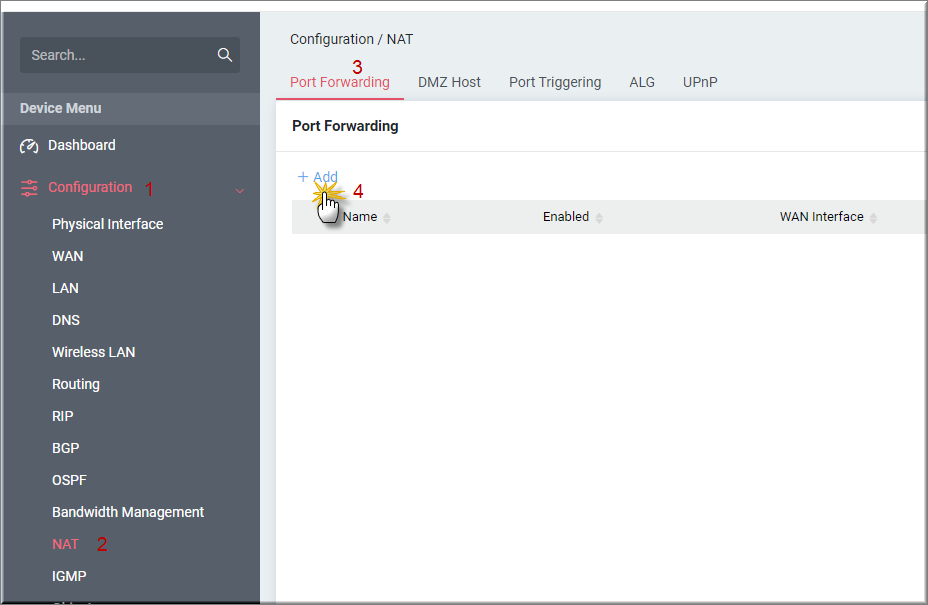

Tạo profile Port Redirection

Tạo profile Port Redirection

Cấu hình NAT cho giao thức TCP

  • Name: đặt tên dịch vụ.
  • Enabled: chọn ON.
  • WAN Interface: chọn WAN cần NAT (mặc định Any cho tất cả các WAN).
  • Source IP: các IP có thể truy cập máy chủ từ bên ngoài (mặc định là Any).
  • Private IP: chọn Range.
  • IP: nhập dãy địa chỉ IP máy chủ (ví dụ: 192.168.1.201 - 192.168.1.209).
  • Protocol: chọn TCP.
  • Public Port: port bên ngoài dùng để truy cập máy chủ cần NAT. Chỉ cần nhập port cho camera đầu tiên; các port sẽ được tính tương ứng với dãy IP cần NAT (ví dụ: cần NAT port 80).
  • Private Port: port máy chủ đang sử dụng (ví dụ: 80).
  • Nhấn Apply.

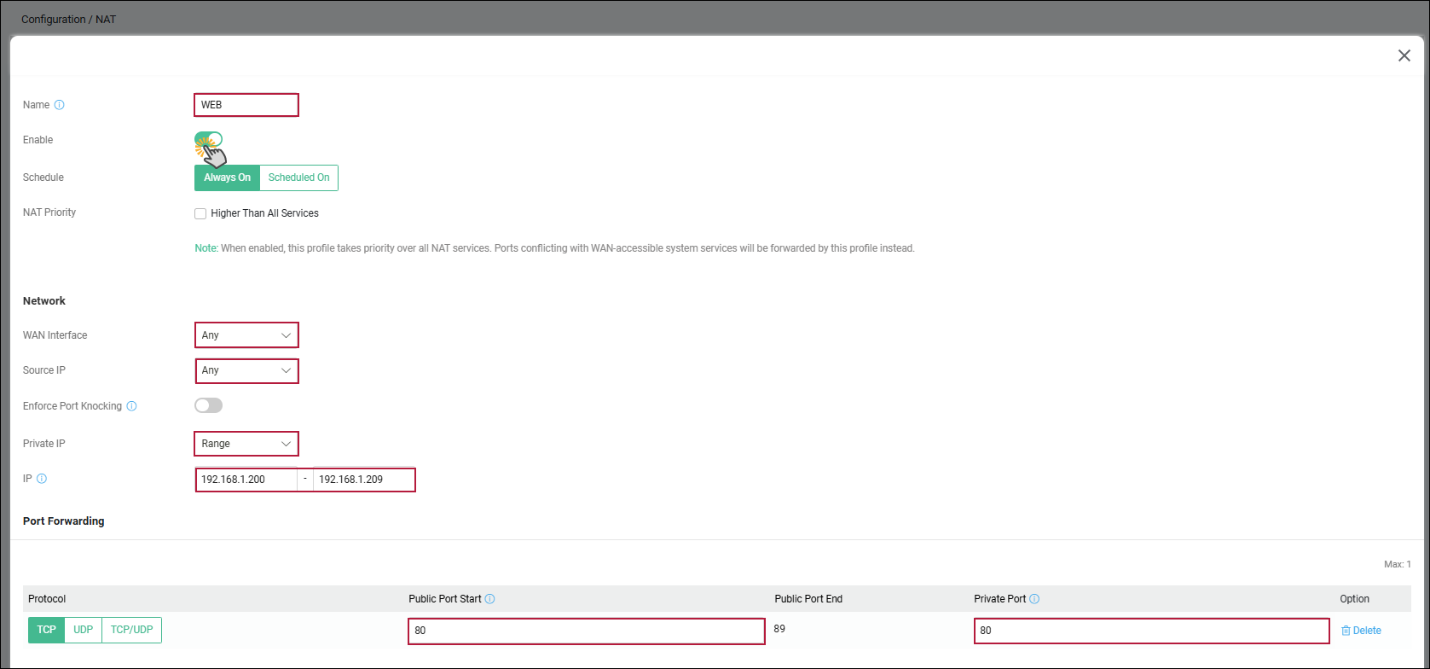

Thiết lập Port Redirection cho TCP

Thiết lập Port Redirection cho TCP

Cấu hình NAT cho giao thức UDP

Vào Configuration >> NAT, tại tab Port Redirection, nhấn Add để tạo index 2.

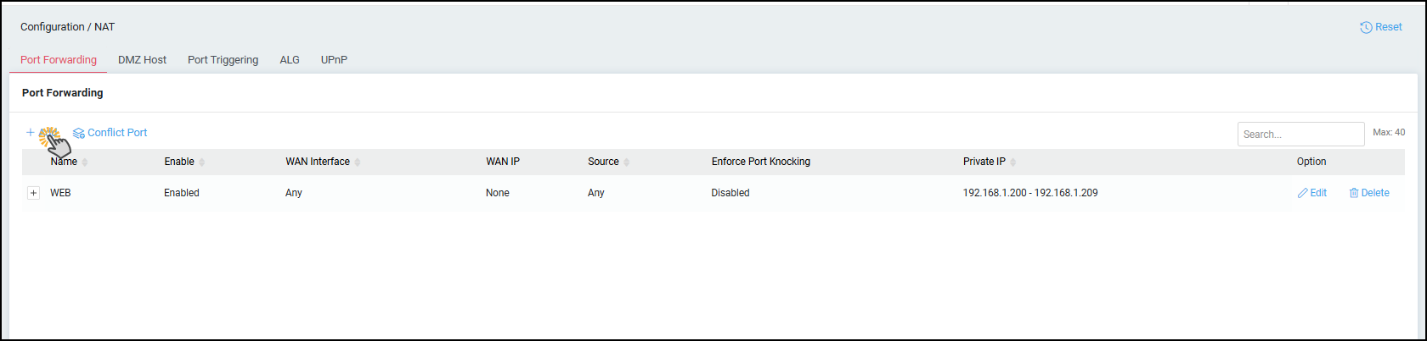

Tạo thêm mục Port Redirection

Tạo thêm mục Port Redirection

Thực hiện tương tự, chỉ có 1 chút thay đổi ở các thông số sau:

  • IP: từ 192.168.1.200 - 192.168.1.209.
  • Protocol: chọn UDP.
  • Public Port: 1000-1009.
  • Private Port: 1000.

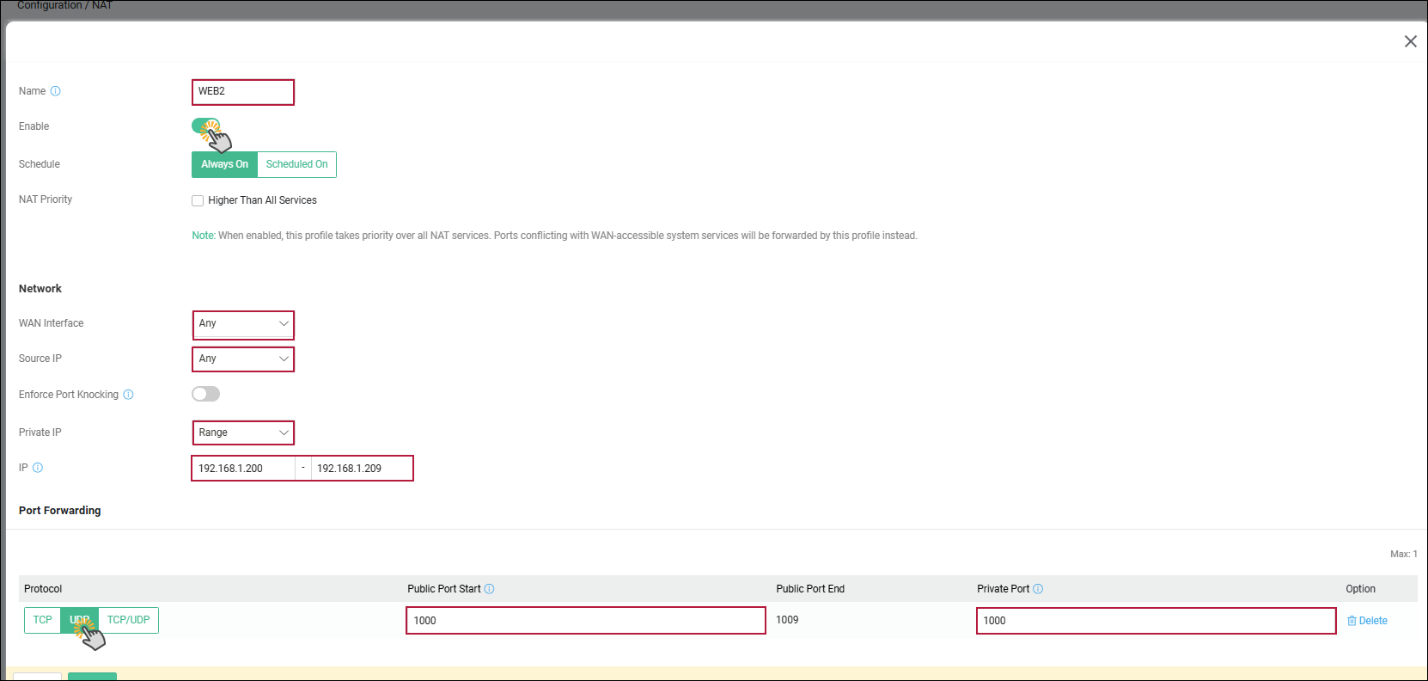

Thiết lập Port Redirection cho UDP

Thiết lập Port Redirection cho UDP

Truy cập camera từ Internet

Khi sử dụng phần mềm xem camera qua Internet, nhập thông tin như sau:

Camera1:

  • Tenmien.no-ip.org cho phần Camera IP.
  • 80 cho camera thứ nhất.
  • 1000 cho camera thứ nhất.

Thực hiện tương tự để xem tất cả các camera còn lại.
