A. Trên Router DrayTek - Site Văn Phòng (Dial- In)

Chuẩn bị:

Trong trường hợp trụ sở chính không có IP tĩnh (thuê từ nhà cung cấp dịch vụ), có thể đăng kí dịch vụ tên miền động DrayDDNS của DrayTek.

https://www.anphat.vn/quan-ly-thiet-bi-system-maintenance/huong-dan-kich-hoat-va-su-dung-drayddns

1. Kích hoạt dịch vụ VPN PPTP trên DrayTek DrayOS

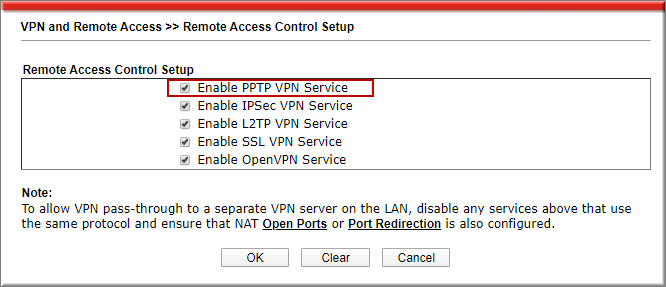

Vào VPN and Remote Access>> Remote Access Control

  •  Check “Enable PPTP VPN Service”
  •  Nhấn OK

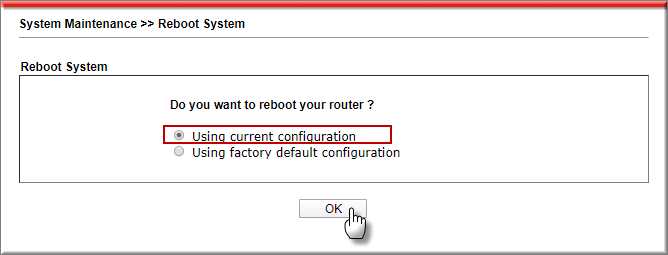

  • Nhấn OK để reboot lại thiết bị

2.  Cấu hình VPN trên router DrayTek - Site Văn Phòng (Dial- in)

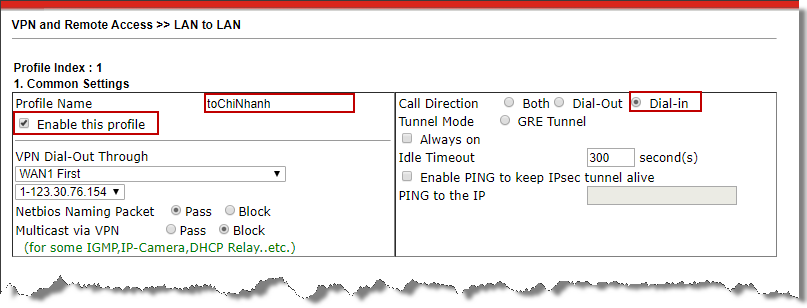

Vào VPN and Remote Access>> LAN to LAN, nhấn index tạo profile VPN

  • Tại Commont Settings
    • Check Enable this Profile
    • Profile Name: Đặt tên Profile
    • Call Direction: Chọn Dial- IN

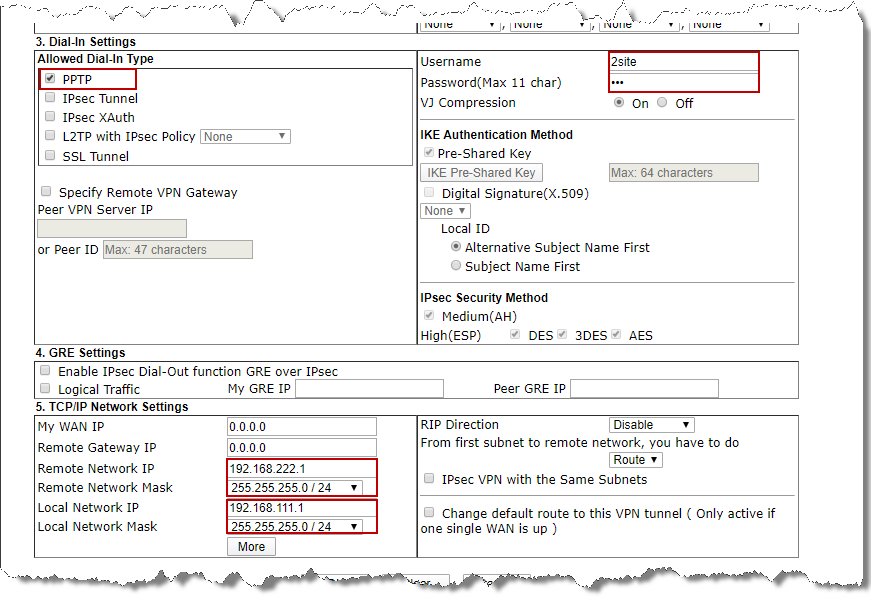

  • Tại Dial- In Settings
    • Allow Type VPN: Chọn PPTP
    • Username: Điền Username cho phép VPN site to Site
    • Password: Điền Password xác thục VPN Site to Site
  • Tại TCP/IP Network Settings
    • Remote Network: Điền lớp mạng đầu xa (192.168.222.1/24)
    • Local Network: Điền lớp mạng nội bộ (192.168.111.1/24)
  • Nhấn OK

B.  Trên APTEK L300- Site chi nhánh/ kho

1. cấu hình L300 kết nối internet: tham khảo hướng dẫn : https://www.anphat.vn/l300/huong-dan-su-dung-nhanh-aptek-l300-ket-noi-3g/4g

2. Đổi lớp mạng trên L300

Đổi lớp mạng LAN L300 thành lớp mạng mong muốn, ví dụ (192.168.222.1/24)

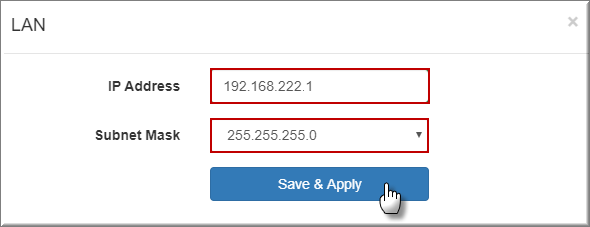

Vào Advanced Settings >> LAN

  •  IP Address: điền IP lớp mạng cần đổi (ví dụ 192.168.222.1)
  •  Subnet Mask: chọn subnet Mask /24 = 255.255.255.0
  •  Nhấn Save & Apply

3.  cấu hình VPN Trên L300 - Site chi nhánh/ kho (Dial- out)

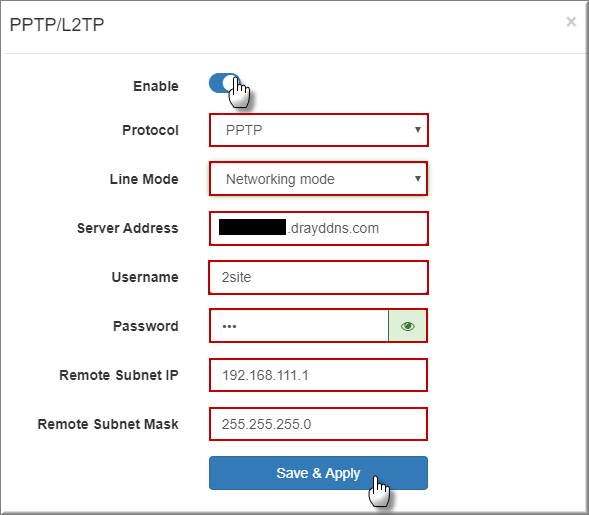

Vào Advanced Settings >> PPTP/ L2TP

  • Chọn Enable
  • Protocol: chọn PPTP
  • Line mode: chọn Networking mode
  • Server Address: điền IP WAN hoặc tên miền Server.
  • Username/ Password: điền Username/ Password VPN đã khai báo trên DrayTek
  • Remote Subnet IP/ Subnet Mask: điền lớp mạng đầu xa (ví dụ: 192.168.111.1/24)
  • Nhấn OK



C. Kiểm tra kết nối VPN

1. Trên Router DrayTek

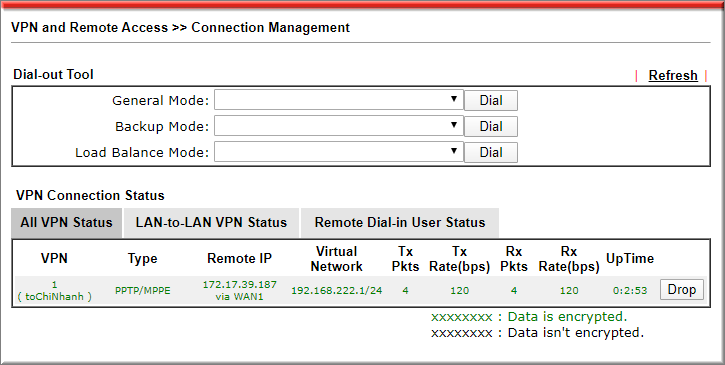

Vào VPN and Remote Access >> Connection Management, đã thấy có kết nối.

2. Trên L300

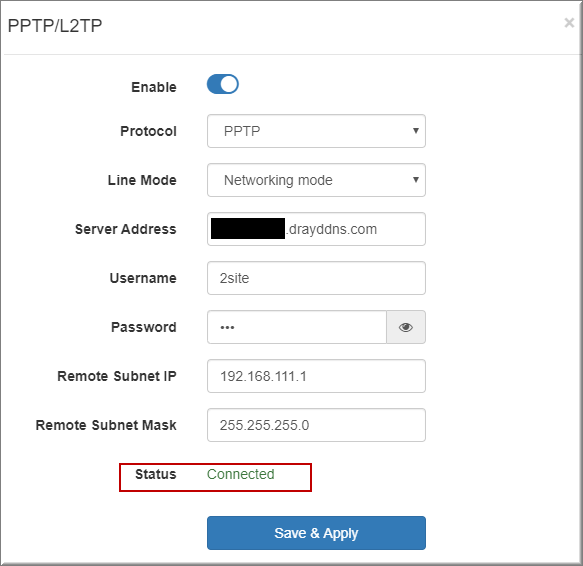

Vào Advanced Settings >> PPTP/ L2TP, mục Status đã báo connected

3. Ping IP router server đầu xa

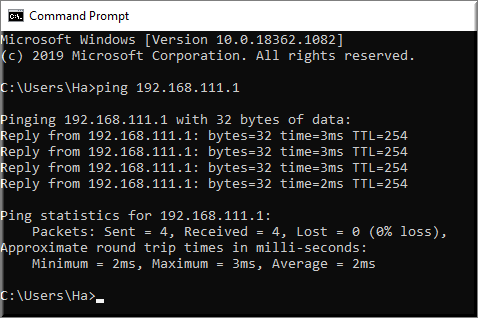

Máy tính kết nối L300, thực hiện ping IP router đầu xa:
