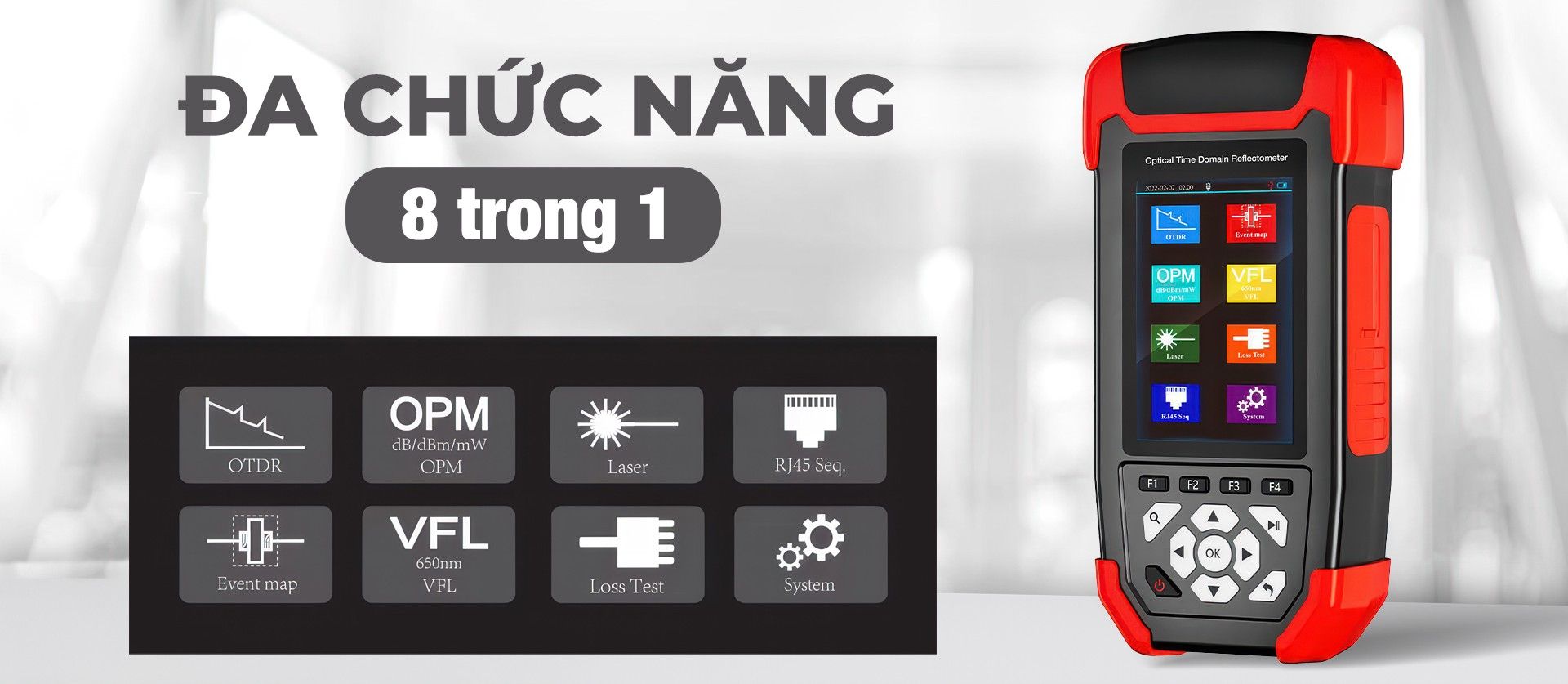

NOYAFA NF-981

OTDR - Kiểm tra , phân tích và xử lý sự cố trên mạng cáp quang

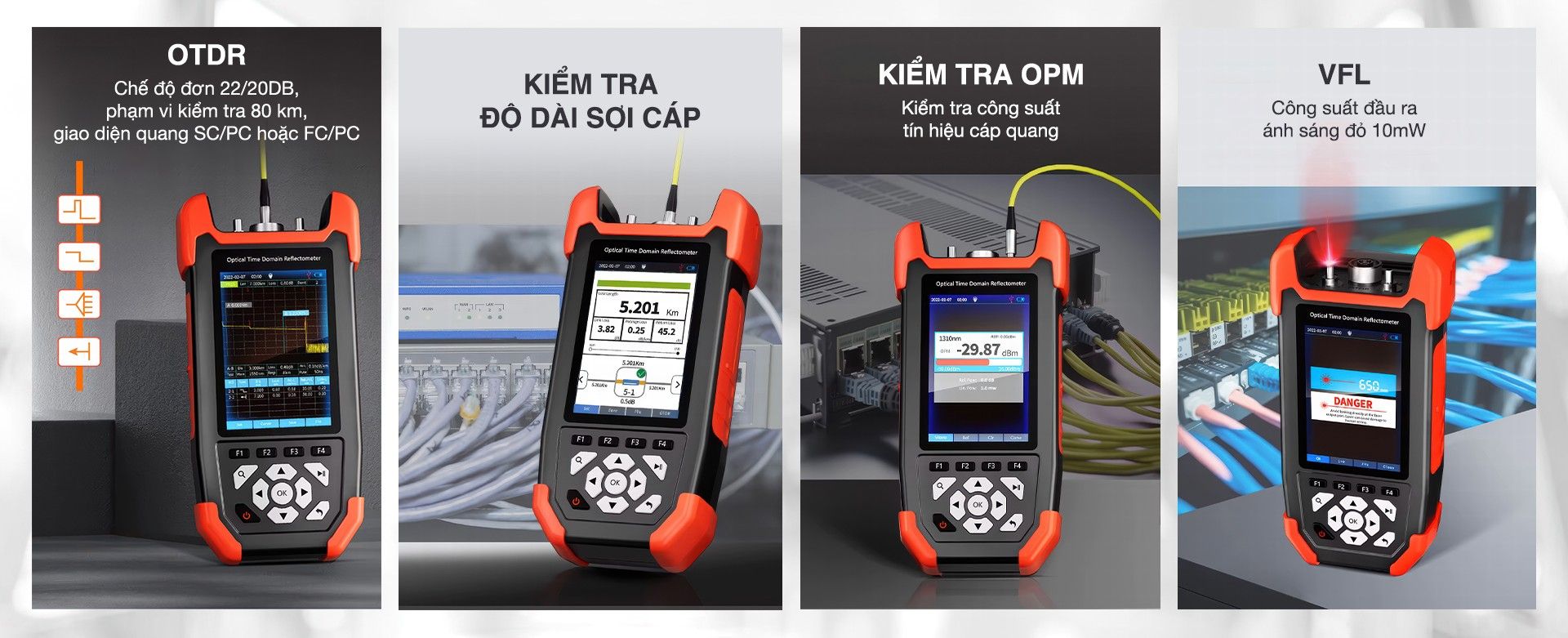

Tính năng OTDR cho phép kiểm tra, phân tích và xử lý sự cố mạng cáp quang một cách nhanh chóng và chính xác. NF-981 có khả năng đo xác định chiều dài tuyến cáp lên đến 60km trên sợi quang đơn SMF chuẩn SM G.652, bước sóng 1310/1550nm, độ rộng xung 5ns ~ 10µs với dải tần động 24dB/22dB.

OTDR giúp phát hiện và định vị chính xác các điểm đứt gãy hoặc uốn cong quá mức gây suy hao tín hiệu; đo mức suy hao quang trên toàn tuyến hoặc tại các vị trí cụ thể như mối hàn, connector và adapter; đồng thời đo mức suy hao xung phản xạ (ORL) để đánh giá chất lượng đường truyền. Với độ chính xác ±(1m + khoảng lấy mẫu + 0,005% × phạm vi đo), dung sai suy hao ±0.2dB và dung sai phản xạ ±3dB, NOYAFA NF-981 mang lại báo cáo kết quả dưới dạng đồ họa trực quan, hỗ trợ kỹ thuật viên xử lý sự cố hiệu quả.

OPM - Đo công suất quang

Tính năng OPM (Optical Power Meter) của NOYAFA NF-981 cho phép đo chính xác công suất tín hiệu quang và kiểm tra suy hao trên các tuyến cáp hoặc thiết bị quang. NF-981 hỗ trợ dải bước sóng rộng từ 800 ~ 1700nm, đo công suất từ -50dBm đến +26dBm với sai số chỉ ±5%, đáp ứng tốt nhiều ứng dụng thi công và bảo trì mạng quang.

NF-981 cũng được hiệu chuẩn sẵn tại 8 bước sóng chuẩn (850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625nm), giúp đảm bảo độ chính xác cao khi đo trên các hệ thống khác nhau. Ngoài chế độ đo liên tục (CW), thiết bị còn nhận diện tín hiệu nhấp nháy ở các tần số 270Hz, 330Hz, 1kHz và 2kHz để dễ dàng xác định nguồn phát.

VFL - Dò lỗi quang

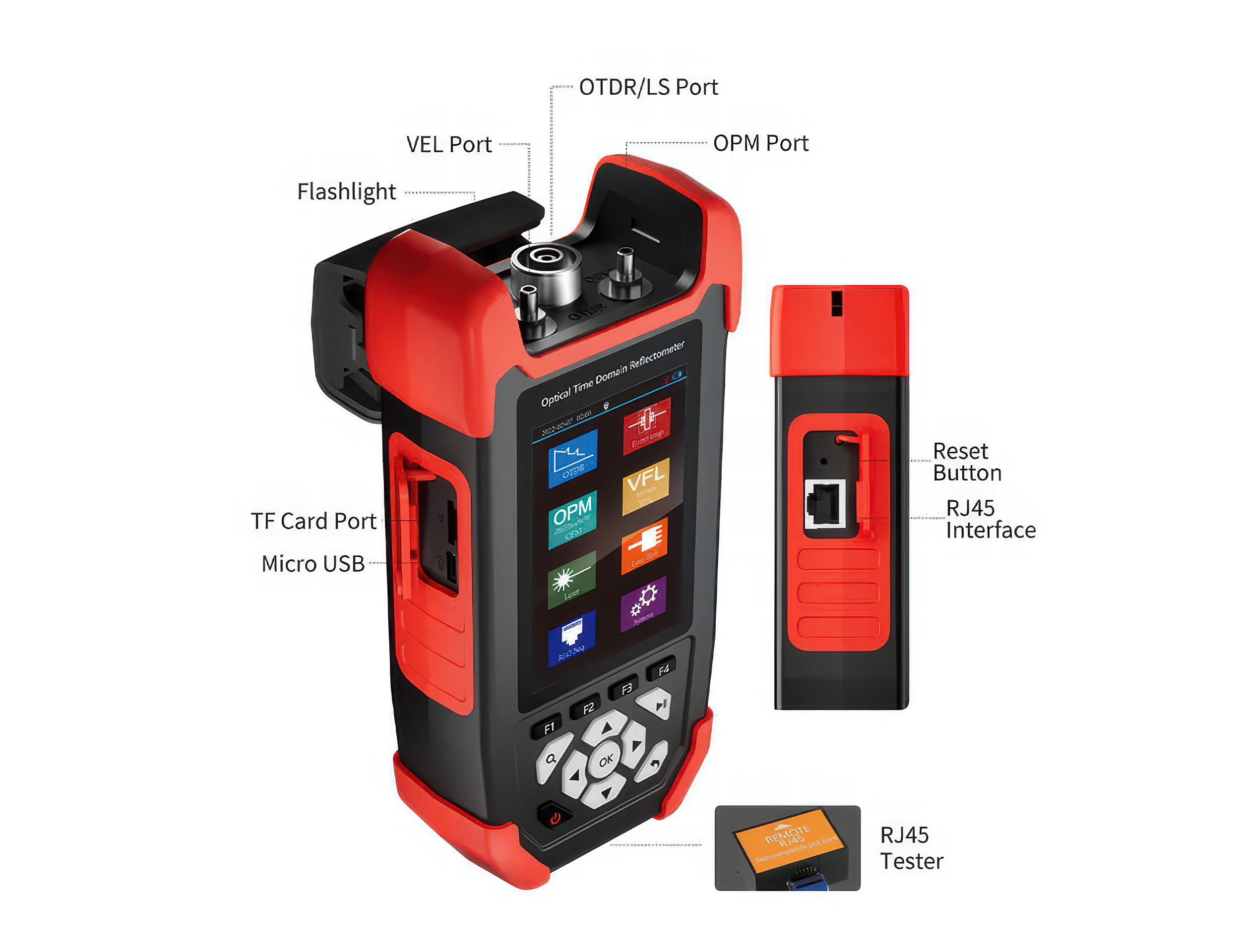

Tính năng dò lỗi quang (VFL - Visual Fault Locator) cho phép dò tìm nhanh chóng và trực quan các lỗi trên sợi quang như đứt gãy, uốn cong hoặc mối nối kém chất lượng. NF-981 sử dụng nguồn laser đỏ với bước sóng 650nm (±20nm), công suất phát 10mW, giúp tín hiệu ánh sáng dễ dàng xuyên qua lớp vỏ bảo vệ và hiển thị rõ vị trí lỗi dọc tuyến cáp. VFL hỗ trợ các chế độ phát liên tục (CW) và nhấp nháy ở tần số 1Hz hoặc 2Hz, giúp kỹ thuật viên dễ dàng nhận diện và định vị sự cố. Với khả năng tương thích các loại đầu nối FC/SC/ST (kèm adapter chuyển đổi), NF-981 mang đến sự tiện lợi và linh hoạt khi kiểm tra nhiều loại hạ tầng mạng quang khác nhau.

LS - Nguồn sáng

Tính năng LS (Light Source) cung cấp nguồn sáng ổn định để đạt được sự chính xác cao khi đo suy hao cáp quang. NF-981sử dụng diode laser FPLD (Fabry–Perot Laser Diode) phát ở hai bước sóng 1310nm và 1550nm, phù hợp với tiêu chuẩn sợi quang đơn mode, đảm bảo khả năng mô phỏng chính xác tín hiệu truyền dẫn thực tế. Công suất đầu ra từ 2 ~ 5dBm cùng độ ổn định ±0,5dB (sau 15 phút ổn định nhiệt) giúp duy trì kết quả đo đáng tin cậy trong suốt quá trình kiểm tra. Các chế độ phát ở tần số 270Hz, 330Hz, 1kHz và 2kHz, cho phép kết hợp với chức năng đo công suất quang (OPM) để định lượng suy hao và kiểm tra liên tục chất lượng đường truyền.

Đo kiểm cáp mạng RJ45. Ngoài các chức năng đo kiểm cáp quang, NOYAFA NF-981 còn trang bị kiểm tra cáp mạng RJ45, bao gồm việc xác định trạng thái kết nối, đo chiều dài cáp và phát hiện các sự cố như ngắn mạch hoặc đứt cáp.

Pin Lithium dung lượng cao. NOYAFA NF-981 được trang bị pin sạc dung lượng 4000mAh, hỗ trợ thời gian Standby lên đến hơn 20 giờ và khoảng 12 giờ khi hoạt động liên tục, đáp ứng tốt nhu cầu làm việc liên tục trong ngày. Thiết kế pin sạc tích hợp không chỉ mang lại sự cơ động khi làm việc tại hiện trường mà còn giúp kỹ thuật viên duy trì công việc liên tục mà không phụ thuộc vào nguồn điện cố định.

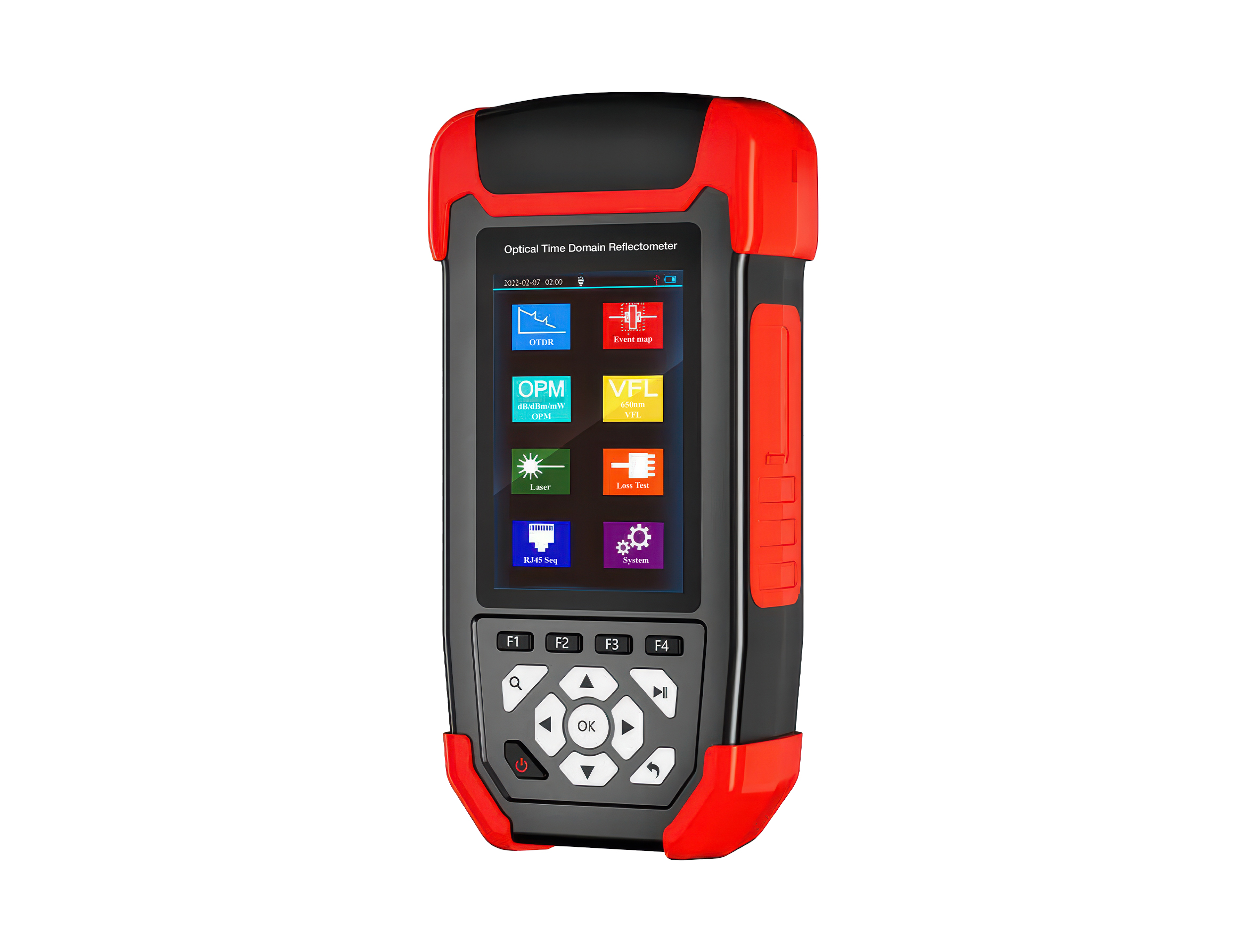

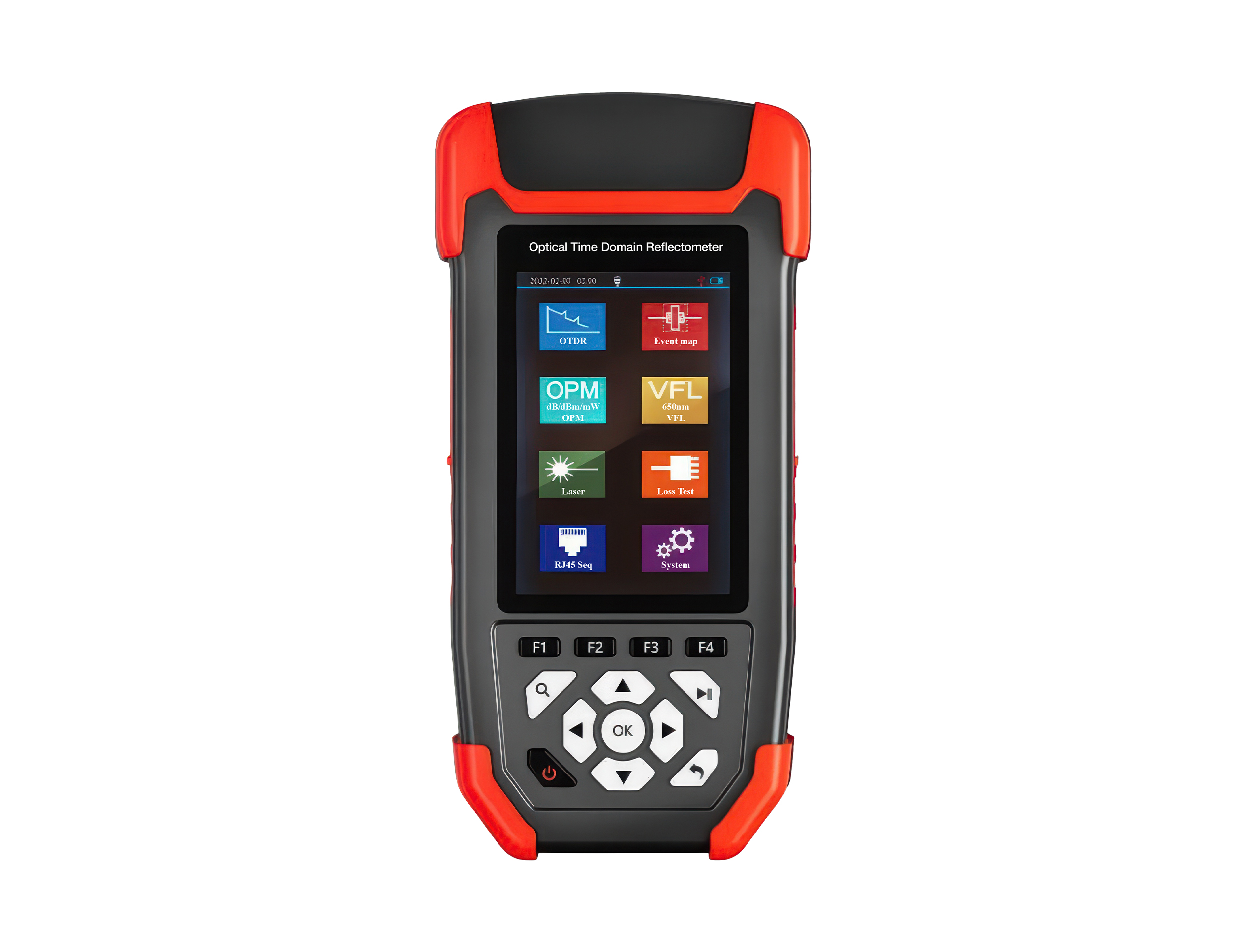

Màn hình LCD màu 3,5 inch. Màn hình hiển thị sắc nét cung cấp thông tin chi tiết về các phép đo và kết quả kiểm tra, giúp người dùng dễ dàng theo dõi và phân tích dữ liệu.

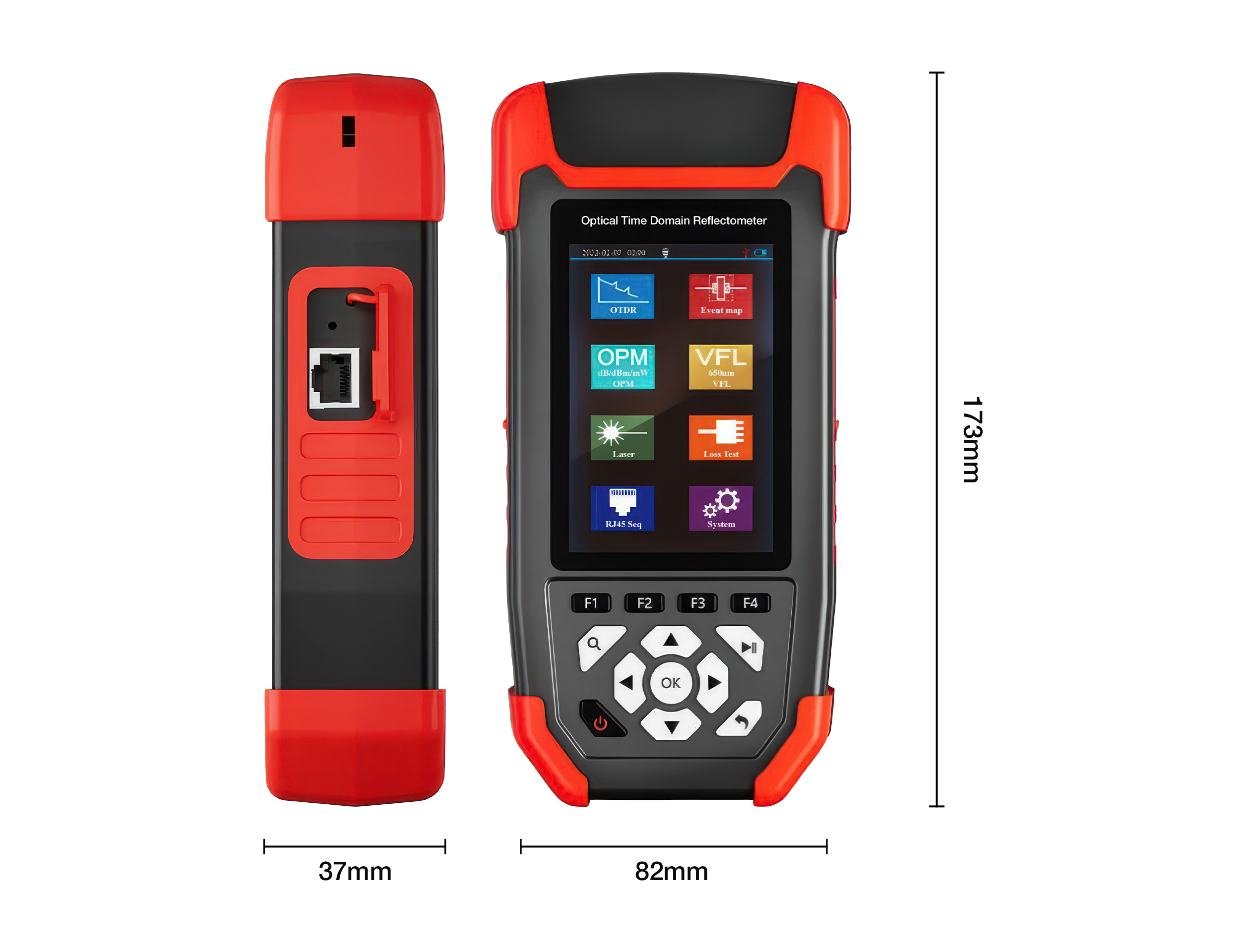

Thiết kế nhỏ gọn nhẹ. Với kích thước 173 x 82 x 37 mm và trọng lượng chỉ 350g, NF-981 dễ dàng mang theo sử dụng trong các môi trường làm việc khác nhau.
