Phiên bản VigorConnect mới đây của DrayTek đã bổ sung thêm tính năng quản lý tập trung với các VigorSwitch. Những tính năng quản lý tập trung của VigorConnect trên VigorSwitch bao gồm xem tình trạng VigorSwitch, cấu hình VLAN hoặc cấu hình PoE cho VigorSwitch. Sau đây là hướng dẫn kết nối và cấu hình VLAN trên VigorSwitch với VigorConnect.

A. Hướng dẫn kết nối.

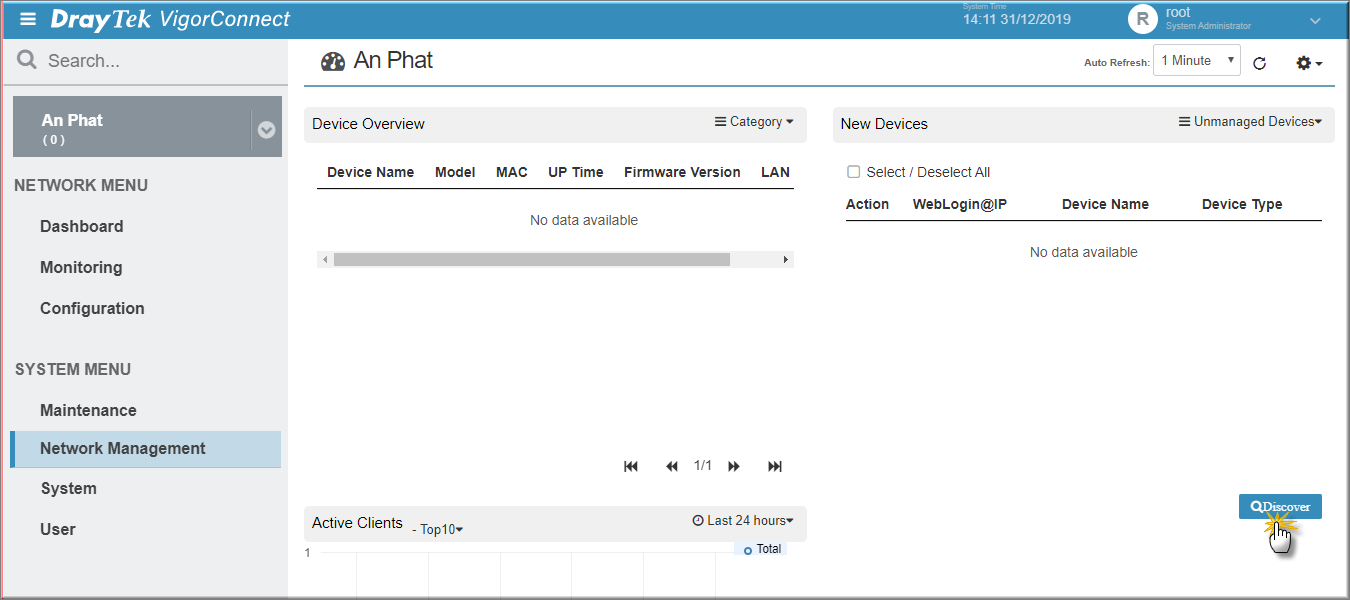

1. Vào Root Network>> Chọn Group, chọn "Discover" để tìm danh sách các thiêt bị trong hệ thống

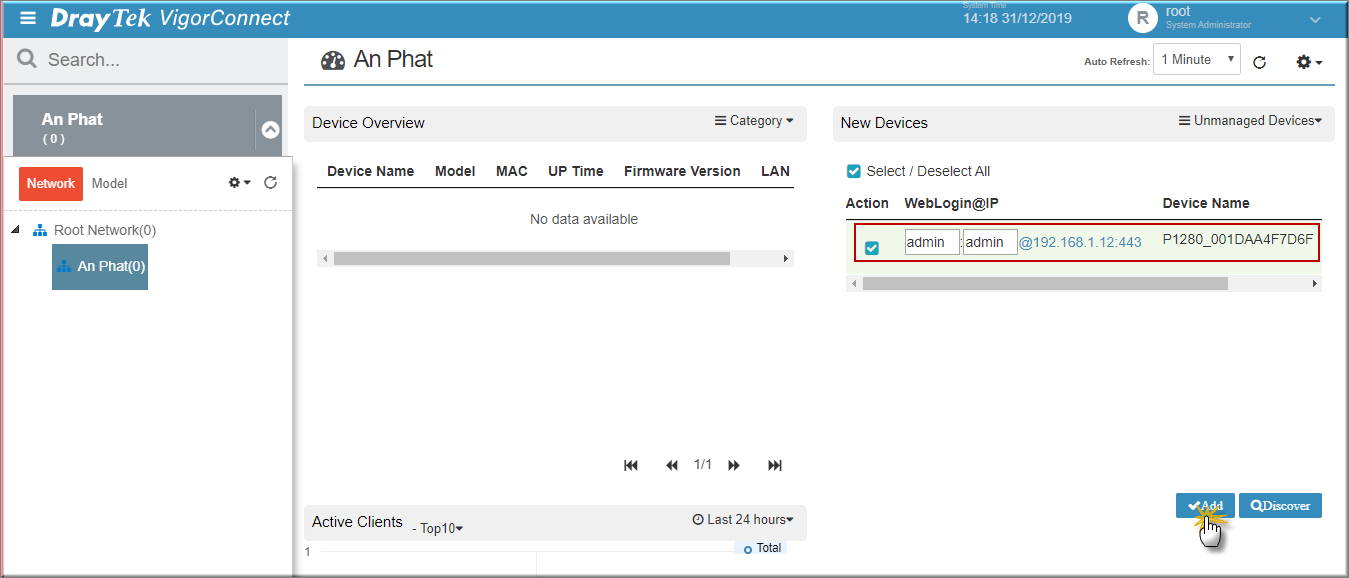

2. Add thiết bị, chọn thiết bị >> nhấn “Add”

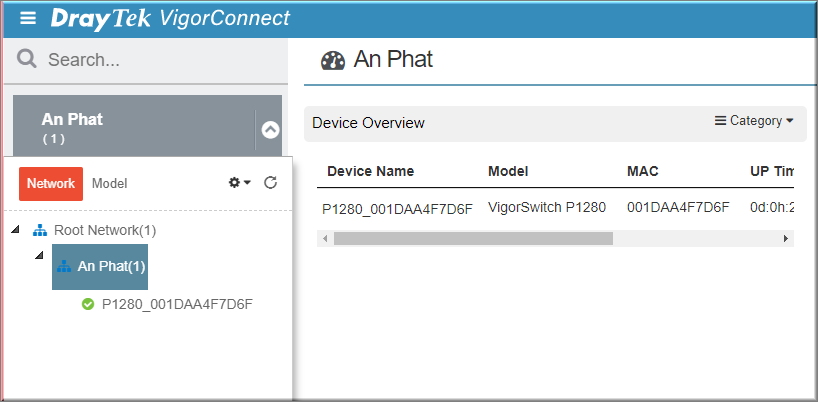

3. Kiểm tra trạng thái kết nối

B. Cấu hình VLAN trên VigorSwitch

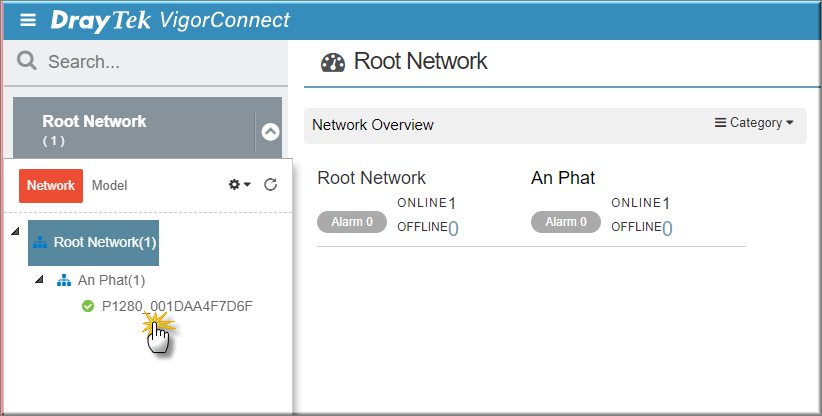

1. Chọn Switch để vào giao diện cấu hình

2. Cấu hình VLAN

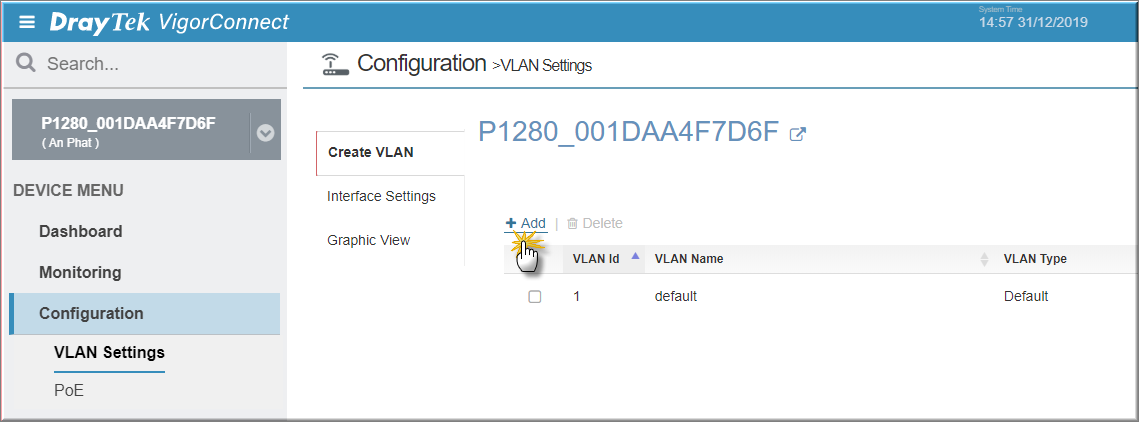

  • Vào Configuration>>VLAN Settings >>Create VLAN, nhấn "Add" để tạo thêm VLAN mới.

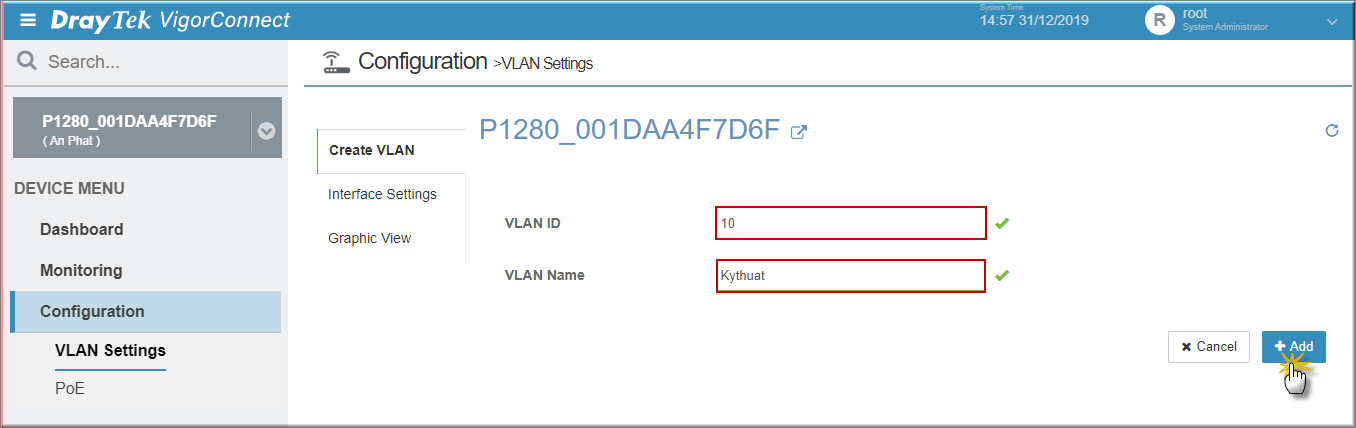

  • Điền VLAN ID/ VLAN name >> nhấn “Add”, chờ vài giây để áp dụng

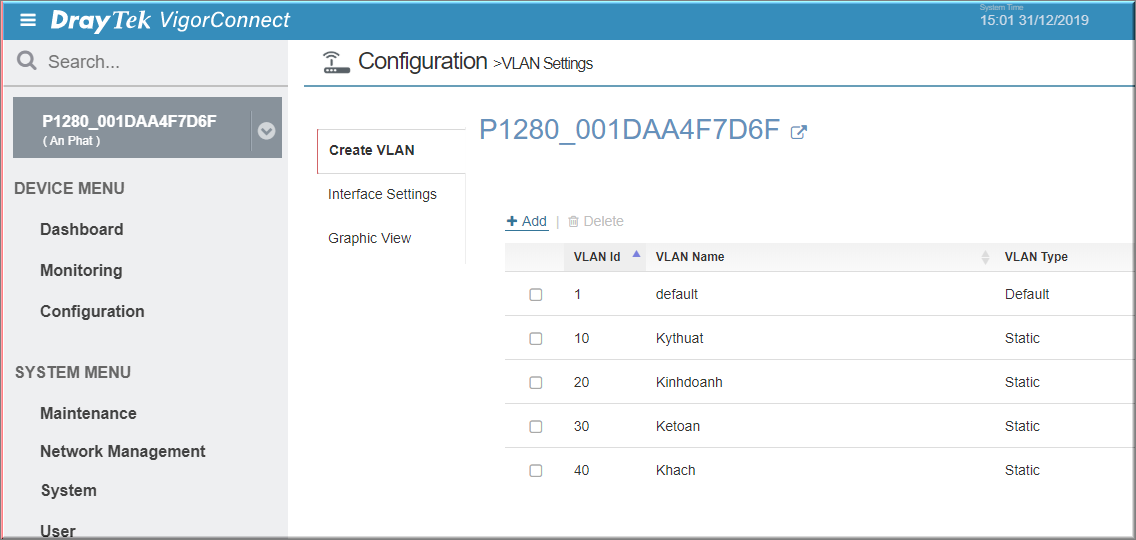

  • Thực hiện tương tự cho các VLAN còn lại

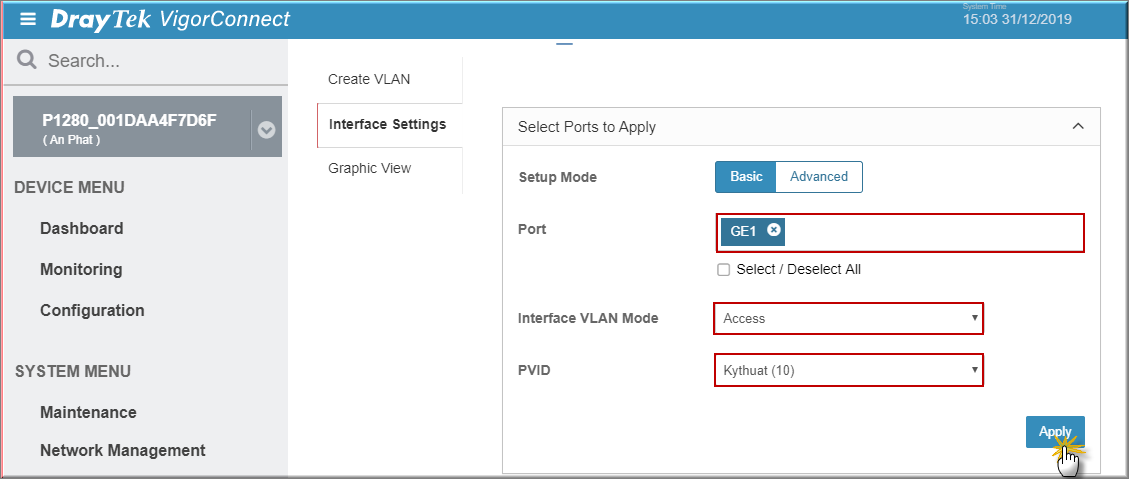

  • Vào Configuration>>VLAN Settings >> Interface Settings
    Port       :Chọn Port cần cấu hình
    Interface VLAN mode     :Chọn Port Mode
    PVID      :Chọn VLAN ID đã tạo
    + Nhấn Apply

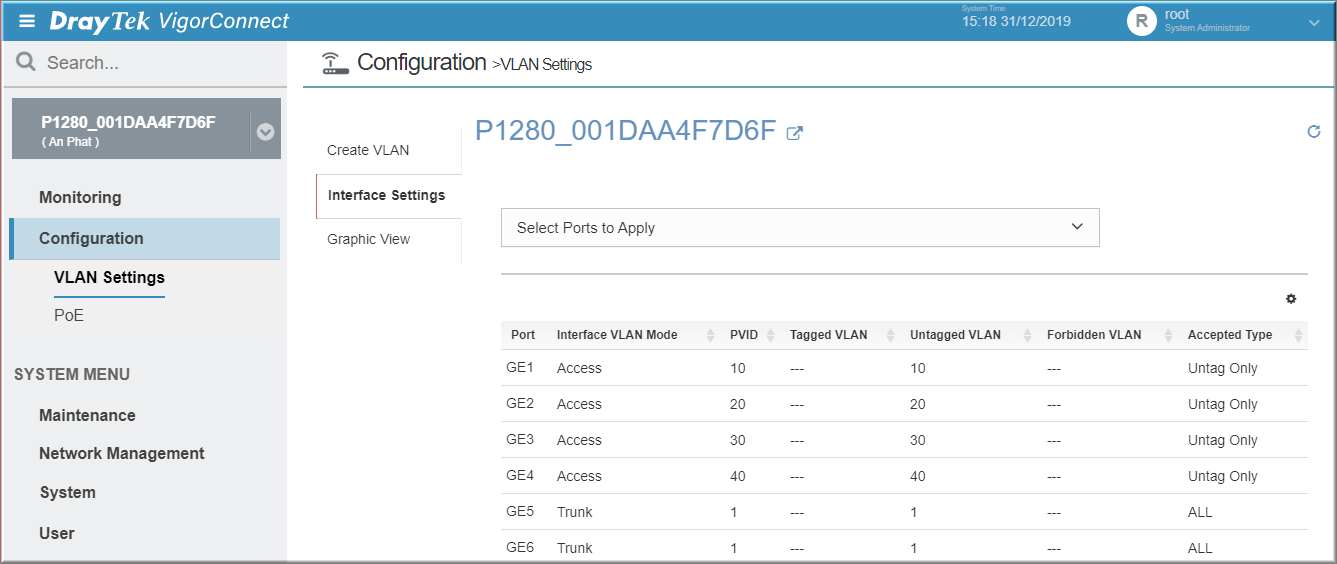

  • Thực hiện tương tự cho các port còn lại

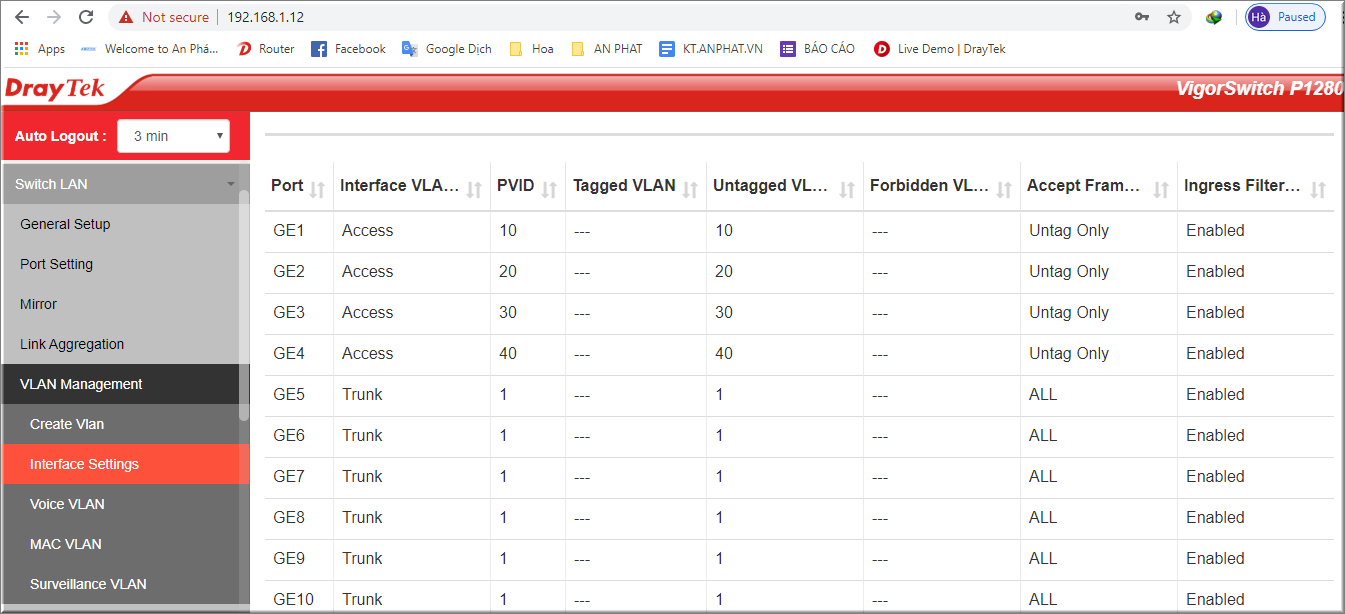

  • Vào giao diện switch để kiểm tra lại cấu hình VLAN đã được áp dụng

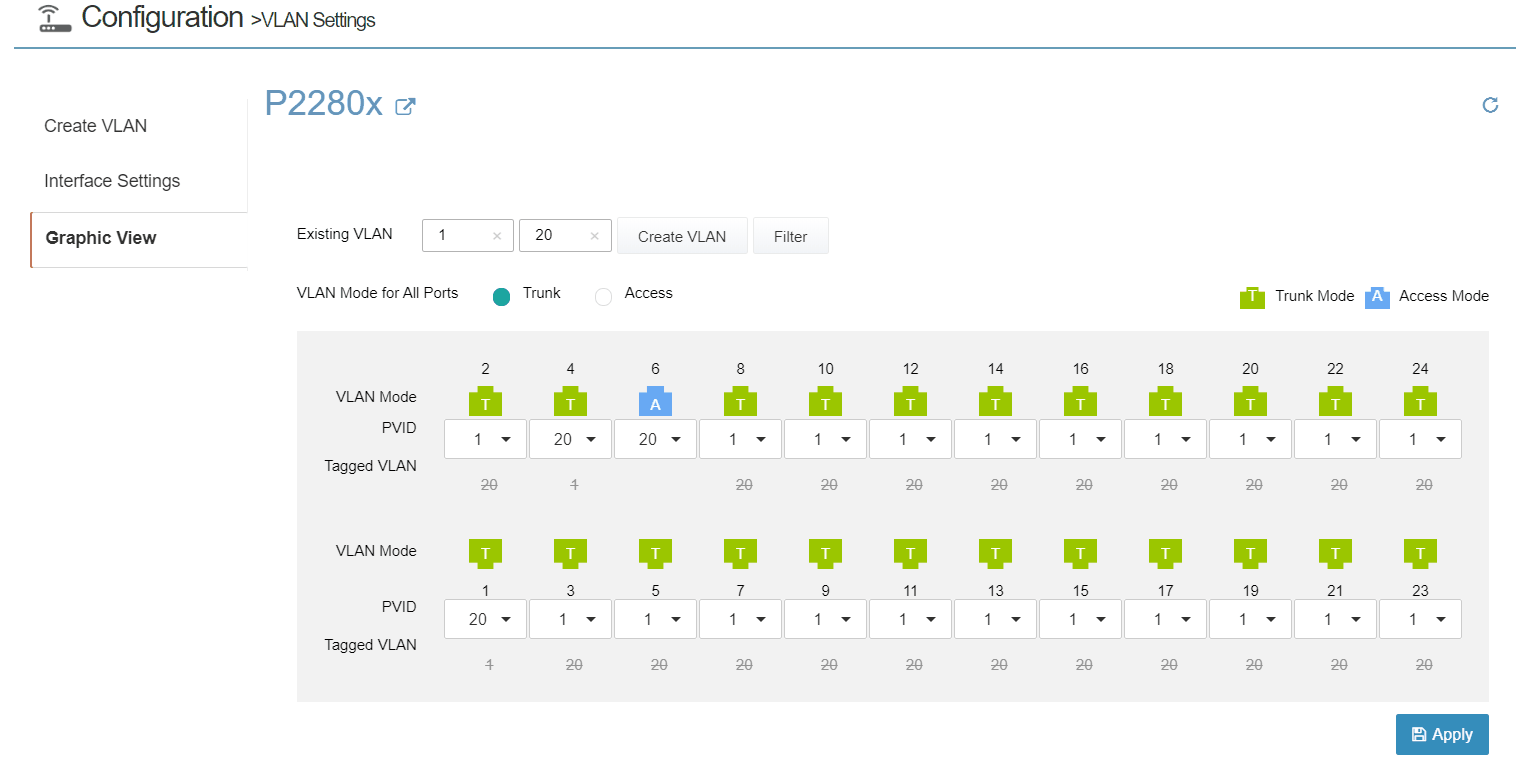

  • Ngoài ra, cũng có thể cấu hình thông qua Graphic View
