Hikvision DS-3WF0EC-5ACT(B)
Wireless Bridge chuyên cho thang máy, kết nối điểm-điểm (PtP), Wi-Fi AC 867 Mbps, cự ly truyền dẫn 500m, chuẩn bảo vệ IP55

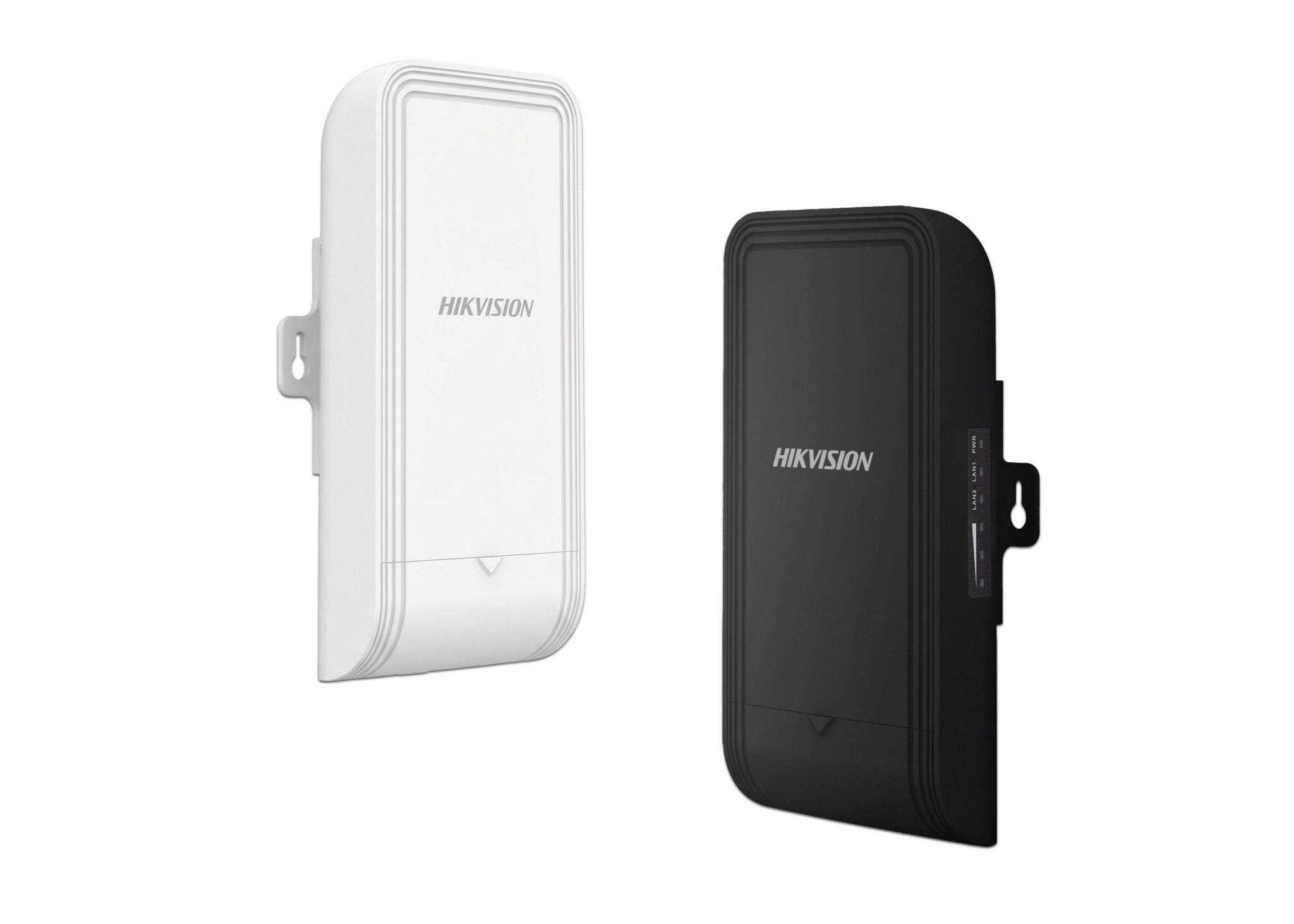

Hikvision DS-3WF0EC-5ACT(B) là bộ Wireless Bridge được thiết kế chuyên cho giải pháp kết nối không dây trong thang máy, nơi mà việc triển khai cáp Ethernet gặp nhiều khó khăn do không gian hạn chế và kết cấu cơ khí phức tạp.
Cơ chế hoạt động của DS-3WF0EC-5ACT(B) theo mô hình điểm-điểm (PtP) với cự ly truyền dẫn lên đến 500 m. Chuẩn Wi-Fi 802.11ac, tốc độ 867 Mbps trên băng tần 5GHz giúp đáp ứng hiệu quả nhu cầu kết nối camera PTZ, màn hình hiển thị 4K trong thang máy tại các cao ốc, trung tâm thương mại.
Đặc tính kỹ thuật
- Băng tần 5GHz (chuẩn 802.11/a/n/ac)
- Tốc độ tối đa 867 Mbps
- Point to Point, cự ly truyền dẫn đến 500 mét
- Ăng-ten tích hợp 8 dBi, góc mở 50°
- 2 × 10/100 Mbps RJ45 ports
- Độ bền chuẩn IP55 (Chống bụi, chống nước)
- Nguồn: 802.3af/at PoE Input, 802.3 af PoE Output
- Nhiệt độ hoạt động -30°C đến 65°C

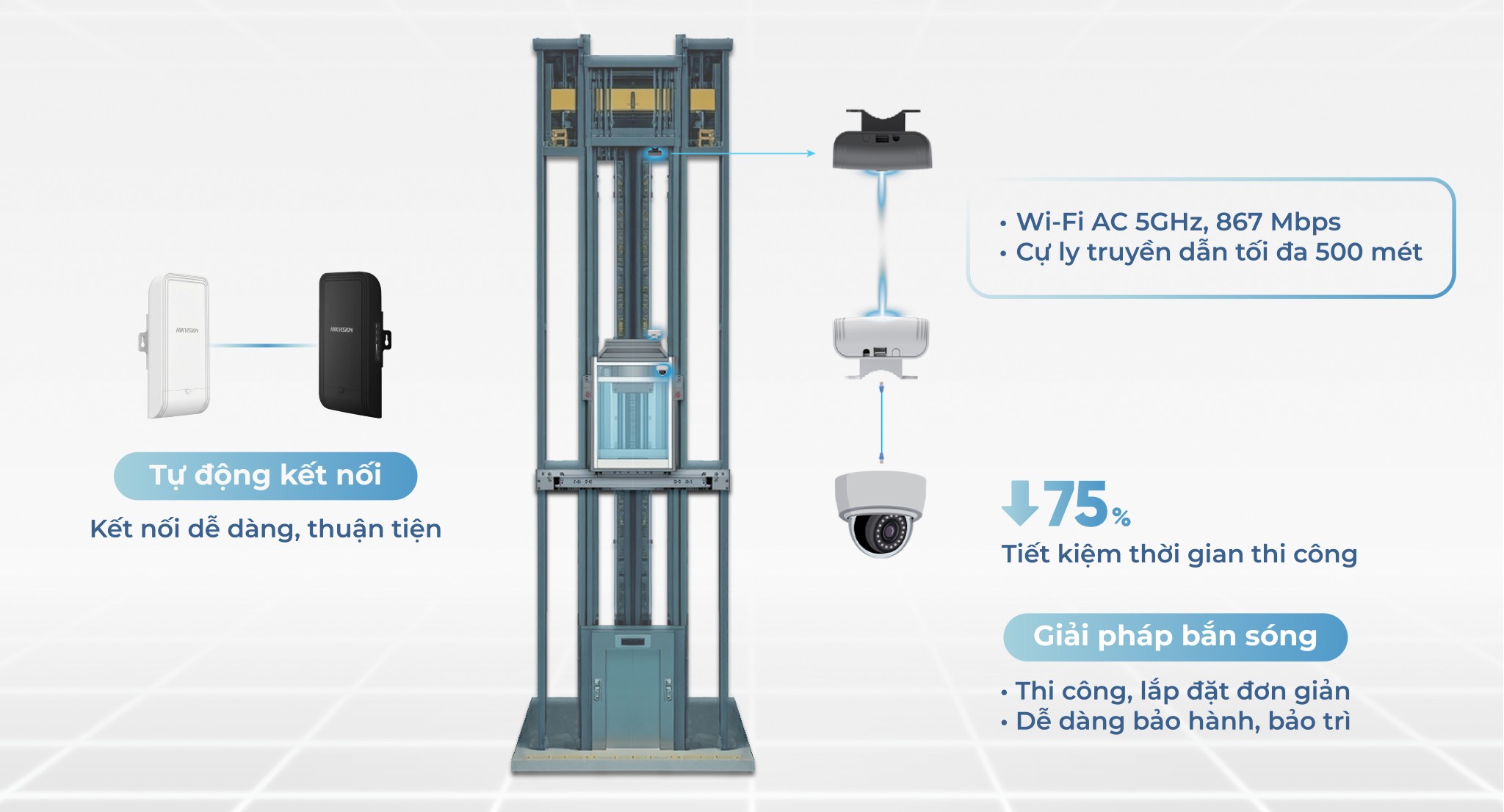

Kết nối ổn định, tối ưu cho môi trường thang máy
DS-3WF0EC-5ACT(B) hoạt động trên băng tần 5GHz, tốc độ truyền tải dữ liệu đến 867 Mbps, đáp ứng yêu cầu kết nối tốc độ cao từ camera PTZ, màn hình hiển thị 4K về switch trung tâm.
Cấu hình sẵn, triển khai nhanh

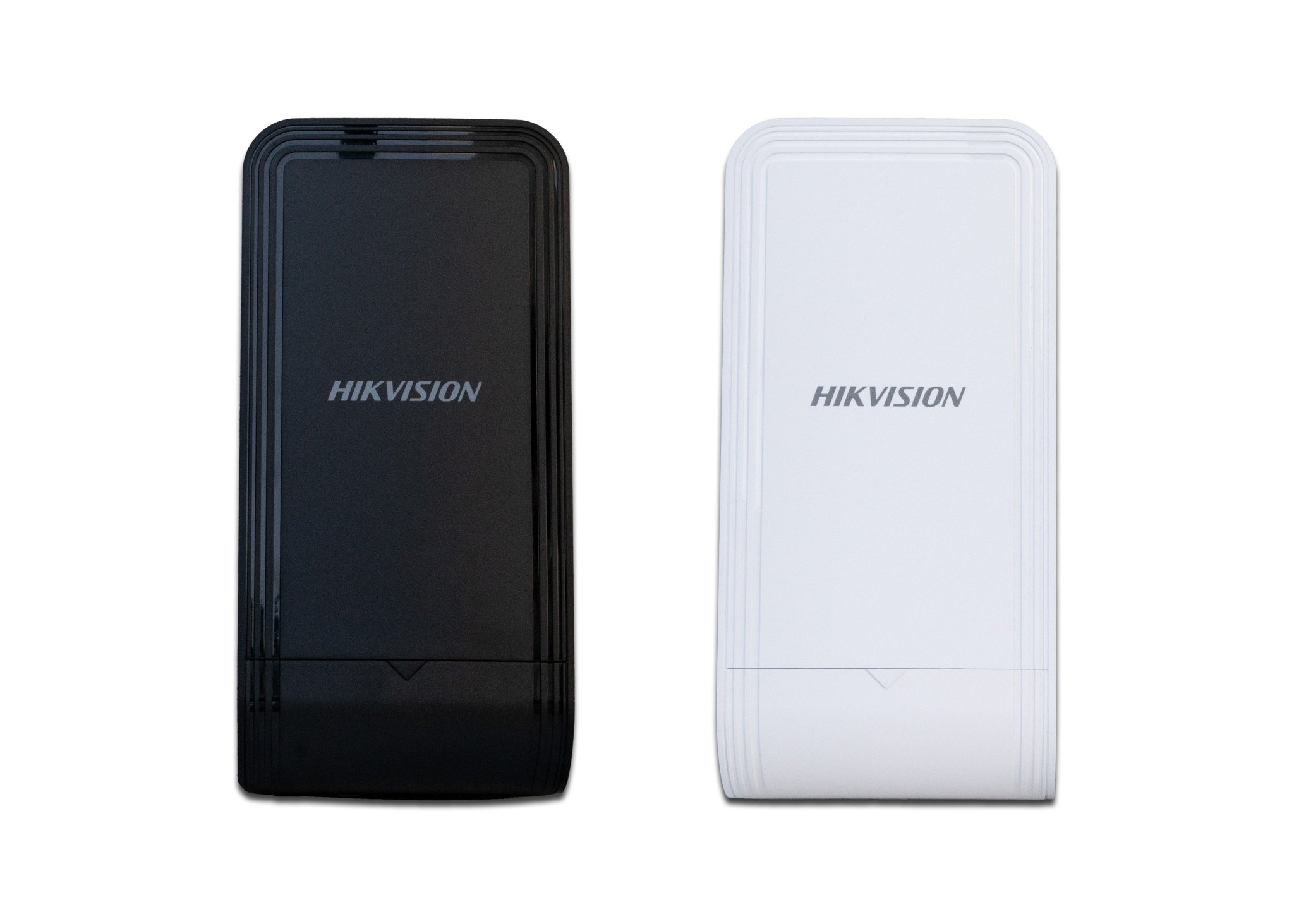

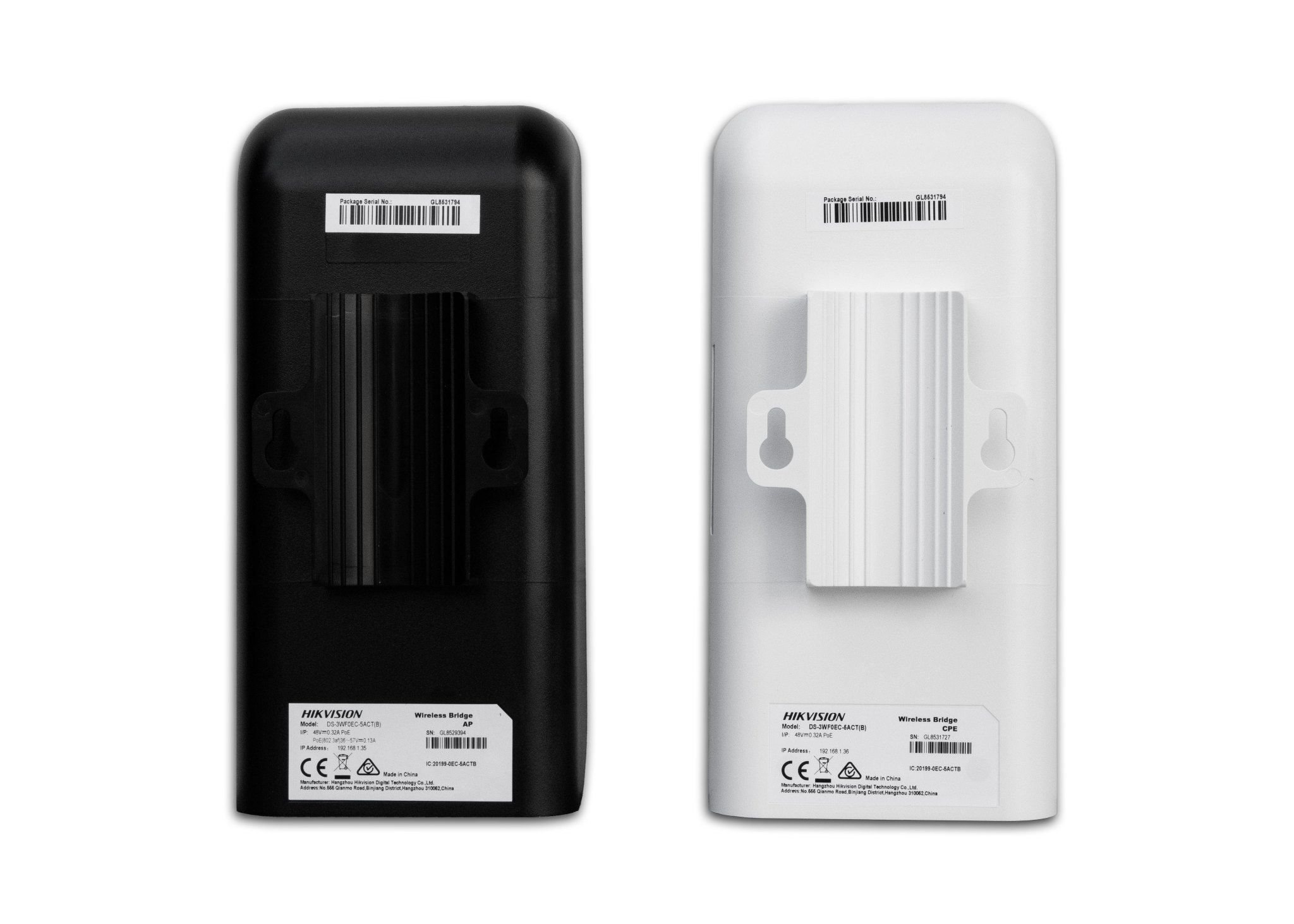

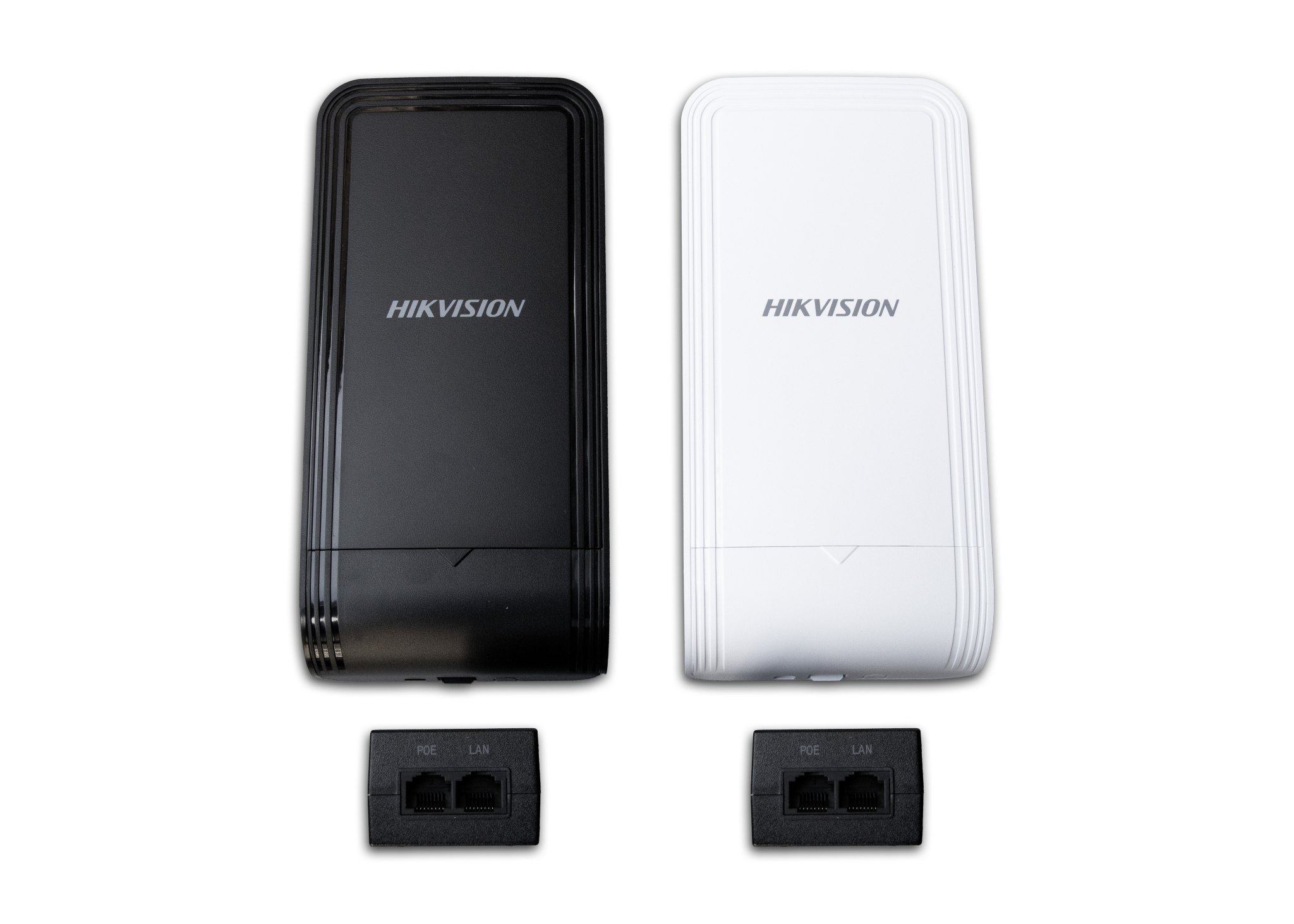

DS-3WF0EC-5ACT(B) được đóng gói theo bộ, gồm CPE và AP được cấu hình sẵn cho kết nối Point-to-Point. Kỹ thuật viên chỉ cần lắp đặt phần CPE trên nóc cabin và AP tại vị trí cố định trong hố thang, cấp nguồn là thiết bị có thể hoạt động, giúp rút ngắn đáng kể thời gian lắp đặt.
Tích hợp ăng-ten định hướng, tín hiệu tập trung
Thiết bị tích hợp ăng-ten định hướng 8 dBi, hỗ trợ MIMO 2x2 với góc mở 50° (H/V), giúp tập trung tín hiệu theo hướng truyền dẫn, hạn chế nhiễu từ các hệ thống không dây khác trong tòa nhà. Nhờ đó, đường truyền luôn duy trì độ ổn định cao ngay cả khi thang máy di chuyển liên tục.
Hỗ trợ nguồn PoE Input lẫn Output
Với PoE Input chuẩn 802.3af/at, DS-3WF0EC-5ACT(B) có thể nhận nguồn trực tiếp qua cáp mạng để hoạt động. Đặc biệt, thiết bị thu đầu cuối CPE còn hỗ trợ PoE Output chuẩn 802.3af, cho phép cấp nguồn cho các thiết bị khác lắp đặt trong thang máy. Tính năng cấp nguồn qua cáp mạng (PoE) giúp việc thi công đơn giản hơn do không phải kéo thêm đường điện nguồn riêng cho thiết bị.
Bền bỉ với chuẩn bảo vệ IP55
Hikvision DS-3WF0EC-5ACT(B) được thiết kế với tiêu chuẩn bảo vệ IP55, phù hợp cho môi trường lắp đặt có bụi và độ ẩm cao. Thiết bị hỗ trợ dải nhiệt độ hoạt động rộng từ -30°C đến 65°C, đảm bảo vận hành ổn định trong các môi trường khác nhau.
Quản lý từ xa với Hik-Connect
Hik-Connect cho phép người dùng quản lý và giám sát thiết bị từ xa thông qua Cloud mà không đòi hỏi cấu hình phức tạp. Thông qua Hik-Connect, người dùng có thể kiểm tra trạng thái thiết bị, cấu hình mạng, theo dõi lưu lượng truy cập và nhận cảnh báo theo thời gian thực. Nhờ đó, việc quản lý và vận hành mạng trở nên đơn giản hơn, phù hợp cho cả người dùng cá nhân lẫn doanh nghiệp cần quản lý thiết bị từ nhiều địa điểm khác nhau.

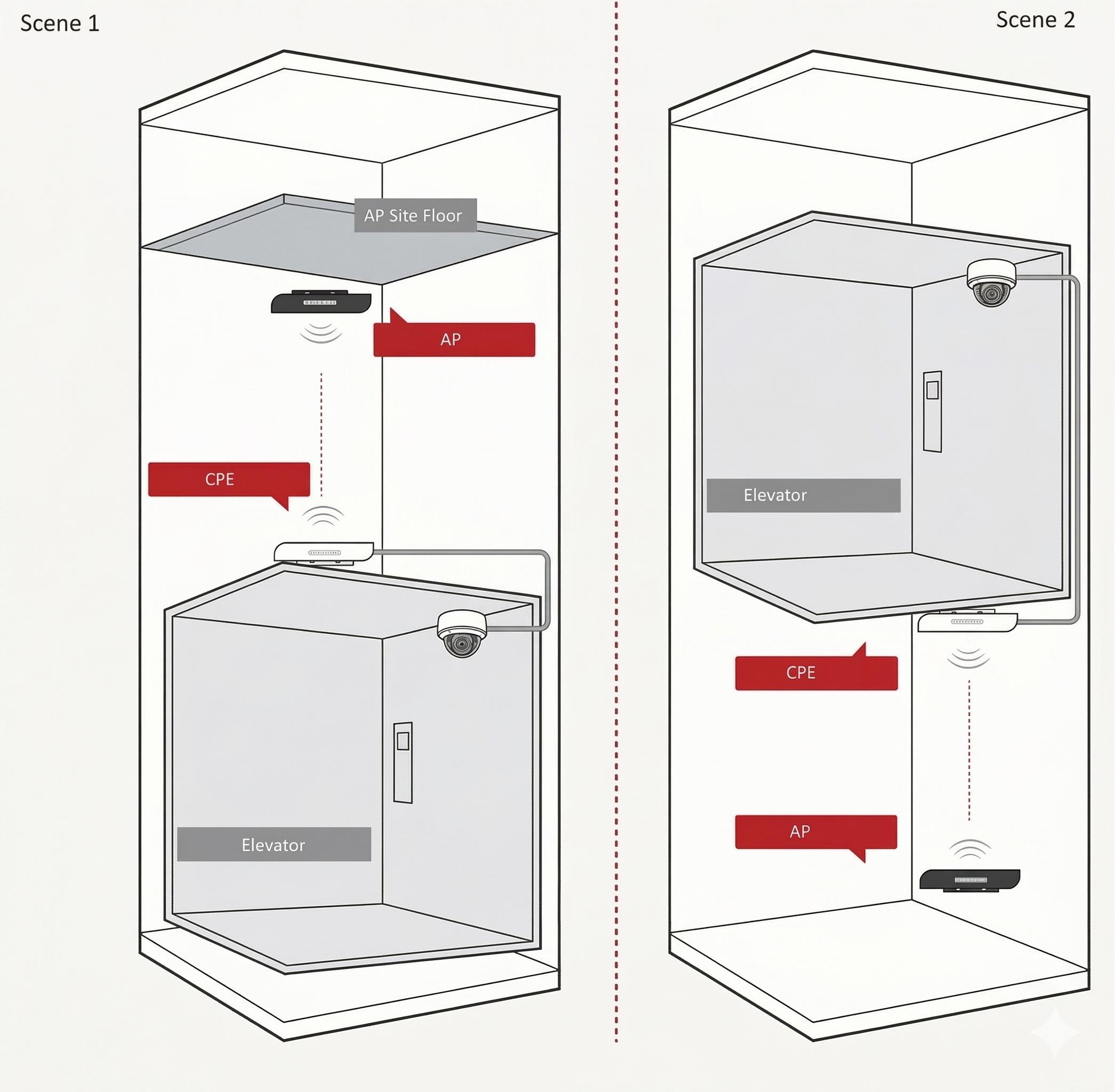

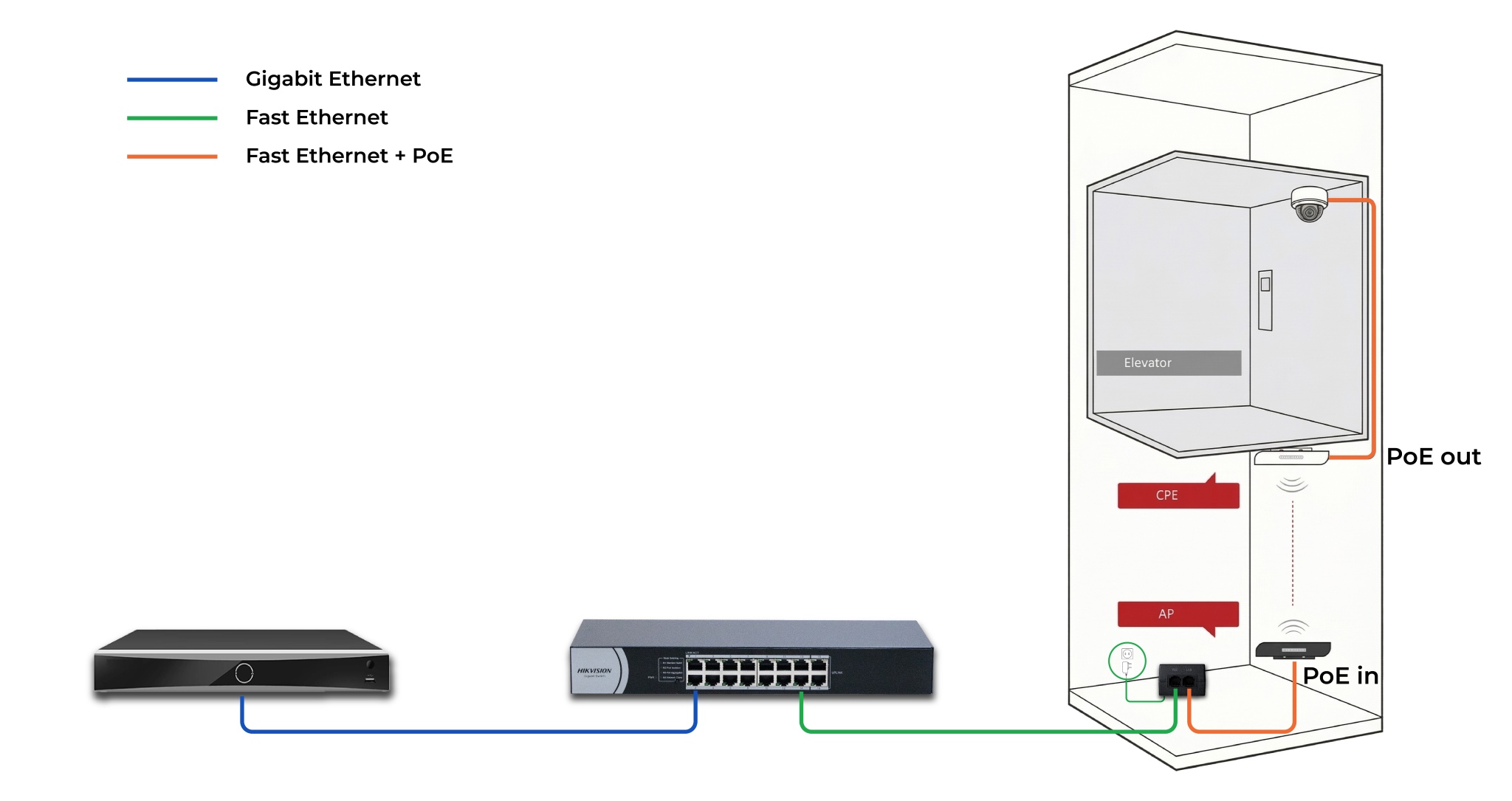

Mô hình kết nối
Khám phá cách thức hoạt động của DS-3WF0EC-5ACT(B) trong môi trường thang máy đặc thù ngay trong video bên dưới.
Thông số kỹ thuật
| Phần cứng | |
|---|---|
| Port | |
| Nguồn | |
| LED Indicators | |
| Nút điều khiển | |
| Kích thước | |
| Trọng lượng | |
| Phần mềm | |
| WAN | |
| Operation Mode | |
| Chuẩn tương thích | |
| Network | |
| IPv6 Network | |
| Management | |
| Chất lượng dịch vụ | |
| VPN | |
| Tính năng nâng cao | |
| USB | |
| Thông số khác | |
| Chứng chỉ | |
| Môi trường | |
| Model | DS-3WF0EC-5ACT(B) |
| Product Type | Wireless Bridge |
| Wireless Parameters | |
| Wi-Fi Standard | 802.11/a/n/ac |
| Working Frequency Band | 5150 - 5250 MHz 5250 - 5350 MHz 5470 - 5725 MHz 5725 - 5825 MHz |
| Max. Transmission Rate | 867 Mbps |
| Transmitting Power | 22 dBm @11ac MCS0 (Transmitting power may vary with local regulations) |
| Receiving Sensitivity | -84 ±2dBm@AC80-MCS0 |
| Throughput Rate | PtP: 80 Mbps/0.2 KM (AC80), 40 Mbps/0.5 KM (AC80) |
| Max. Transmission Distance | 500m |
| Antenna | 8 dBi, Beamwidth (H/V): 50°/50° |
| Security | WPA2-PSK, Hidden SSID |
| Interfaces and Buttons | |
| Ports | 2 × 10/100 Mbps RJ45 |

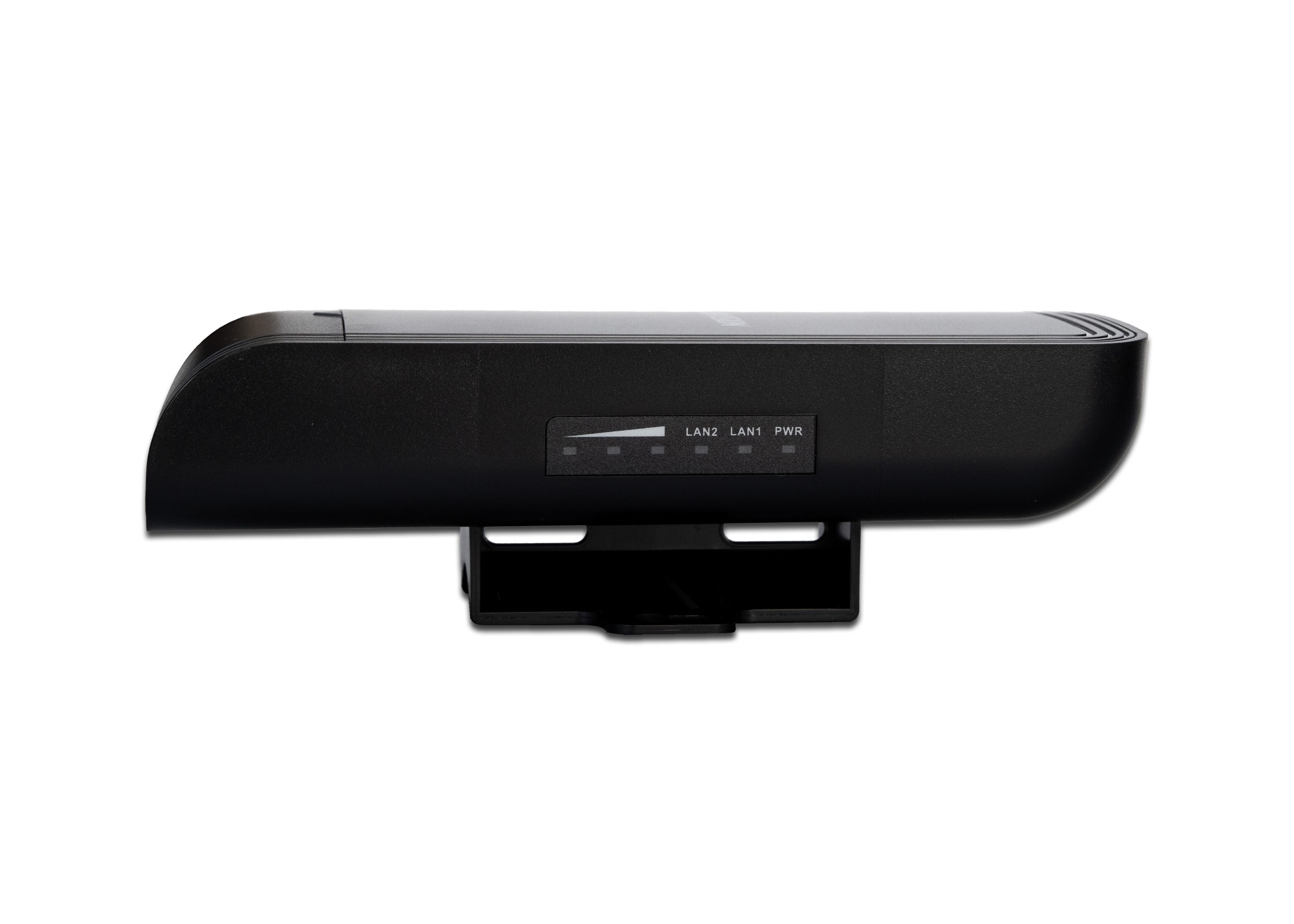

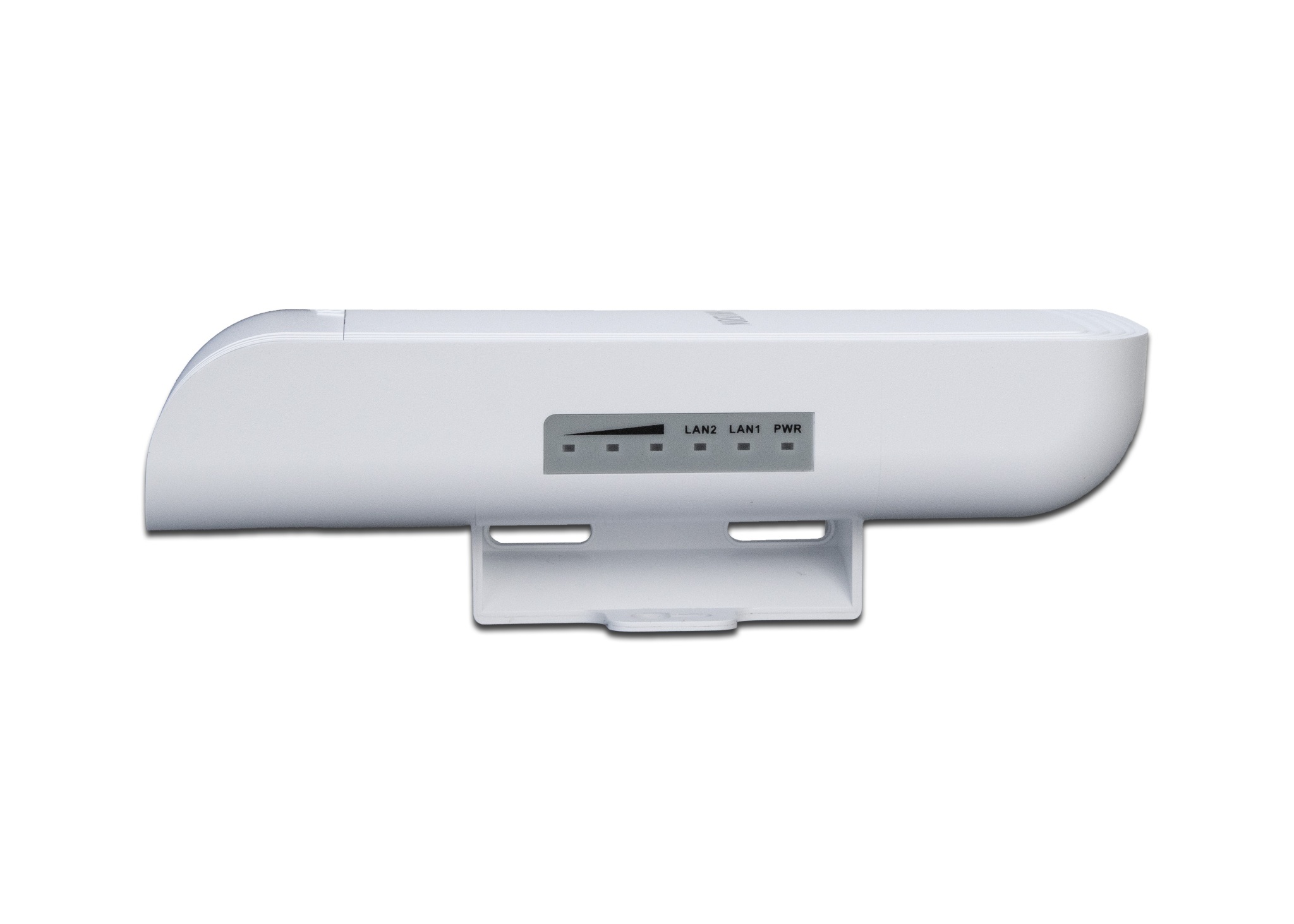

| LED Indicator | Power, LAN, Signal intensity |
| Buttons | Hardware reset |
| PoE Power Supply | |

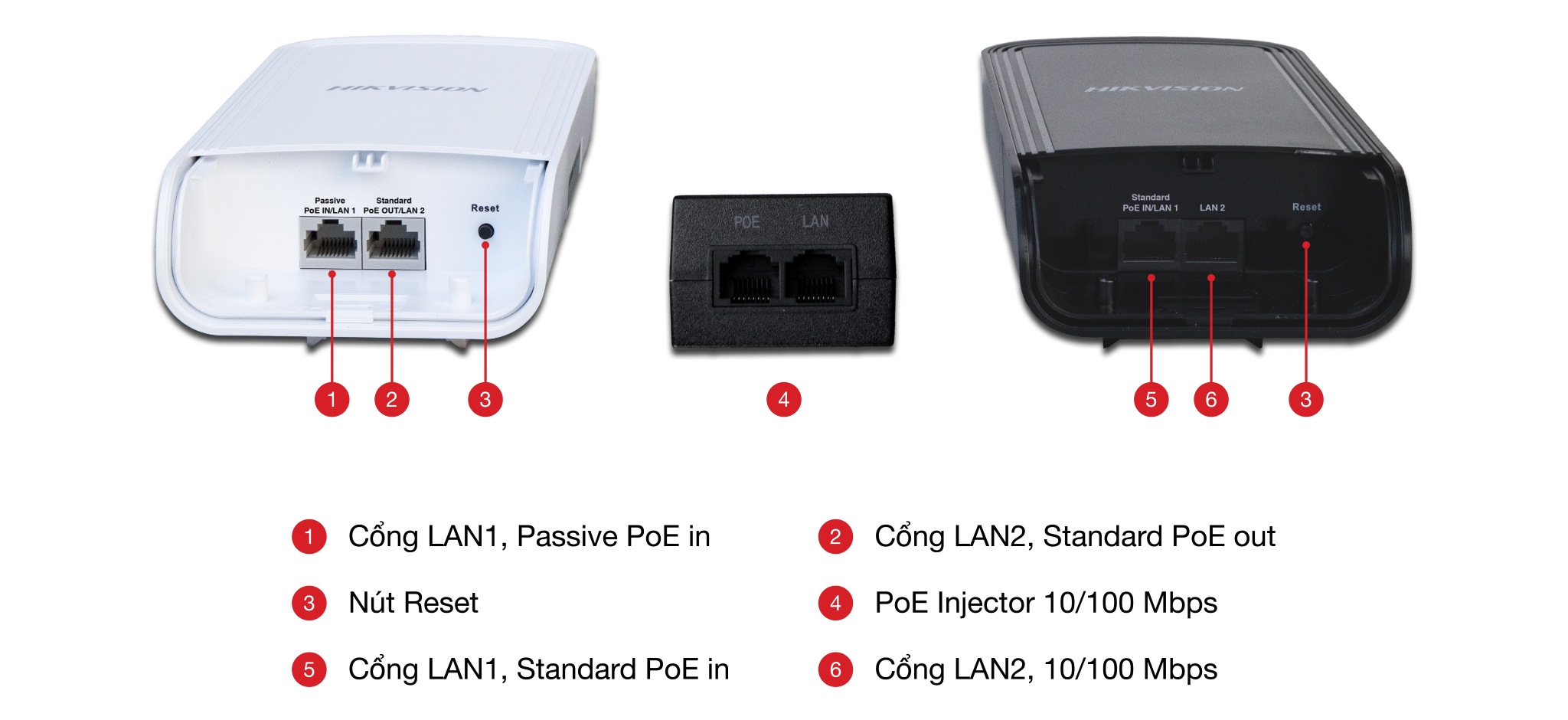

| PoE Port | AP: LAN1 802.3af/at PoE in CPE: LAN1 passive PoE in, LAN2 802.3 af PoE out |
| PoE Power Budget | 10W |
| Operating Environment | |
| Power supply | 48V PoE |
| Power Consumption | 2.43 W (1-ch 2MP IPC), Max. 3.4 W |
| Dimension | 90.8 × 187.9 × 57.9 mm; 260 g (x2) |
| Operating Temperature | -30°C - 70°C |
| Operating Humidity | 5% - 95% |
| Ingress Protection | IP55 |
