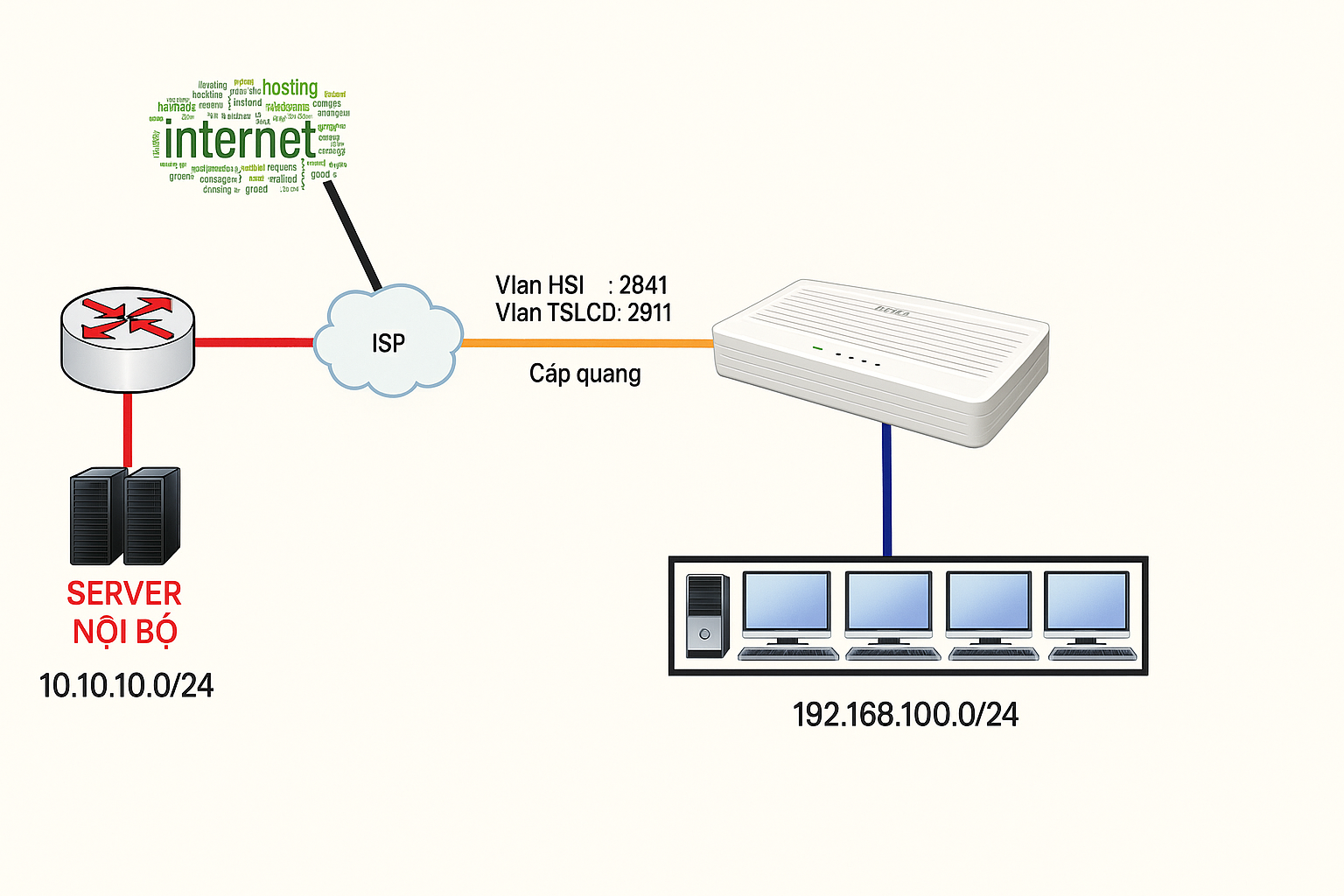

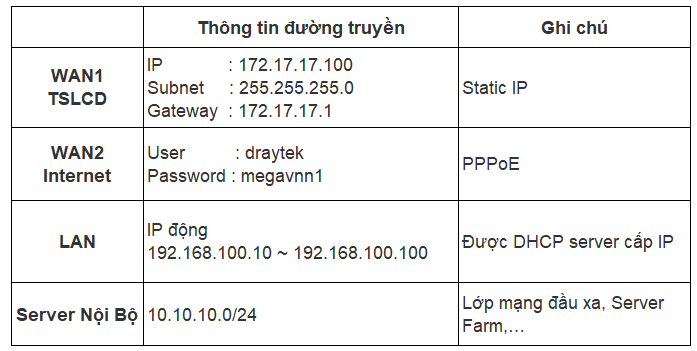

Ta có mô hình như sau
- Cấu hình internet
Cấu hình thông tin kết nối đường truyền internet GPON như hướng dẫn bên dưới (với thông tin nhà mạng cung cấp)
https://www.anphat.vn/drayos-5-vigor2136-1100/vigor1100ax-cau-hinh-ket-noi-internet-gpon?template=1
- Cấu hình WAN Metronet

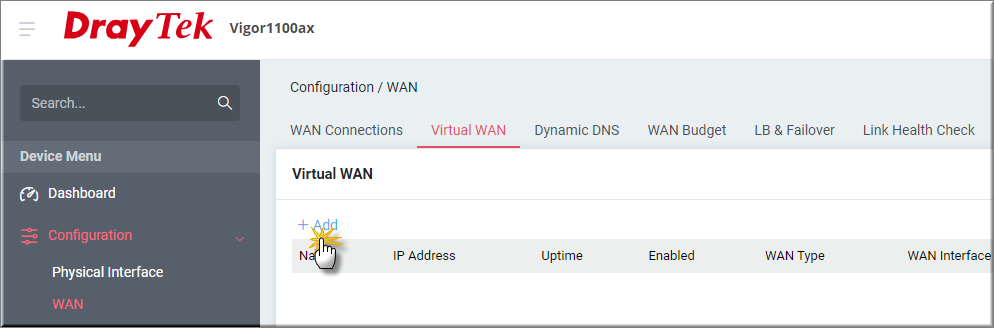

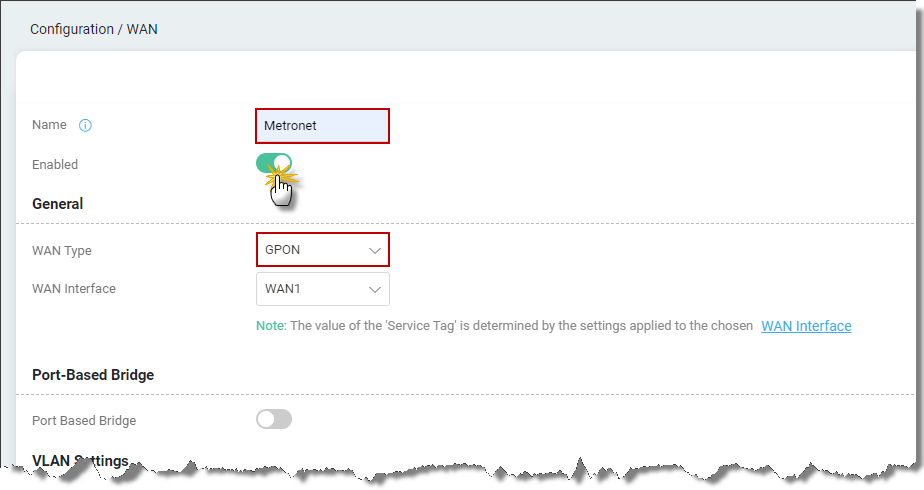

Vào Configuration >> WAN, tại Tab Virtual WAN >> nhấn Add
- Name: Đặt Tên Profile (ví dụ Metronet)
- Enable: chọn ON
- WAN Type: chọn GPON
- WAN Interface: Chọn WAN kết nối đường truyền (ví dụ WAN1)

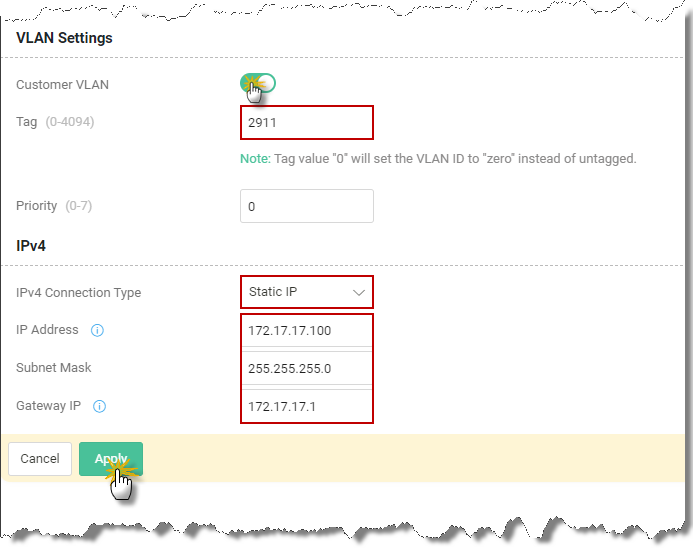

- Customer VLAN: chọn ON
- Tag: Điền VLAN dịch vụ
- IPv4 Connection Type: chọn Static IP
- IP Address/ subnet mask/ gateway : điền IP đấu nối (nhà mạng cung cấp)
- Nhấn Apply
- Đổi lớp mạng LAN nội bộ

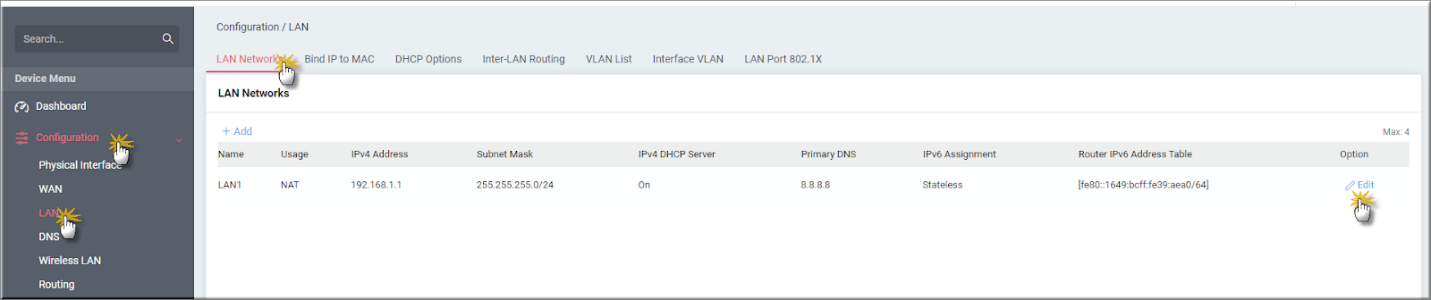

Vào Configuration >> LAN, tại Tab LAN Networks, nhấn Edit

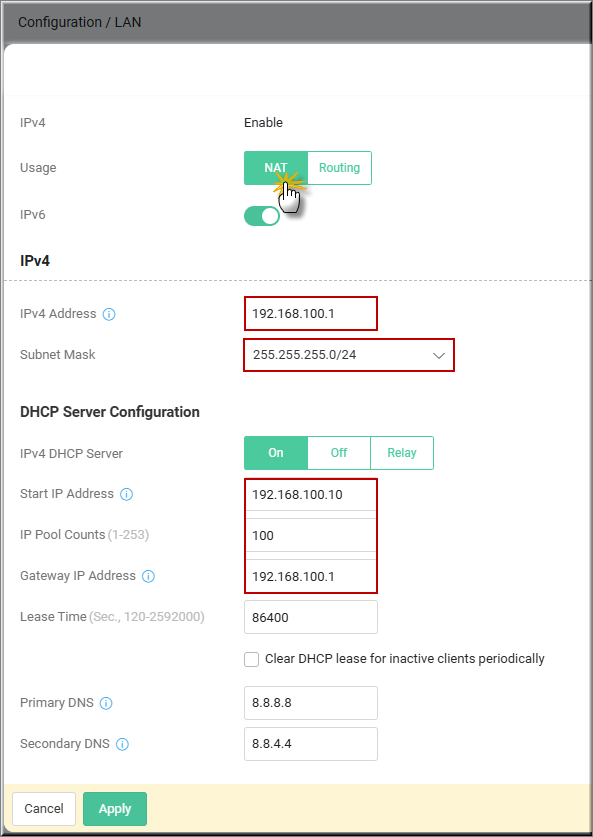

- Chọn mode NAT
- IPv4 Address/ Subnet mask: Điền IP lớp mạng (theo thông tin nhà mạng )
- IPv4 DHCP Server: Chọn ON
- Start IP Address: Điền IP bắt đầu cấp
- IP Pool Counts: Điền số IP sẽ cấp
- Gateway IP Address: Điền IP router
- Lease Time: Điền thời gian cấp phát DHCP ( tính theo giây, ít nhất 120s)
- Primary DNS/ Secondary DNS: Điền DNS cấp Phát cho mạng nội bộ
- Nhấn Apply để lưu cấu hình
- Cấu hình policy

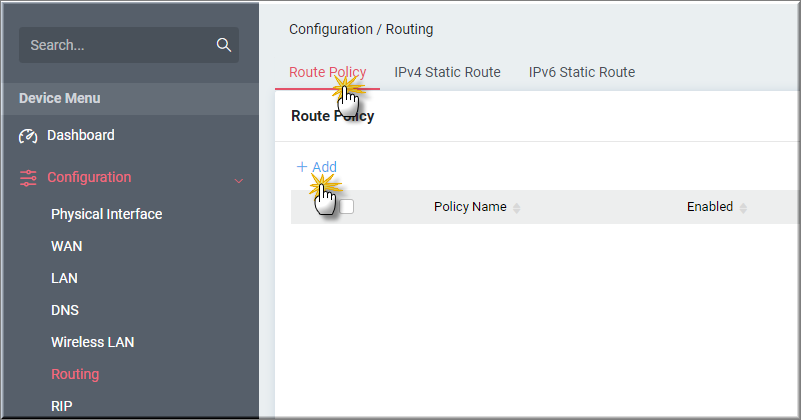

Để tạo rule, Vào Configuration >> Routing, tại Tab Route Policy >> nhấn Add
Chúng ta sẽ tạo 2 Rule:
+ Rule 1: Định tuyến cho kênh thuê riêng
+ Rule 2: Định tuyến internet
Thực hiện
Rule 1: Định tuyến cho kênh thuê riêng
- Policy name: Đặt tên rule
- Nhấn Enable
- Destination: Chọn IPv4 Subnet
- Destination IPv4 subnet address, nhấn Add
- IP Address/ subnet: điền lớp mạng server
- Primary Path: chọn WAN/ Virtual Wan
- Interface: Chọn WAN Metronet
- chọn NAT
- Nhấn Apply
Lưu ý: Có bao nhiêu lớp mạng đầu xa thì bấy nhiêu rule định tuyến tương ứng

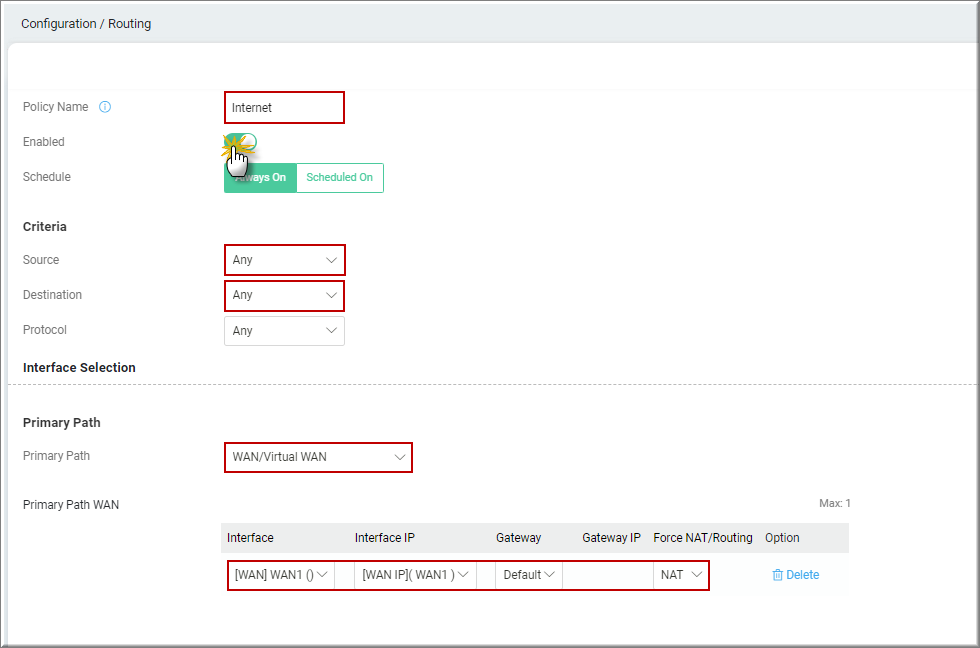

Rule 2: Định tuyến internet
- Policy name: Đặt tên rule
- Nhấn Enable
- Destination: Chọn Any
- Primary Path: chọn WAN/ Virtual Wan
- Interface: Chọn WAN Internet
- chọn NAT
- Nhấn Apply
