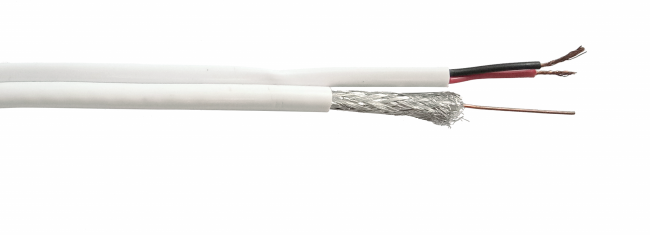

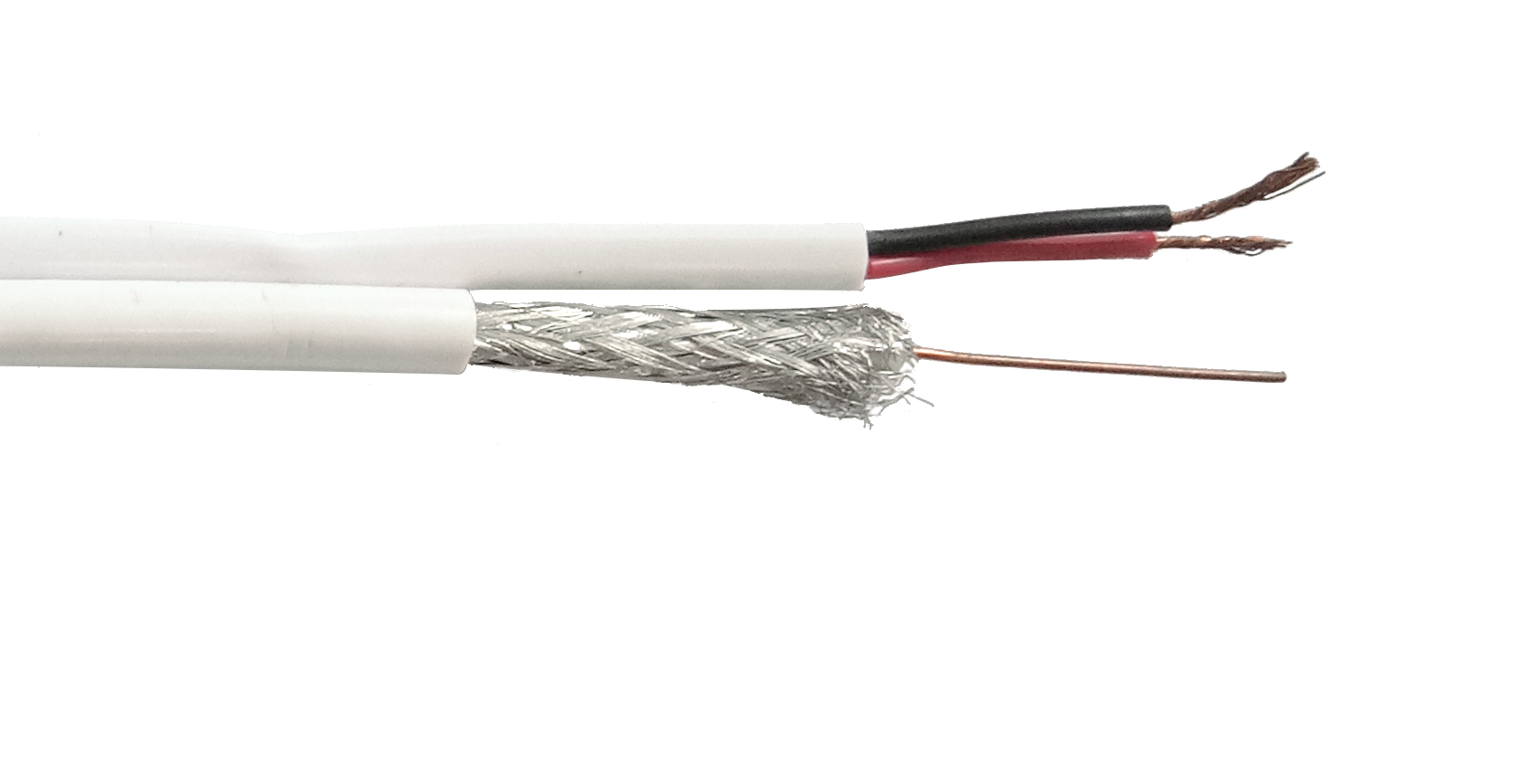

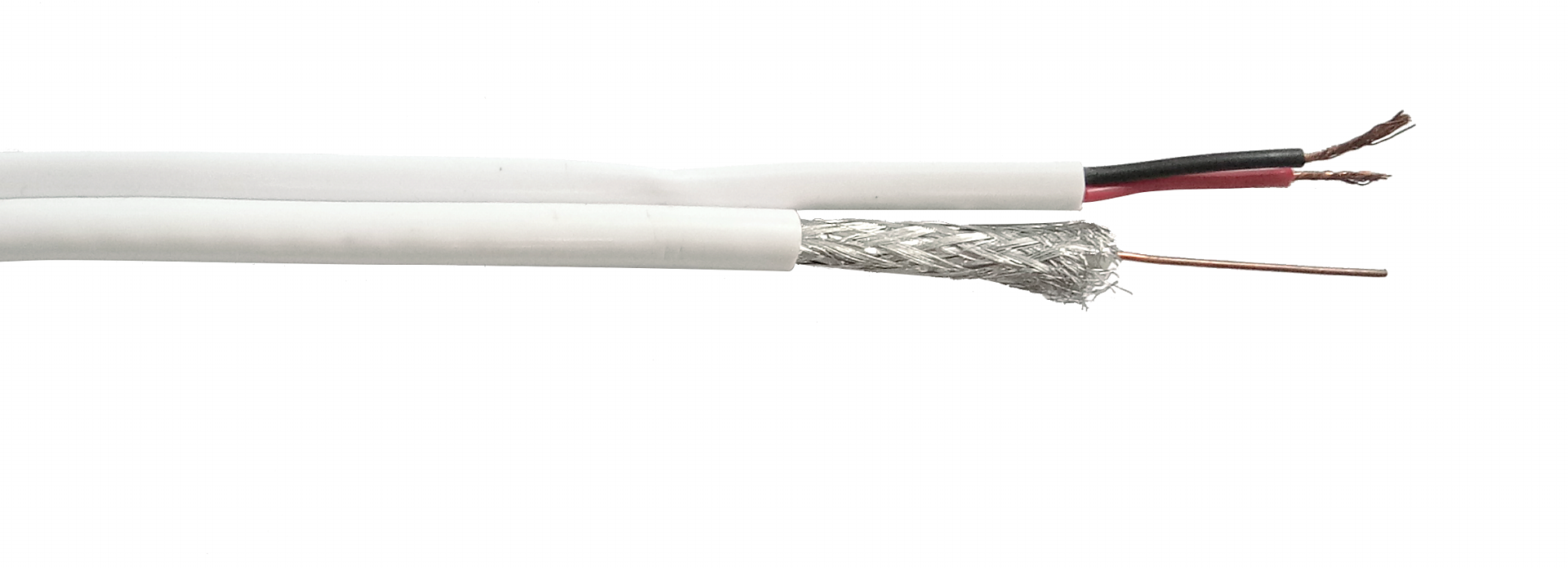

Cáp đồng trục kèm đôi dây nguồn APTEK RG59

  • Bọc nhôm chống nhiễu (rulo gỗ), giúp triệt tiêu độ nhiễu trong khi truyền dẫn cho các dịch vụ: CCTV, Camera...
  • RG59/U 75 ohm, 128 sợi nhôm kích thước 0.12mm đan chặt chẽ với nhau tạo độ phủ trên 90%
  • Tích hợp 2 sợi dây nguồn (đỏ + đen 1.2mm 220V)


tháng
1.480.000 VND
Bài Review cho sản phẩm cáp đồng trục kèm dây nguồn APTEK RG59

  1. Cáp đồng trục là gì?
Cáp đồng trục là loại cáp truyền dẫn tín hiệu điện với một lõi dẫn điện được bao bọc lại bởi một lớp điện môi không có tính dẫn điện, xung quanh sợi cáp quấn thêm một lớp lưới bện kim loại và ngoài cùng lại có một lớp vỏ bọc cách điện. Từ “ đồng trục” xuất phát từ việc tất cả các lớp cáp từ lõi đến lớp bên kim loại ngoài cáp đều có chung một trục hình học, chạy dọc thân cáp.
Ưu điểm của cáp đồng trục là tín hiệu số truyền trên cáp đồng trục chỉ tồn tại bên trong lõi cáp, mà lõi cáp lại được bao bọc bởi lớp điện môi không có tính dẫn điện và lớp lưới bên kim loại. Nhờ đó mà người ta có thể đi kéo cáp đồng trục bên cạnh các vật liệu kim loại mà hoàn toàn không sợ suy hao tín hiệu thường xảy ra với các loại cáp kiểu cũ hơn. Tín hiệu ở trong sợi cáp đồng trục cũng không bị gây nhiễu từ các nguồn điện bên ngoài khi chạy cùng các đường cáp điện.

  1. Cáp đồng trục dùng để làm gì?
Cáp đồng trục được dùng phổ biến trong đường truyền cho tín hiệu vô tuyến, phục vụ cho việc truyền dẫn tín hiệu có tần số cao và ngăn chặn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài.  Ứng dụng của cáp đồng trục là cung cấp tín hiệu giữa các thiết bị thu phát sóng vô tuyến và ăng ten của chúng, các kết nối mạng máy tính, và kết nối tín hiệu truyền hình.
 Hiện nay cáp đồng trục được sử dụng để truyền dẫn tín hiệu ổn định cho camera, truyền hình cáp, tv,…

  1. Cấu tạo của cáp đồng trục
Cáp đồng trục về cơ bản có cấu tạo thường gồm 4 lớp như sau:
  • Lớp lõi: có thể là lõi rỗng (các loại cáp feeder 7/8, 1-5/8 – được sử dụng chuyên trong ngành viễn thông và thấy nhiều nhất ở các trạm BTS) hoặc lõi đặc ( feeder 1/2, các loại cáp RG 59, RG6, RG11…). Lõi cáp đồng trục có thể là bằng đồng hoặc dây hợp kim mạ đồng tùy thuộc vào nhu cầu sư dụng và hạ giá thành sản phẩm
  • Lớp điện môi cách điện: làm từ vật liệu phi kim, nhìn giống như nhựa nhưng khá mềm, màu trắng dùng cách ly 2 lớp dây dẫn.
  • Lớp bện kim loại: Đối với cáp đồng trục lõi đặc có thể làm bằng đồng hoặc bằng nhôm được bện lại dạng lưới nhằm giảm suy hao và có chức năng chống nhiễu. Với cáp đồng trục lõi rỗng (cáp feeder) là lớp đồng hoặc thiếc mỏng dạng sóng.
  • Lớp vỏ bọc: cấu tạo bằng nhựa PVC… dùng để bảo vệ toàn bộ sợi cáp dưới tác động của các yếu tố từ môi trường bên ngoài.
  • Dây nguồn: Dây nguồn 220V, được tích hợp bên ngoài 2 sợi đỏ đen 1.2mm.

  1. Cáp đồng trục kèm dây nguồn APTEK RG59
CTY TNHH Công nghệ thông tin An Phát là đơn vị cung cấp thiết bị mạng chuyên nghiệp. Cáp đồng trục kèm dây nguồn APTEK RG59 đạt tiêu chuẩn quốc tế. Được thiết kế với lõi đồng kích thước 0.81mm, lớp bện nhôm dạng lưới nhằm giảm suy hao tín hiệu và chống nhiễu. Cáp đồng trục kèm day nguồn APTEK RG59 tích hợp day nguồn 220V đi kèm, thuộc tiện cho việc truyền dẫn dữ liệu và cấp nguồn cùng lúc được ứng dụng trong việc triển khai camera, CCTV,… với độ nhiễu thấp và truyền dẫn tín hiệu ổn định.






Thông số kỹ thuật

Thông số cáp
Phân loại cáp
Đường kính lõi cáp
Số lượng lõi cáp
Chất liệu lõi cáp
Vỏ lõi cáp
Vỏ cáp
Lớp bảo vệ
Chứng chỉ cáp
Màu sắc
Chiều dài cuộn cáp
Thông tin khác





RG59+power cable (305m)

Coaxial

Conductor

Size

0.81MM

Conductor

Copper

Structure

1/0.81mm±0.01mm

Power cable Conductor

Size

0.18MM

Conductor

Copper

Structure

2/20*0.18mm±0.01mm

Insulation

Material

FPE

Diameter

3.7mm±0.2mm

Thickness

1.27mm

Color

White

Shieled

Material

AL foil

Braidings

Material

Aluminum

Size

0.12

Number

128

Jacket

Material

PVC

Thickness

0.82mm-0.83mm

Diameter

10.8mm*5.9mm±0.1mm

Color

White
