APTEK RG6 Standard Shield Coaxial Cable
APTEK RG6 Standard Shield Coaxial Cable

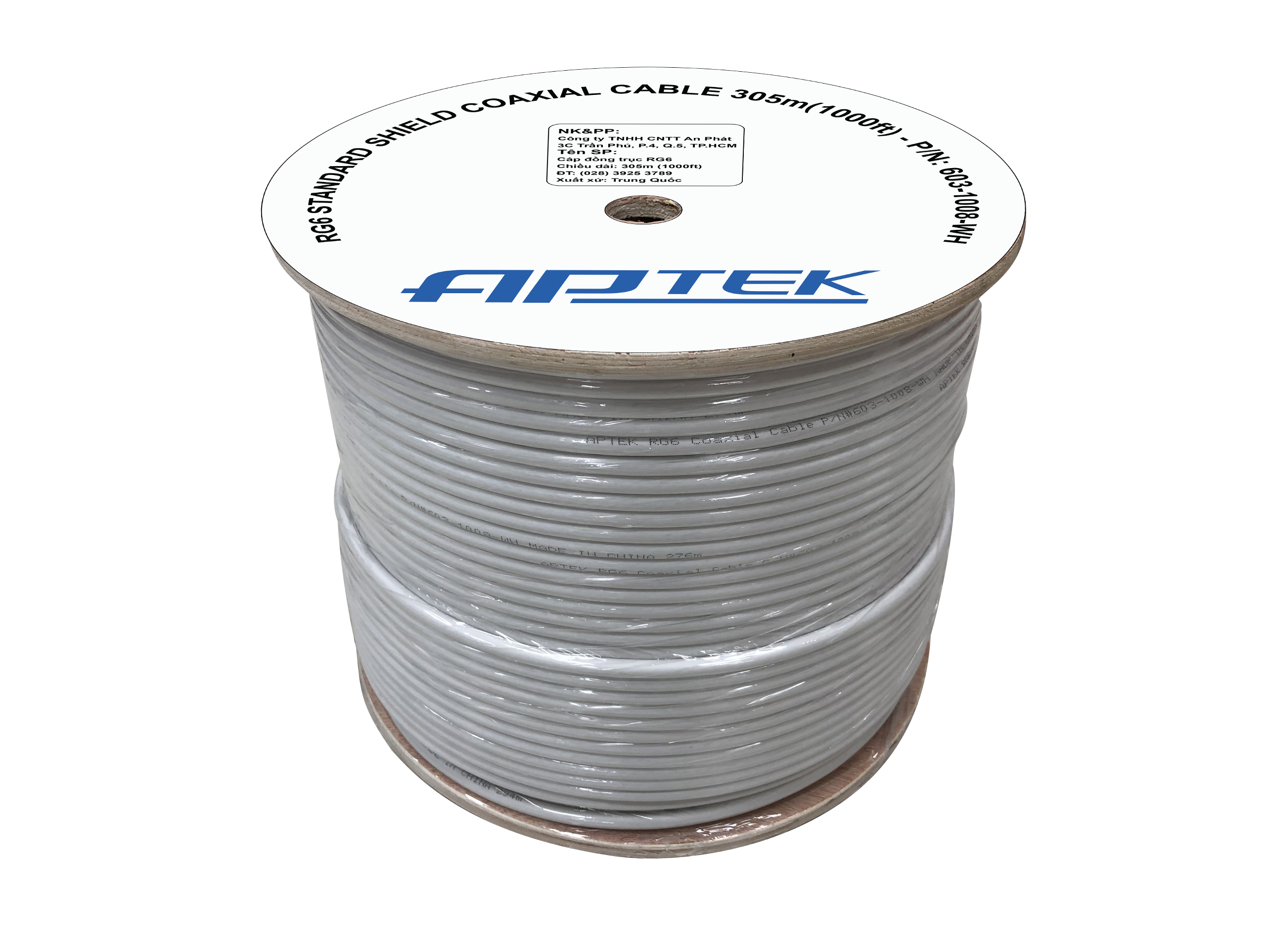

Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable, 305m
- Chất liệu lõi CCS, kích thước lõi 18AWG, đảm bảo truyền tốt tín hiệu.
- Lớp chống nhiễu bằng nhôm giúp giảm suy hao tín hiệu, đảm bảo truyền tốt tín hiệu.
- Lớp cách nhiệt bằng vật liệu PE.
- Lớp bảo vệ với chất liệu PVC chống chịu tốt với nhiều loại môi trường.
- Thích hợp cho việc triển khai dịch vụ CCTV, Camera.
- Xuất xứ Trung Quốc (made in China).
tháng
1.090.000 VND
Bài Review cáp đồng trục Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable.
1. Cáp đồng trục là gì
Cáp đồng trục là loại cáp truyền dẫn tín hiệu điện với một lõi dẫn điện được bao bọc lại bởi một lớp điện môi không có tính dẫn điện, xung quanh sợi cáp quấn thêm một lớp lưới bện kim loại và ngoài cùng lại có một lớp vỏ bọc cách điện. Từ “ đồng trục” xuất phát từ việc tất cả các lớp cáp từ lõi đến lớp bên kim loại ngoài cáp đều có chung một trục hình học, chạy dọc thân cáp.
Ưu điểm của cáp đồng trục là tín hiệu số truyền trên cáp đồng trục chỉ tồn tại bên trong lõi cáp, mà lõi cáp lại được bao bọc bởi lớp điện môi không có tính dẫn điện và lớp lưới bên kim loại. Nhờ đó mà người ta có thể đi kéo cáp đồng trục bên cạnh các vật liệu kim loại mà hoàn toàn không sợ suy hao tín hiệu thường xảy ra với các loại cáp kiểu cũ hơn. Tín hiệu ở trong sợi cáp đồng trục cũng không bị gây nhiễu từ các nguồn điện bên ngoài khi chạy cùng các đường cáp điện.
2. Cáp đồng trục dùng để làm gì?
Cáp đồng trục được dùng phổ biến trong đường truyền cho tín hiệu vô tuyến, phục vụ cho việc truyền dẫn tín hiệu có tần số cao và ngăn chặn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài. Ứng dụng của cáp đồng trục là cung cấp tín hiệu giữa các thiết bị thu phát sóng vô tuyến và ăng ten của chúng, các kết nối mạng máy tính, và kết nối tín hiệu truyền hình.
Hiện nay cáp đồng trục được sử dụng để truyền dẫn tín hiệu ổn định cho camera, truyền hình cáp, tv,…
3. Cấu tạo của cáp đồng trục

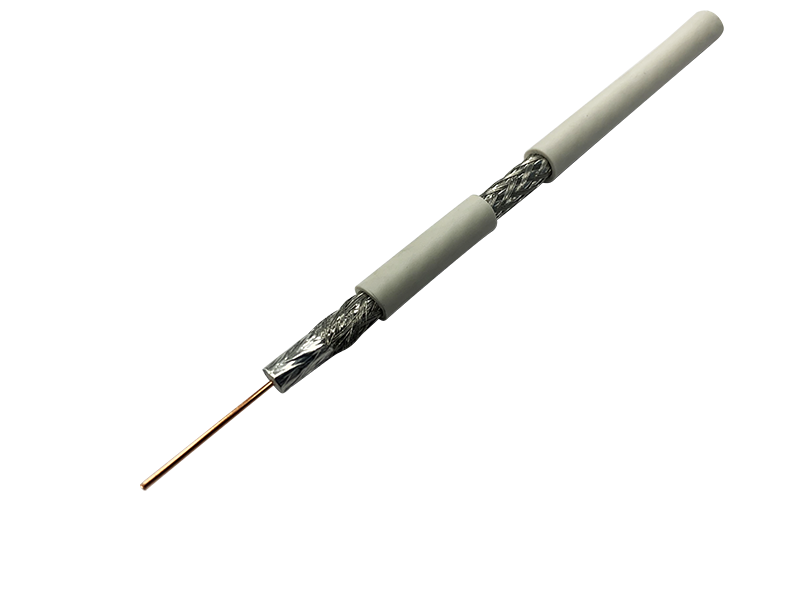

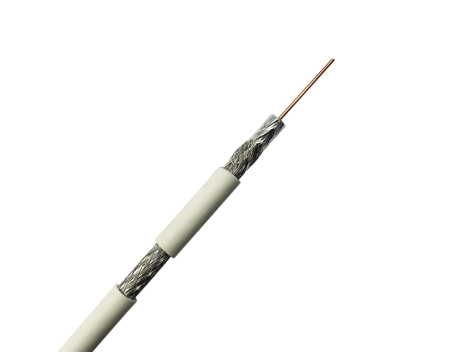

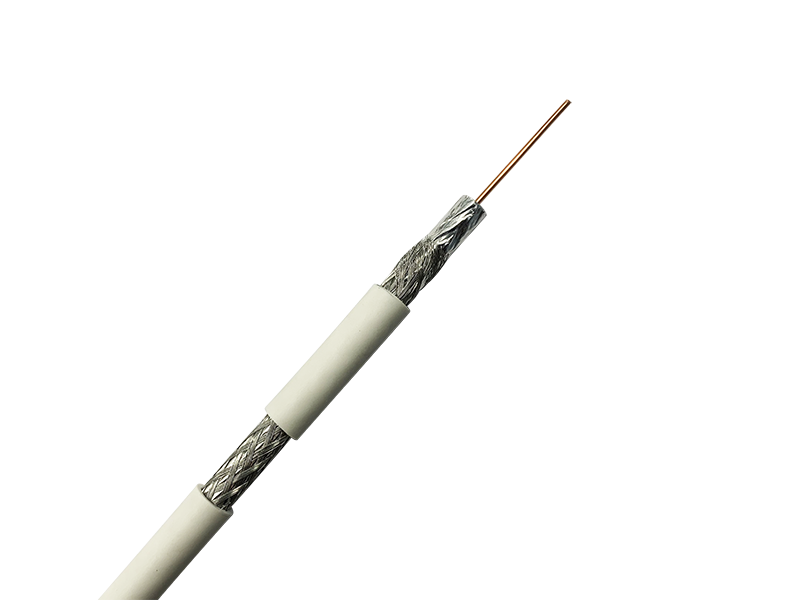

Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable được cấu tạo gồm 4 lớp như sau:
- Lớp lõi: Lõi đặc RG6, có kích thước chuẩn 18AWG. Lõi cáp được làm bằng chất liệu CCS, đảm bảo truyền tín hiệu tốt.
- Lớp điện môi cách điện: làm từ vật liệu PE mềm, màu trắng dùng cách ly 2 lớp dây dẫn.
- Lớp bện kim loại: Được làm bằng những sợi nhôm bện lại dạng lưới nhằm giảm suy hao và có chức năng chống nhiễu. Giúp tín hiệu truyền xa và không gây suy hao.
- Lớp vỏ bọc: cấu tạo bằng nhựa PVC… dùng để bảo vệ toàn bộ sợi cáp dưới tác động của các yếu tố từ môi trường bên ngoài.
4. Cáp đồng trục Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable.
CTY TNHH Công nghệ thông tin An Phát là đơn vị cung cấp thiết bị mạng chuyên nghiệp. Cáp đồng trục Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable. đạt tiêu chuẩn quốc tế. Được thiết kế với lõi đồng, lớp bện nhôm dạng lưới nhằm giảm suy hao tín hiệu và chống nhiễu. Cáp đồng trục Cáp đồng trục APTEK RG6 Standard Shield Coaxial Cable được ứng dụng trong việc triển khai camera, CCTV,… với độ nhiễu thấp và truyền dẫn tín hiệu ổn định.
Thông tin sản phẩm
Part number | Thông tin |
603-1008-BL | APTEK RG6 Standard Shield Coaxial Cable, PVC, Black, 305m / roll |
603-1008-WH | APTEK RG6 Standard Shield Coaxial Cable, PVC, White, 305m / roll |
Thông số kỹ thuật
| Thông số cáp | |
|---|---|
| Phân loại cáp | |
| Đường kính lõi cáp | |
| Số lượng lõi cáp | |
| Chất liệu lõi cáp | |
| Vỏ lõi cáp | |
| Vỏ cáp | |
| Lớp bảo vệ | |
| Chứng chỉ cáp | |
| Màu sắc | |
| Chiều dài cuộn cáp | |
| Thông tin khác | |
APTEK RG6 Standard Shield Coaxial Cable, 305m. | ||
Conductor | Structure | 18AWG |
Cross-Section | 0.81mm2 | |
Conductor | CCS | |
Insulation | Average Thickness | 1.78mm |
The thinness thickness | 1.48mm | |
Overall diameter | 4.57±0.2mm | |
Shieled | Material | AL foil |
Braidings | Material | Aluminum Braided |
Diamate | 0.12±0.003mm | |
Ends/Carriers | 6*16 | |
| Coverage | 65% | |
Jacket | Material | PVC |
| Average thickness | 0.90mm | |
The thinnest thickness | 0.67mm | |
Overall diameter | 6.93 (±0.20) mm | |
Color | Black, White | |
Đặc điểm:
| DC Resistance of inner conductor at 20ºC | < 102 Ω/Km | |
| Capacitance | 53 ± 5 pF/m | |
| Testing voltage of spark | 1600V | |
| Testing voltage | 2500V | |
| Impedance | 75±3 Ω | |
| SWR (200-2100MHz) | ≤ 1.3 dB | |
| Attenuation Constant at 20ºC (Max.) | 50 MHz | 4.60 dB/100m |
| 200 MHz | 9.00 dB/100m | |
| 550 MHz | 15.50 dB/100m | |
| 800 MHz | 19.20 dB/100m | |
| 1000 MHz | 20.50 dB/100m | |
