DrayOS 5 – Hướng dẫn cấu hình Wi-Fi MKT kết hợp VNWIFI

Chuyên mục: Tường lửa - quản lý người dùng - Firewall - Vlan Tag
38 lượt xem
  1. Cấu hình kết nối RADIUS server

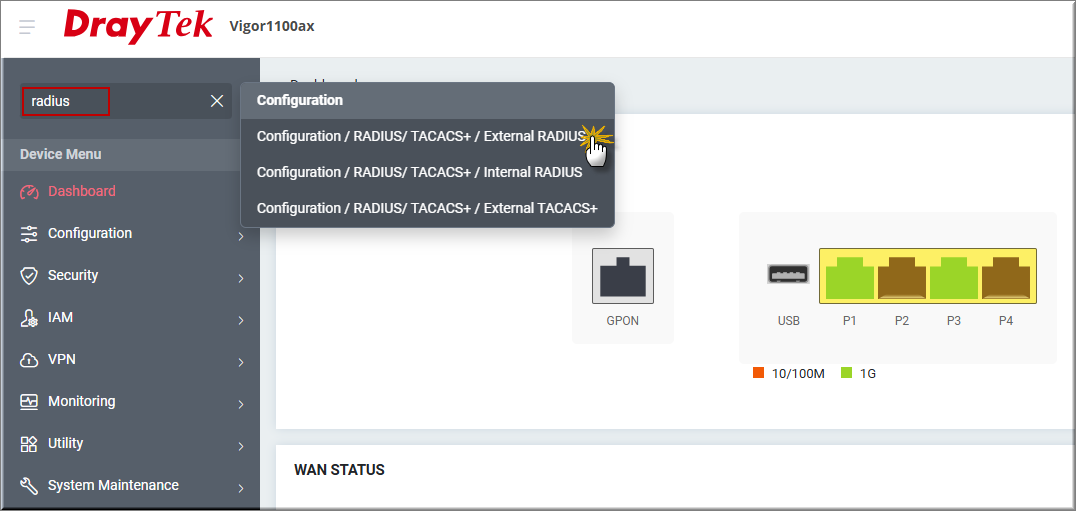

Tại công cụ “Search”, tìm kiếm từ khóa “Radius” và chọn mục cấu hình hình Radius với đường dẫn Configuration >> Radius>> External Radius như hình, Nhấn Add tạo Profile

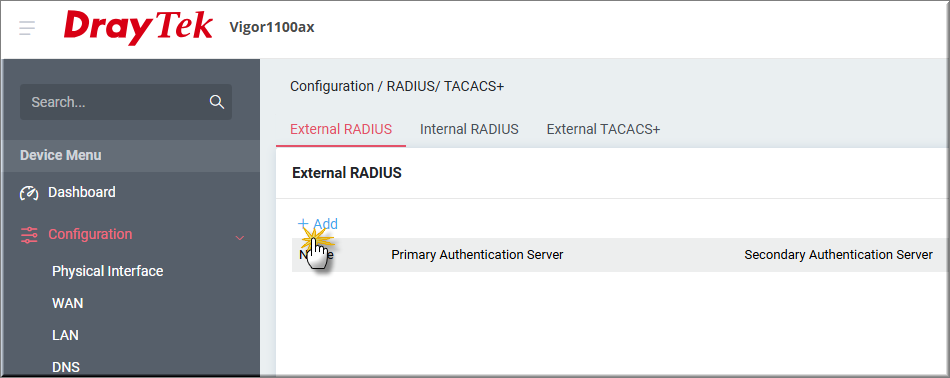

Hoặc Truy cập vào menu Configuration >> RADIUS/ TACACS+ >> thẻ External RADIUS, nhấn nút Add.

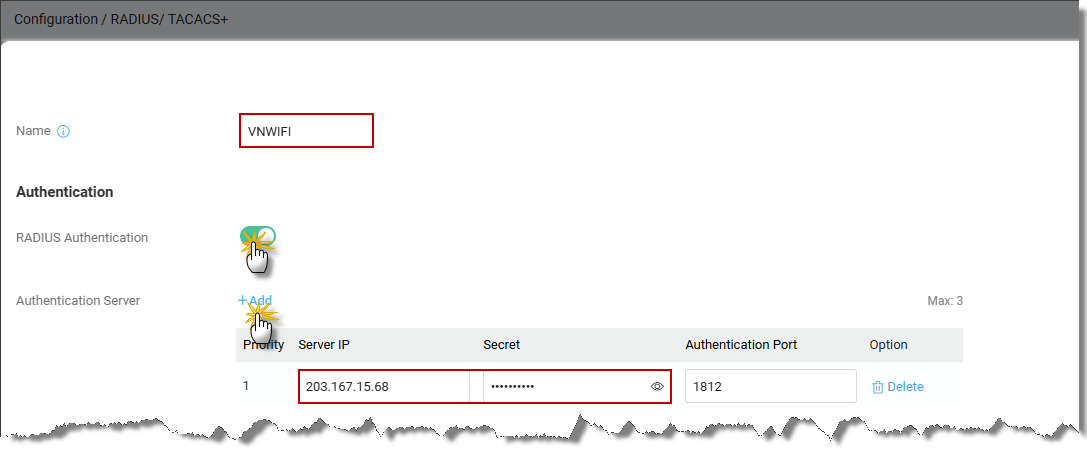

Cấu hình thông như sau:

  • Name: Điền tên gợi nhớ (ví dụ: VNWIFI)
  • Radius Authentication: chọn ON
  • Authentication Server: Nhấn nút +Add
    • Server IP: điền IP raidus server của VNWIFI ( hỏi nhà cung cấp, ví dụ 203.167.15.68)
    • Secret: vndcradius (hỏi nhà cung cấp)
  • Nhấn nút Apply.



  1. Cấu hình Hotspot web Portal

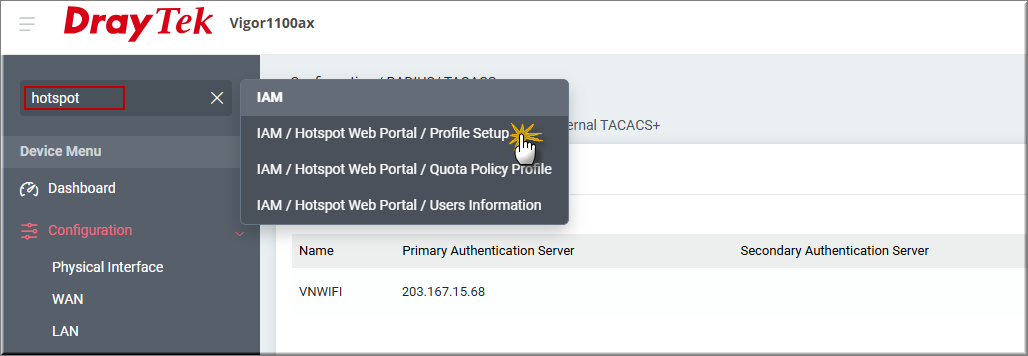

Tại công cụ “Search”, tìm kiếm từ khóa “hotspot” và chọn mục cấu hình hình Hotspot web portal với đường dẫn IAM>> Hotspot Web Portal>> Profile Setup như hình, Nhấn Add tạo Profile

Hoặc truy cập vào menu IAM >> Hotspot Web Portal

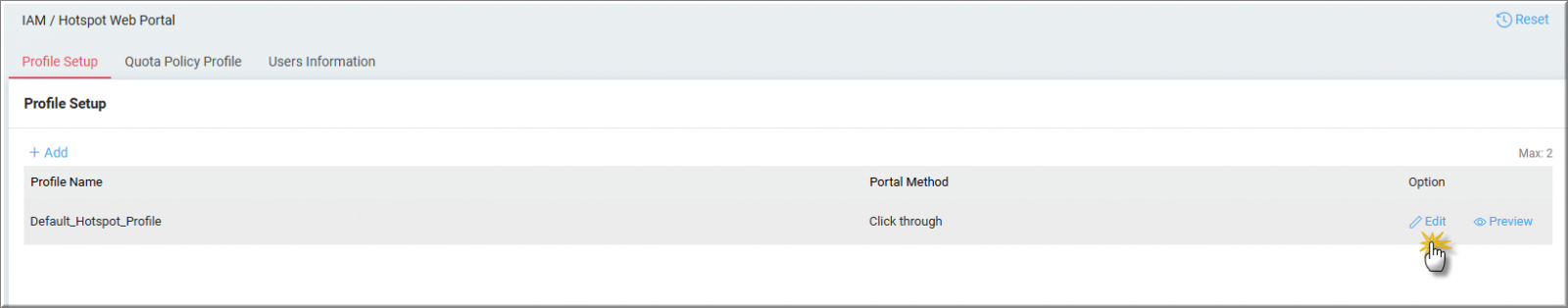

  • Tại Profile Default_Hotspot_Profile >>nhấn vào nút Edit.

Trong cửa sổ mới, cấu hình như sau:

Tại Tab Login Method

  • Portal Method: Chọn External Portal Server
  • Captive Portal URL: điền đường dẫn theo định dạng http://cloud2.vnwifi.vn/show/ID địa điểm của bạn
  • RADIUS: Bật qua enable
  • External RADIUS Server Profile: Chọn VNWIFI (Profile RADIUS tạo ở bước trên)

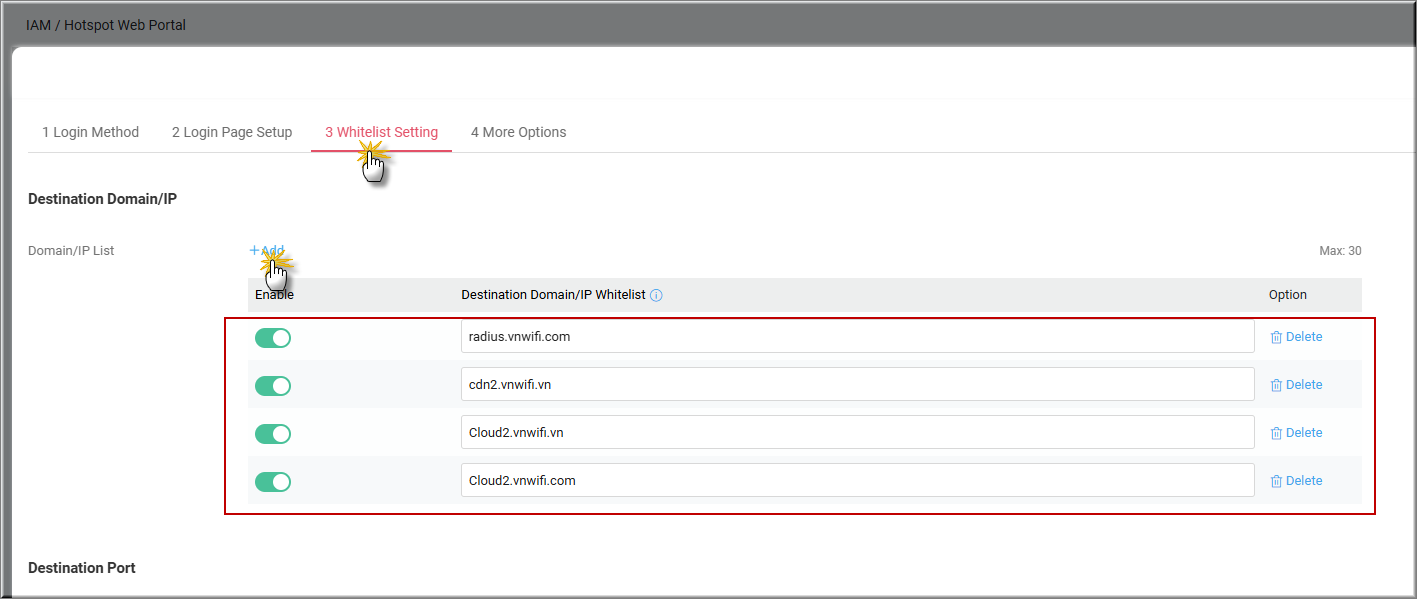

Tại Tab Whitelist Setting, cấu hình như sau:

  • Destination Domain/IP: Nhấn nút +Add
  • Lần lượt thêm vào các domain và IP:
    • radius.vnwifi.com
    • cdn2.vnwifi.com
    • Cloud2.vnwifi.vn
    • Cloud2.vnwifi.com
    • 203.167.15.68
  • Nhấn Apply để lưu cấu hình.

  1. Cấu hình lớp mạng LAN áp dụng

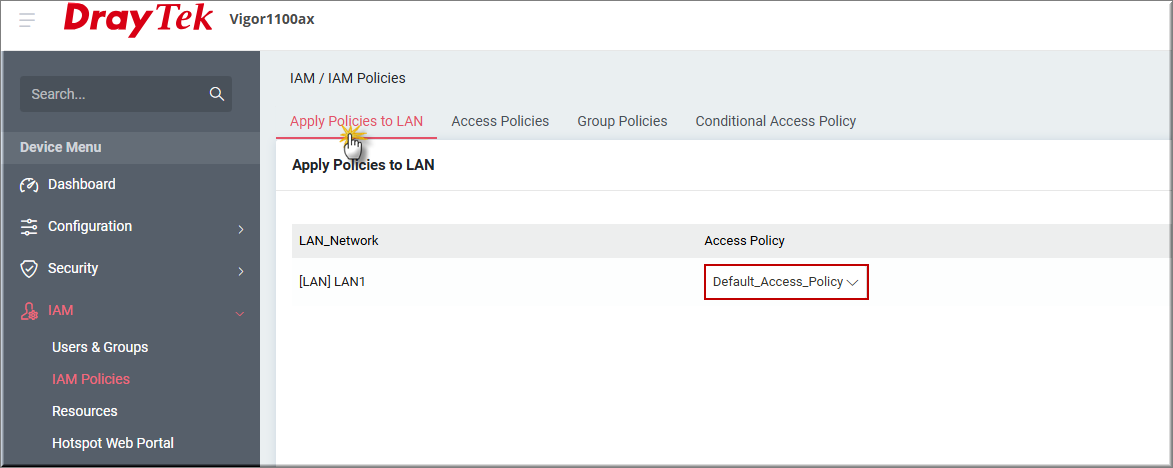

Vào IAM >> IAM Policies,Tại Tab Apply Policies to LAN,

  • Tại lớp mạng cần áp dụng hotspot Web portal, Access Policy chọn Default_Access_Policy. (ví dụ LAN1)
  • Nhấn Apply để lưu

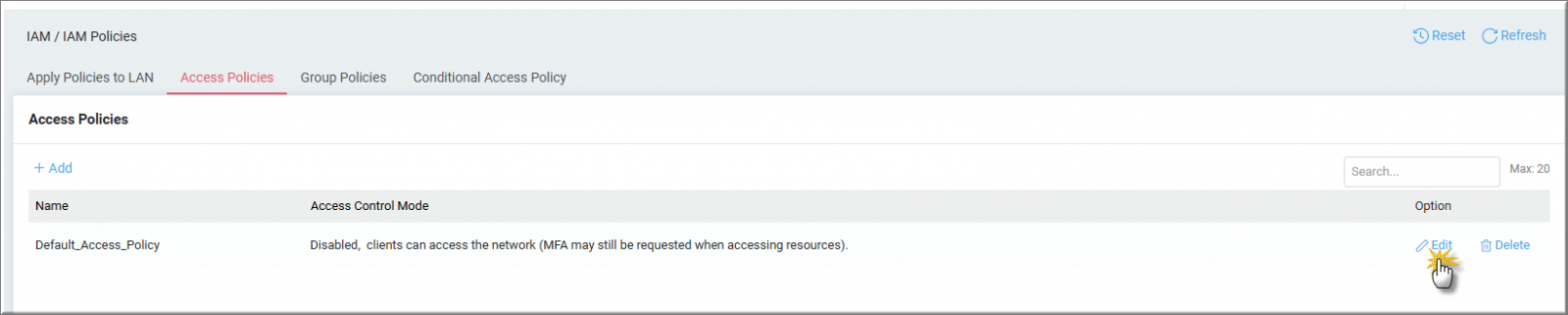

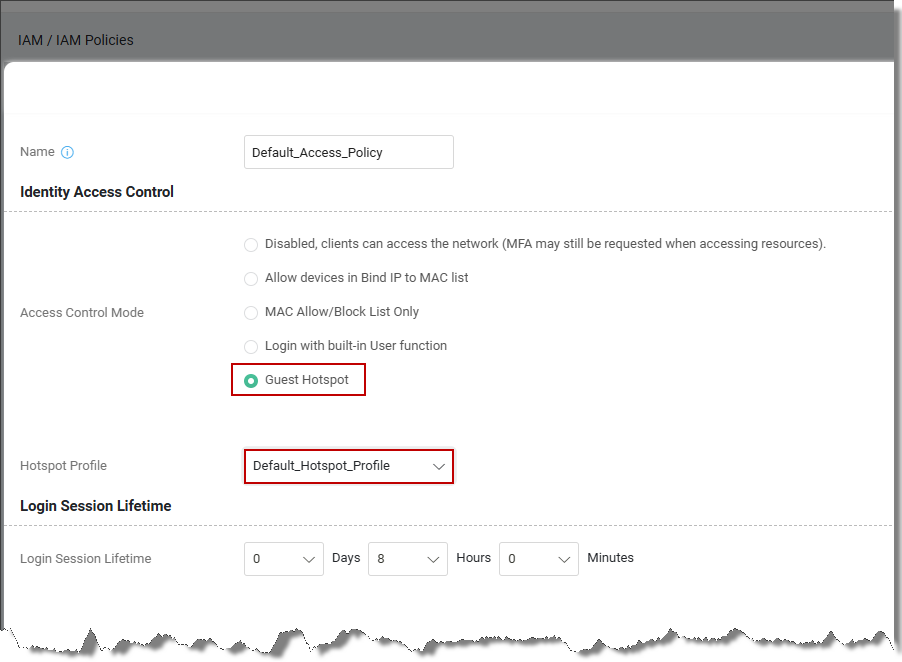

  • Tại Access Policies, tại Default_Access_Policy, Chọn profile mặc định  Default_Access_policy >> nhấn Edit để chỉnh sửa

  • Access Control Mode: chọn Guest Hotspot.
  • Hotspot Profile: chọn Profile hotspot web portal muốn áp dụng
  • Login Session Lifetime: thời gian phiên đăng nhập, hết thời gian này thiết bị phải đăng nhập lại (mặc định 8h)
  • Nhấn Apply để lưu cấu hình.

  1. Reboot lại thiết bị để áp dụng cấu hình

Vào System Maintenance >> System Reboot

  • Chọn Current Configuration
  • Chọn Reboot

  1. Kiểm tra kết nối

Sau khi kết nối Wi-Fi sẽ bung trang chào quảng cáo, sau đó nhấn OK để kết nối

Lưu ý:

  • Hiện tại do một số chính xác từ các trình duyệt, nên máy tính / laptop không thể xác thực thành công >> thử là kết nối bằng điện thoại kể kiểm tra
