Với tính năng Smart Action trên DrayTek Vigor3912S, quản trị viên có thể cấu hình cơ chế dự phòng giữa các cổng vật lý, giúp duy trì kết nối mạng khi cổng chính gặp sự cố.

Giả sử cần cấu hình Port 8 (P8) làm cổng dự phòng cho Port 7 (P7), Smart Action sẽ tự động thực hiện các hành động sau:

  • Khi Port 7 mất kết nối (Link Down), tự động kích hoạt Port 8.
  • Khi Port 7 khôi phục kết nối (Link Up), tự động vô hiệu hóa Port 8.

Thực hiện cấu hình như sau:

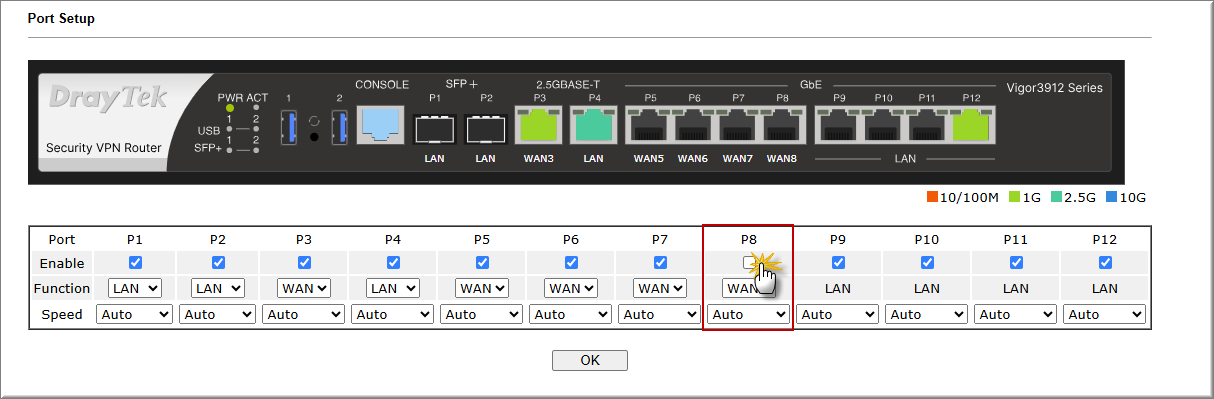

Bước 1: Vô hiệu hóa cổng dự phòng

Truy cập Port Setup và thực hiện các thao tác sau:

  • Tại cổng dự phòng, ví dụ Port 8 (P8), bỏ chọn Enable.
  • Nhấn OK để lưu cấu hình.
  • Khởi động lại thiết bị (Reboot).

Bước 2: Cấu hình Smart Action

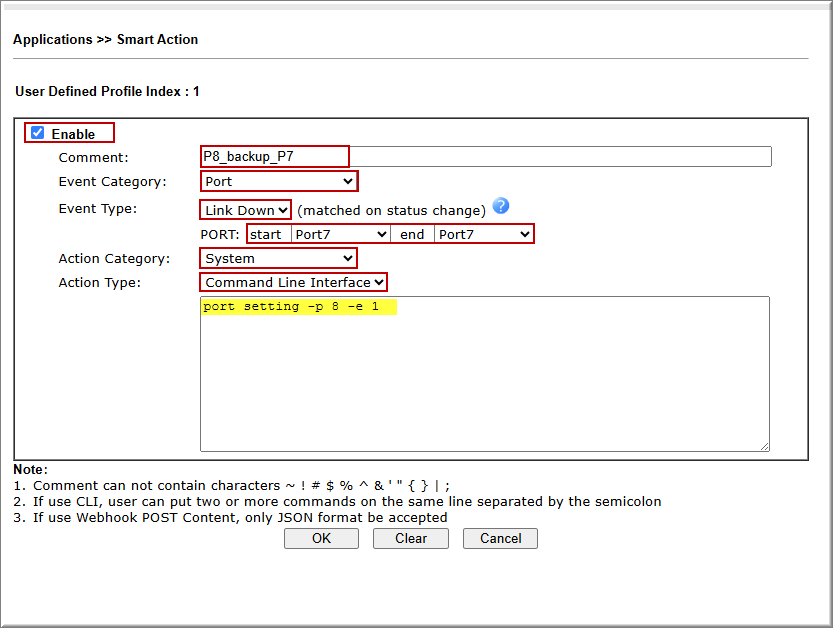

Rule 1: Tự động kích hoạt cổng dự phòng khi cổng chính mất kết nối (Link Down)

Truy cập Application >> Smart Action, tạo một Profile mới và thiết lập các thông số sau:

  • Enable: Đánh dấu chọn để kích hoạt Profile.
  • Comment: Đặt tên Profile.
  • Event Category: Chọn System.
  • Event Type: Chọn Link Down.
  • Port Start/End: Chọn Port 7.
  • Action Category: Chọn System.
  • Action Type: Chọn Command Line Interface.

Nhập câu lệnh kích hoạt cổng dự phòng:

port setting -p 8 -e 1

Trong đó:

  • -p 8: Chỉ định cổng vật lý Port 8.
  • -e 1: Kích hoạt cổng (Enable).

Có thể thay đổi số thứ tự cổng trong câu lệnh để phù hợp với nhu cầu triển khai thực tế.

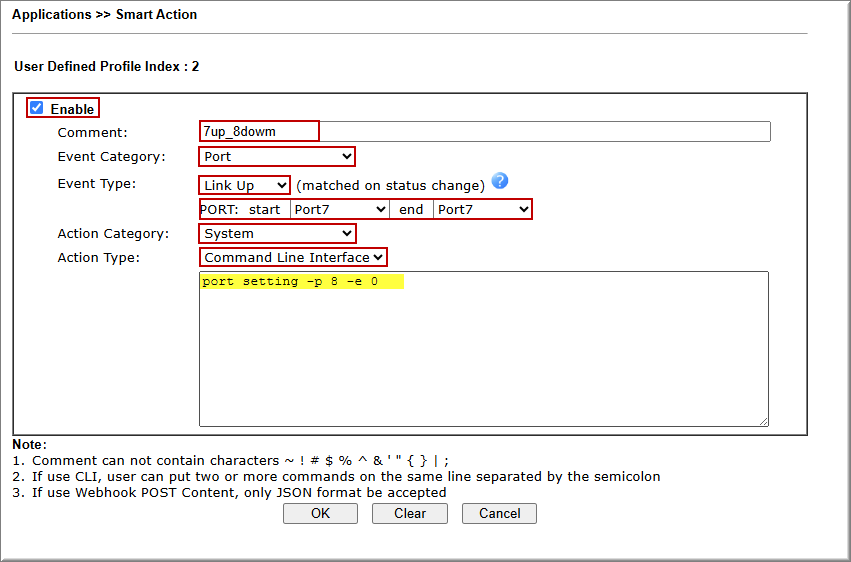

Rule 2: Tự động vô hiệu hóa cổng dự phòng khi cổng chính khôi phục kết nối (Link Up)

Truy cập Application >> Smart Action, tạo một Profile mới và thiết lập các thông số sau:

  • Enable: Đánh dấu chọn để kích hoạt Profile.
  • Comment: Đặt tên Profile.
  • Event Category: Chọn System.
  • Event Type: Chọn Link UP.
  • Port Start/End: Chọn Port 7.
  • Action Category: Chọn System.
  • Action Type: Chọn Command Line Interface.

Nhập câu lệnh vô hiệu hóa cổng dự phòng:

port setting -p 8 -e 0

Trong đó:

  • -p 8: Chỉ định cổng vật lý Port 8.
  • -e 0: Vô hiệu hóa cổng (Disable).

Có thể thay đổi số thứ tự cổng trong câu lệnh để phù hợp với nhu cầu triển khai thực tế.

Kết quả sau khi cấu hình

Trạng thái Port 7 Trạng thái Port 8 Hành động
Link Up Disable Sử dụng cổng chính.
Link Down Enable Kích hoạt cổng dự phòng.
Link Up (khôi phục) Disable Chuyển về sử dụng cổng chính.

Nhờ Smart Action, quá trình kích hoạt và vô hiệu hóa cổng dự phòng được thực hiện tự động mà không cần quản trị viên can thiệp thủ công.

Lưu ý: Cơ chế dự phòng trong bài viết dựa trên trạng thái kết nối vật lý (Link Up/Link Down), không phải trạng thái kết nối Internet. Cần thiết kế sơ đồ kết nối phù hợp để tránh phát sinh vòng lặp mạng (Network Loop).
