1. Bước 1: Đổi IP Card Mạng và đăng nhập được vào switch Volktek – NSH 3424

Windows 7 hoặc Windows 8.x
________________________________________

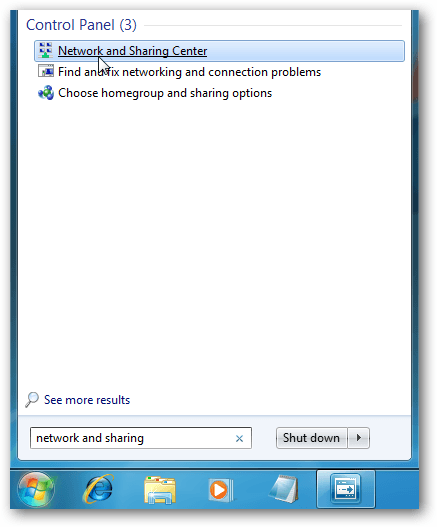

Thay đổi địa chỉ IP của máy tính trong Windows 7, gõ network and sharing vào hộp tìm kiếm trong phần Start Menu và chọn Network and Sharing Center như hình dưới đây. Nếu bạn đang dùng Windows 8.x thì nó sẽ hiện ra như ở hình ảnh đầu bài viết.

1cau hinh volktek cho phong game coban

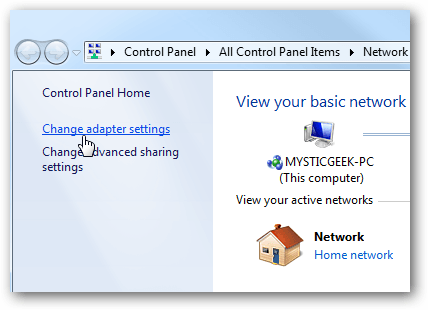

Sau đó, khi cửa sổ Network and Sharing Center mở ra, bấm vào Change adapter settings. Phần này sẽ tương tự trên Windows 7 hoặc 8.x.

2cau hinh volktek cho phong game coban

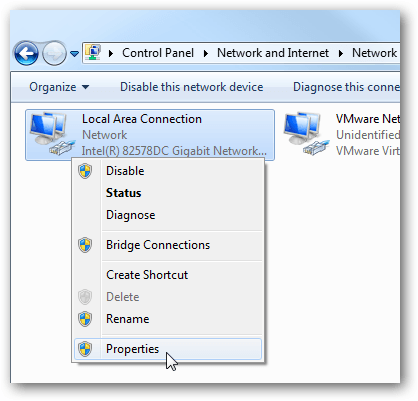

Nhấp chuột phải vào Local Area Connection hoặc phần Wireless network nếu là mạng Wifi và chọn Properties.

3cau hinh volktek cho phong game coban

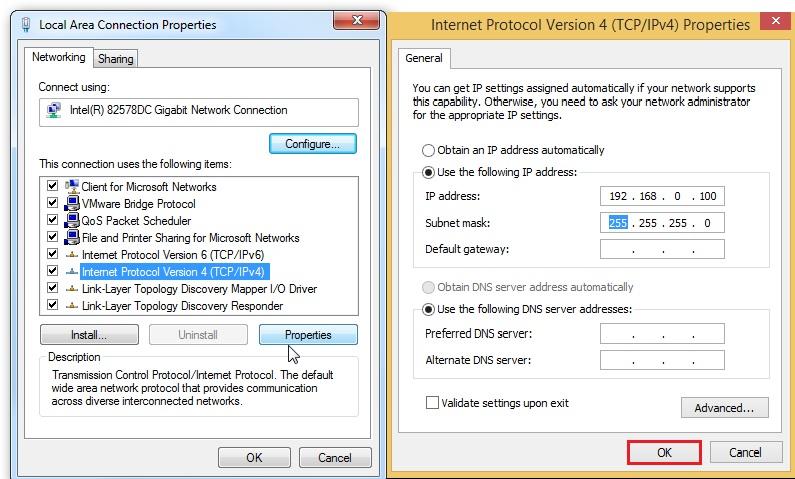

Trong cửa sổ Local Area Connection Properties bạn sẽ thấy phần Internet Protocol Version 4 (TCP/IPv4) sau đó nhấn vào nút Properties.

4cau hinh volktek cho phong game coban

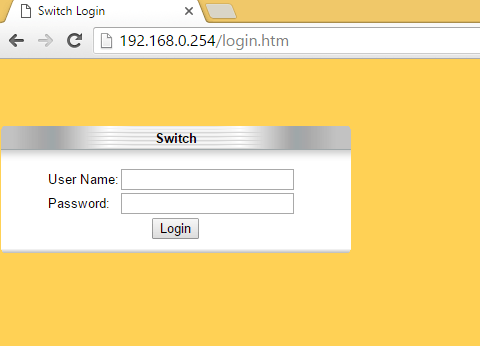

Bây giờ hãy chọn vào phần Use the following IP address và nhập vào địa chỉ IP chính xác, Subnet mask tương ứng với các thiết lập mạng của switch volktek-3424 có IP: 192.168.0.254 Username và password: admin/admin

5cau hinh volktek cho phong game coban

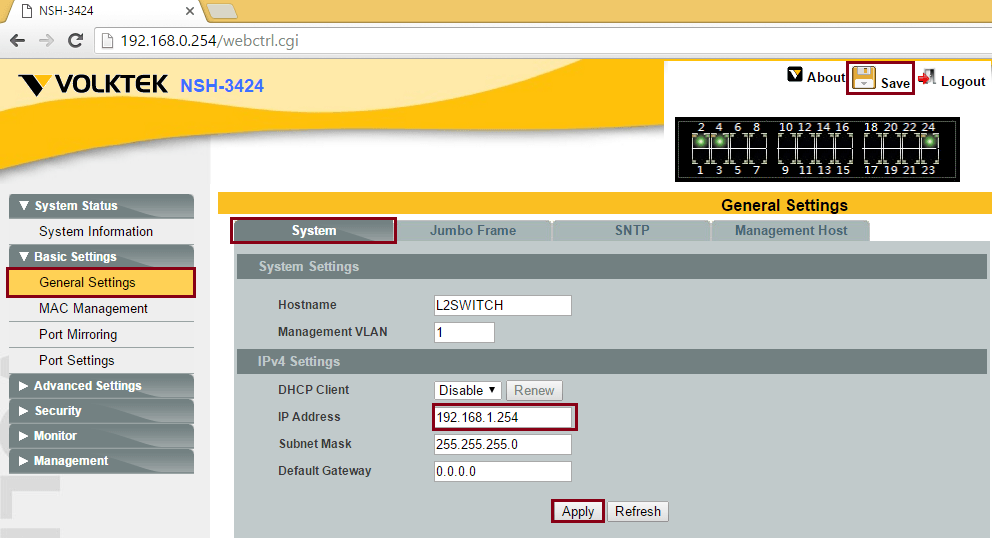

2. Bước 2: Đổi IP Switch Vokltek – NSH 5424
- Các bạn đổi IP sau cho cùng lớp mạng hệ thống phòng game và không trùng với thiết bị khác
- Nếu muốn điều khiển NSH-3424 từ xa thì bạn nhập thêm “Default Gateway” là IP của modem chính vào

6cau hinh volktek cho phong game coban



3. Bước 3: Cấu hình Static Trunk (Loadbanlancing và gộp băng thông)
- Điều kiện:
  o Switch phải là Layer 2 và có hổ trợ Link Aggregation (LACP hoặc Static Trunk )
  o Server Bootroom phải có ít nhất 2 card mạng ( tốt nhất card 1 G)
- Đặc tính:
  o Bạn có thể sử dụng Link Aggregation giữa 2 switch được 8 port / Group ( 8 GB)
  o Có thể chia làm 8 Group để có thể đấu nối với switch phía sau (nối đấu nối với 8 switch ở dưới nếu mỗi switch đấu nối 2 Port (2G) thì sẽ được 180 máy).

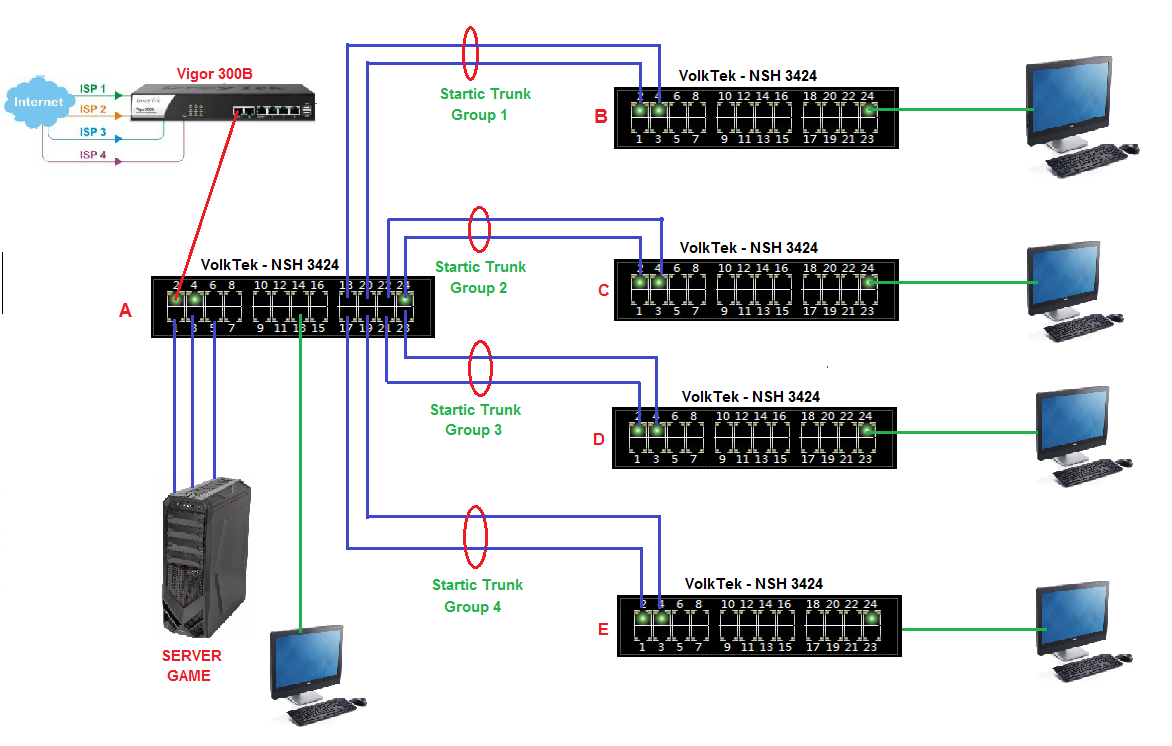

- Sơ đồ Đấu nối:

7cau hinh volktek cho phong game coban

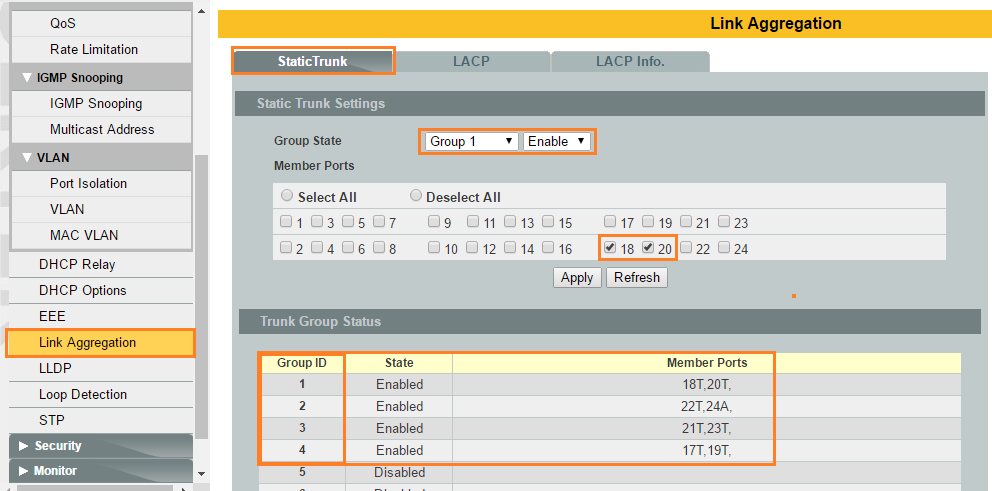

- Cấu Hình: Trên Switch Trung Tâm (Switch A)

8cau hinh volktek cho phong game coban


- Group State: Chọn Group tương ứng (nhưng trên hình)
- Member Ports: chọn Port ứng với Group tương ứng (VD: Group 1 / Port 18, 20)

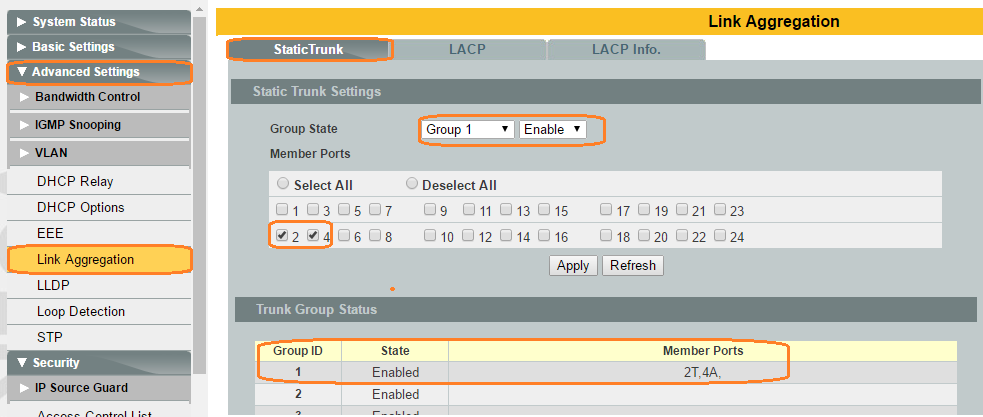

- Cấu Hình: Trên Switch Trung Tâm ( Switch B,C,D,E)

9cau hinh volktek cho phong game coban



- Group State: chọn Group Tương Ứng
- Member Ports: Chọn port đấu nối với switch A trung tâm

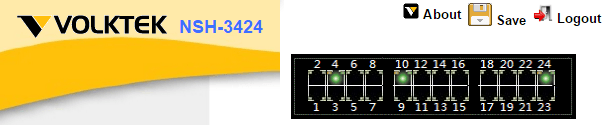

- Chú ý: Sau khi cấu hình xong nhớ Save lại cấu hình

10cau hinh volktek cho phong game coban



- Không được sử dụng chức năng Loop Detection trên nhưng port sử dụng Static Trunk.


11cau hinh volktek cho phong game coban



Hãy liên lạc với chúng tôi để được hỗ trợ khi các bạn còn ở trước thiết bị và có thể login vào thiết bị.
