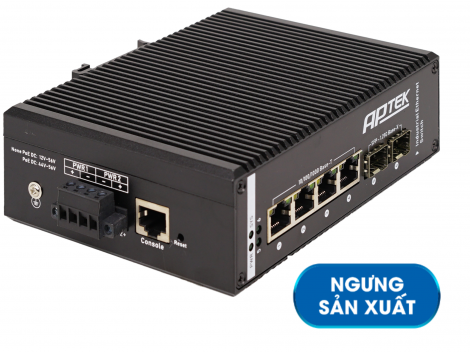

Switch công nghiệp Gigabit PoE 4 Port và 2 cổng Uplink có khả năng quản lý

  • 4 x cổng Gigabit Ethernet PoE/PoE+ (802.3at/af), RJ45.
  • 2 x cổng Uplink Gigabit SFP.
  • Cổng console cho việc cấu hình dễ dàng hơn.
  • Công suất mỗi cổng có thể lên đến 30W, tổng công suất lên đến 120W PoE (phụ thuộc thiết bị cấp nguồn).
  • Lập lịch tắt/mở nguồn PoE.
  • Hỗ trợ Port-based & 802.1Q tag-based VLAN.
  • Tính năng tạo vòng RING giúp dự phòng kết nối.
  • Triển khai dịch vụ VoIP dễ dàng và tăng tính ổn định với Auto Voice VLAN.
  • Network Security: Storm Control, DoS Defend,  Access Control List, DHCP Snooping…
  • Cải thiện hiệu năng với Link Aggregation, QoS.
  • Dễ dàng cấu hình với giao diện web, Telnet / SSH / Console.

tháng

Switch PoE chuẩn công nghiệp APTEK SG2042P-INS là lựa chọn tối ưu cho các mô hình triển khai mạng ngoài trời, ở các nơi có điều kiện môi trường khắc nghiệt, yêu cầu khả năng sẵn sàng kết nối và độ ổn định cao. Ví dụ như: Hệ thống camera giám sát ngoài trời, hệ thống kết nối mạng WiFi công cộng, hệ thống kết nối trong các nhà ga và tàu điện ngầm, …

APTEK SG2042P-INS được tích hợp hàng loạt các tính năng và ưu điểm tối ưu cho dòng switch công nghiệp PoE, bao gồm:

Khả năng hoạt động ở điều kiện thời tiết khắc nghiệt

Điểm khác biệt lớn nhất của các dòng thiết bị chuyên dụng cho công nghiệp và ngoài trời so với các dòng thiết bị phổ thông bình thường, đó chính là khả năng hoạt động ổn định lâu dài trong môi trường nhiệt độ khắc nghiệt và biến động lớn.

APTEK SG2042P-INS đạt tiêu chuẩn bảo vệ công nghiệp IP40, cho phép thiết bị hoạt động ổn định ở điều kiện nhiệt độ môi trường từ -40℃ đến 85℃ và độ ẩm hoạt động cho phép từ 5% đến 95% (Không ngưng tụ). Điều này cực kỳ phù hợp cho những nước nhiệt đới như chúng ta.

Ngoài ra thiết bị APTEK SG2042P-INS còn tích hợp khả năng chống sét và chống nhiễu điện từ, những yếu tố nguy hiểm mà các hệ thống mạng ngoài trời luôn phải đối mặt.

Tính năng xây dựng vòng RING giúp đảm bảo kết nối luôn thông suốt

Với các hệ thống mạng quan trọng thì ưu tiên đảm bảo kết nối luôn thông suốt là yêu cầu bắt buộc phải có. Nhưng thực tế các hệ thống mạng đặc biệt là hệ thống mạng ngoài trời luôn đứng trước rất nhiều nguy cơ gây mất kết nối, ví dụ như: đứt cáp kết nối, thiết bị hư hỏng, …

Ngoài ra thì đặc điểm chung của các mạng ngoài trời đó là các điểm lắp đặt thường ở rất xa trung tâm, nên việc kéo dây trực tiếp từ trung tâm đến mỗi điểm sẽ hết sức tốn kém và nhiều khi không khả thi.

Từ các thực tế trên, khi triển khai hệ thống mạng ngoài trời người ta thường dùng mô hình mạng vòng RING, với các điểm được kết nối liên tiếp với nhau và khép kín. Với các ưu điểm đó là tiết kiệm khoảng cách dây nối và mỗi điểm sẽ luôn có 2 hướng kết nối khác nhau để dự phòng, khi một hướng mất kết nối thì sẽ tự động chuyển hướng qua đường còn lại.

Thiết bị APTEK SG2042P-INS hỗ trợ đa dạng các công nghệ tạo vòng RING như STP, RSTP, MSTP, ERPS (G.8032), giúp đảm bảo hệ thống mạng luôn kết nối thông suốt.

Kết nối 2 nguồn đồng thời và bảo vệ chống đấu ngược

Một trong những hư hỏng phổ biến nhất với các hệ thống điện tử đó là hư nguồn, đặc biệt là trong các mạng ngoài trời và công nghiệp, nơi mà điều kiện hoạt động luôn khắc nghiệt thì tỷ lệ nguồn điện bị hỏng càng trở nên cao hơn.

Vì vậy các thiết bị chuẩn công nghiệp hoặc có yêu cầu đảm bảo hoạt động liên tục thường có 2 nguồn điện hoạt động đồng thời, để trong trường hợp một nguồn bị hư thì vẫn còn nguồn dự phòng để hoạt động.

Thiết bị APTEK SG2042P-INS cũng được trang bị 2 đầu nối nguồn vì mục đích ấy, ngoài ra các đầu nối còn được bảo vệ chống nối ngược cực âm và dương, để tránh các hư hỏng phát sinh khi nối sai cực điện áp.

Tính năng cấp nguồn qua dây mạng (PoE)

Ngày nay, các hệ thống camera giám sát, thiết bị phát WiFi và các thiết bị khác sử dụng nguồn PoE đã dần thay thế việc dùng nguồn DC trực tiếp. Đó là kết quả của các lợi ích thiết thực mà cấp nguồn PoE mang lại như

  • Đơn giản việc đi dây: Bạn chỉ cần kéo một dây mạng để vừa cấp nguồn vừa truyền dữ liệu.
  • An toàn: Cấp nguồn bằng PoE rất an toàn, thiết bị cấp phát nguồn (switch PoE) sẽ chỉ cấp phát trong trường hợp đảm bảo an toàn và sẽ tự ngắt khi có sự cố (chập điện).
  • Cấp nguồn tập trung và tiết kiệm không gian: Thay vì phải trang bị bộ nguồn DC riêng, thì chỉ cần với một thiết bị Switch hỗ trợ PoE thì bạn đã có thể vừa cấp nguồn vừa cấp mạng có các camera, thiết bị phát WiFi, và các thiết bị sử dụng nguồn PoE khác.
  • ...

Ngoài ra với các dòng Switch PoE cao cấp có quản lý, các bạn còn có thể thực hiện các thao tác điều khiển khác như:

  • Tắt mở nguồn PoE trên từng cổng: Giúp khởi động lại các thiết bị từ xa mà không cần phải đến tận nơi.
  • Lập lịch tắt mở nguồn thiết bị tự động: Bạn có thể áp dụng tính năng này để mở thiết bị vào các khung giờ mong muốn và tắt đi khi không cần thiết, giúp tiết kiệm năng lượng hoặc đảm bảo tính riêng tư, …

Và tính năng PoE của APTEK SG2042P-INS sẽ mang lại cho bạn tất cả các tính năng và ưu điểm vừa kể trên, tương thích với các thiết bị sử dụng nguồn PoE theo chuẩn 802.3af/at (PoE và PoE+), công suất tối đa mỗi port lên đến 30W và tổng công suất 65W / 120W (phụ thuộc thiết bị cấp nguồn).

Cổng kết nối SFP

APTEK SG2042P-INS có 2 cổng kết nối SFP với tốc độ 1000Mbps, giúp bạn có thể kết nối tốc độ cao ở khoảng cách rất xa cũng như xây dựng mạng vòng RING bằng cáp quang.

Ngoài ra việc dùng cáp quang truyền tải cũng sẽ giúp tăng độ an toàn cho hệ thống mạng, nhất là các hệ thống mạng ngoài trời (vì cáp quang sẽ không truyền điện và nhiễu điện từ).

Thiết kế nhỏ gọn và dễ lắp đặt

APTEK SG2042P-INS được trang bị đế cắm DIN-RAIL theo kích thước tiêu chuẩn quốc tế, giúp lắp đặt dễ dàng và chắc chắn vào trong tủ bảo vệ.
Ngoài ra, thiết bị cũng được thiết kế tối ưu để có kích thước nhỏ, ít tốn diện tích, là một điểm cộng rất lớn khi mà không gian trong tủ bảo vệ thường rất nhỏ hẹp.

Các tính năng bảo vệ

Các thiết bị ngoài trời luôn đứng trước nguy cơ bị can thiệp trái phép, vì vậy yêu cầu bảo mật cũng rất quan trọng. Và trên APTEK SG2042P-INS được tích hợp các tính năng bảo mật để đảm bảo nhu cầu này, như

  • Xác thực IEEE 802.1x: Xác thực truy cập bằng 802.1x
  • Port IP-MAC port binding: Cố định địa chỉ IP và MAC theo port
  • MAC filtering: Lọc địa chỉ MAC
  • Static MAC address: Ngắn tĩnh các địa chỉ MAC
  • DHCP Snooping: Chống giả mạo DHCP Server
  • DoS attack prevention: Chống DoS
  • ARP inspection: Chống tấn công ARP Poisoning
  • IP source guard: Giới hạn số địa chỉ IP và MAC trên 1 port

Các tính năng này sẽ giúp bảo vệ hệ thống mạng của bạn khỏi các kiểu tấn công cơ bản thường gặp, tăng cường độ an toàn và ổn định cho hệ thống mạng.

Tính năng QoS giúp tối ưu hiệu suất đường truyền

APTEK SG2042P-INS còn được tích hợp tính năng QoS giúp ưu tiên băng thông cho các dịch vụ quan trọng như hình ảnh, VoIP, … đảm bảo chất lượng của các dịch vụ quan trọng.

Với tất cả các tính năng và ưu điểm trên, và còn nhiều tính năng khác chưa được liệt kê, sản phẩm APTEK SG2042P-INS chính là lựa chọn tối ưu cho các hệ thống camera giám sát, hệ thống phát WiFi, …

Thông số kỹ thuật

Phần cứng
Port
  • 4 port x Gigabit Ethernet with PoE+ PSE, RJ-45 (Chuẩn IEEE 802.3af / 802.3at)
  • 2 x Gigabit SFP Slots
  • 1 x Console Port, RJ45.
Nguồn

Power requirement: DC 44V~56V



PoE Power Output​

  • Per Port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af)
  • Per Port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)



PoE Power budget : 65W



PoE Supply Type: 1/2(+), 3/6(-) End-span



LED Indicators
  • Power, Link, PoE
Nút điều khiển
  • Reset Factor
Kích thước
  • 48mm x 110mm x 150mm (1.89in x 4.33in x 5.91in)
Trọng lượng
  • 1.2kg
Phần mềm
WAN
Operation Mode
  • Store and forward
Chuẩn tương thích

Network standard

  • EEE802.3i 10 BASE-T
  • IEEE802.3u 100 BASE-TX
  • IEEE802.3ab 1000BASE-T
  • IEEE802.3x Flow Control
  • IEEE802.3af Power over Ethernet
  • IEEE802.3at Power over Ethernet
  • IEEE802.3az EEE



PoE Standard

  • IEEE 802.3af Power over Ethernet/PSE
  • IEEE 802.3at Power over Ethernet Plus/PSE
Network
IPv6 Network
Management

Basic Management Interfaces

  • Web browser / Telnet / SNMP v1, v2c, V3
  • Firmware upgrade by HTTP / TFTP protocol through Ethernet network
  • Remote / Local Syslog, System log, LLDP protocol, SNTP



Secure Management Interfaces

  • SSH, SSL, SNMP



SNMP MIBs

  • RFC 1213 MIB-II
  • RFC 1215 Generic Traps
  • RFC 1493 Bridge MIB
  • RFC 2674 Bridge MIB Extensions
  • RFC 2737 Entity MIB (Version 2)
  • RFC 2819 RMON (1, 2, 3, 9)
  • RFC 2863 Interface Group MIB
  • RFC 3635 Ethernet-like MIB
Chất lượng dịch vụ
  • 8 mapping ID to 8 level priority queues
    --- Port number
    --- 802.1p priority
    --- 802.1Q VLAN tag
    --- DSCP field in IP packet
    Traffic classification based, strict priority and WRR
VPN
Tính năng nâng cao

Port Mirroring

  • TX / RX / both Many-to-1 monitor



VLAN

  • 802.1Q tagged-based VLAN
  • Up to 256 VLAN groups, out of 4094 VLAN IDs
  • 802.1ad Q-in-Q tunneling
  • Voice VLAN; Protocol VLAN; Private VLAN (Protected port), GVRP



Link Aggregation

  • IEEE 802.3ad LACP and static trunk
  • Supports 8 groups of 8-port trunk



Spanning Tree Protocol

  • STP, IEEE 802.1D Spanning Tree Protocol
  • RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
  • MSTP, IEEE 802.1s Multiple Spanning Tree Protocol



IGMP Snooping

  • IGMP querier
  • Up to 256 multicast groups



MLD Snooping

  • MLD (v1/v2) snooping, up to 256 multicast groups



Access Control List

  • IPv4/IPv6 IP-based ACL / MAC-based ACL



PoE Management

  • Open or close port
  • Standard POE scheduling management Power and current display



​Security

  • EEE 802.1X port-based authentication
  • Built-in RADIUS client to co-operate with RADIUS server
  • RADIUS / TACACS+ user access authentication
  • IP-MAC port binding
  • MAC filtering
  • Static MAC address
  • DHCP Snooping and DHCP Option82
  • STP BPDU guard, BPDU filtering and BPDU forwarding
  • DoS attack prevention
  • ARP inspection
  • IP source guard
USB
Thông số khác
Chứng chỉ
Môi trường
  • Operating temperature: -40℃~85℃,operating humidity: 5%~95%
  • Storage temperature: -40℃~85℃,storage humidity: 5%~95%
